Staklės turi standžią pasvirą staklių konstrukciją iš pilkojo ketaus, kuri slopina vibracijas ir užtikrina aukštą apdirbimo tikslumą bei stabilumą. Visos pagrindinės mechaninės dalys, tokios kaip pagrindinė galvutė, staklių slankikliai, įrankių sistema ir galinė atrama, yra sumontuotos ant standžios, vibracijas slopinančios konstrukcijos. Toks sprendimas leidžia pasiekti stabilų ir tikslų ruošinių apdirbimą net ir esant didesnėms apkrovoms.

CNC tekinimo centras valdomas per kompiuterinę CNC valdymo sistemą, kuri palaiko skirtingas pramonėje naudojamas CNC valdiklių aplinkas. Valdymo programinė įranga leidžia imituoti skirtingų gamintojų CNC valdymo sistemas, todėl studentai gali mokytis dirbti su įvairiais pramoniniais CNC standartais. Toks sprendimas suteikia lankstumo mokymo procese ir leidžia paruošti specialistus darbui skirtingose gamybos aplinkose.

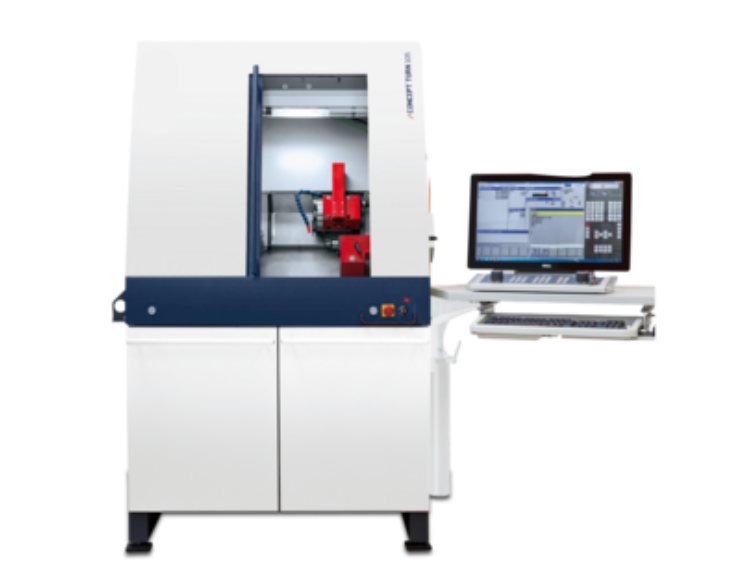

Staklės turi visiškai uždarą darbo zoną su dideliu apsauginiu stiklu, kuris leidžia saugiai stebėti apdirbimo procesą. Uždara konstrukcija apsaugo operatorių nuo drožlių ir užtikrina saugų darbo procesą mokymo aplinkoje. Ergonomiškas operatoriaus darbo vietos išdėstymas ir aiškus valdymo interfeisas leidžia lengvai suprasti staklių veikimą ir greitai įsisavinti CNC programavimo principus.

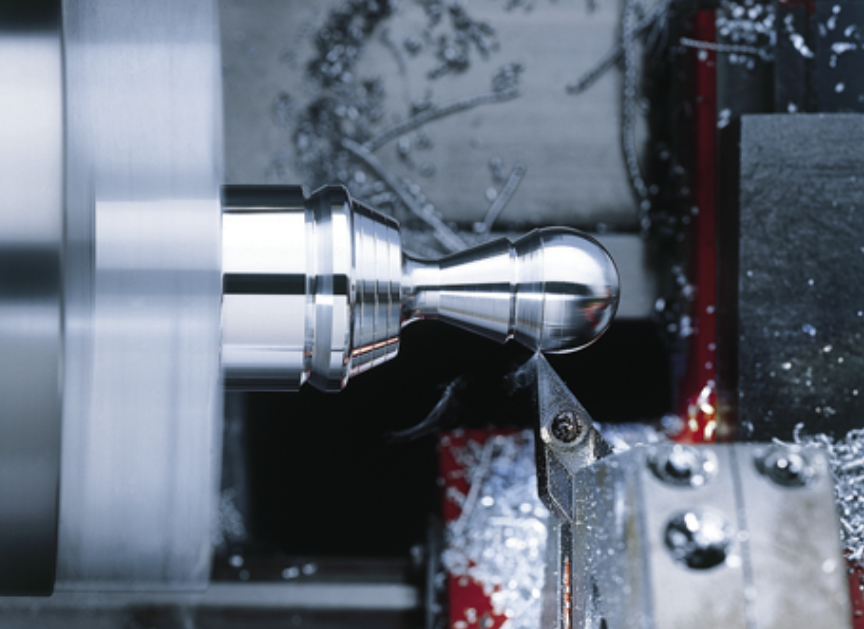

Įrenginyje naudojama automatinė diskinė įrankių revolverinė galvutė su aštuoniomis įrankių pozicijomis, leidžianti greitai keisti įrankius apdirbimo proceso metu. Tokia sistema užtikrina efektyvų ir sklandų CNC apdirbimo procesą bei leidžia atlikti įvairias operacijas, tokias kaip išilginis ir skersinis tekinimas, kontūrų apdirbimas, gręžimas, sriegimas ir ruošinių profilinis apdirbimas.

Staklės taip pat gali būti integruojamos į automatizuotas mokymo ar gamybos sistemas. Integracijos galimybės leidžia prijungti robotines sistemas, automatines ruošinių tvirtinimo sistemas arba integruoti stakles į skaitmenines gamybos laboratorijas ir Industry 4.0 mokymo aplinkas.

Komplektacija

Standartinę CNC mokymo tekinimo centro komplektaciją sudaro kompaktiškos CNC tekinimo staklės su dviejų ašių valdymu, standžia pasviro pagrindo konstrukcija ir pilnai uždara darbo zona su apsauginiu stiklu.

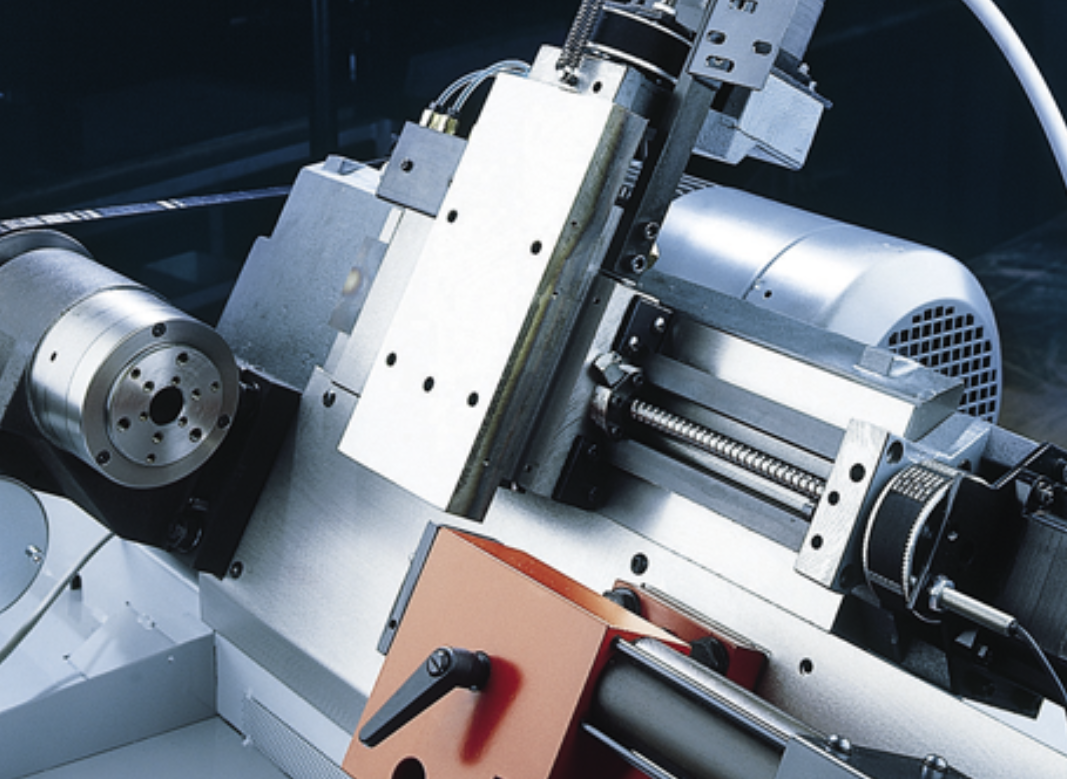

Komplekte integruota pagrindinė pavara su nuolat reguliuojamu sukimosi greičiu, aukštos rezoliucijos ašių pavaros ir precizinės linijinės kreipiančiosios, užtikrinančios tikslų ašių judėjimą.

Įrenginys turi automatinę aštuonių pozicijų diskinę įrankių revolverinę galvutę, leidžiančią naudoti įvairius tekinimo, gręžimo ir sriegimo įrankius.

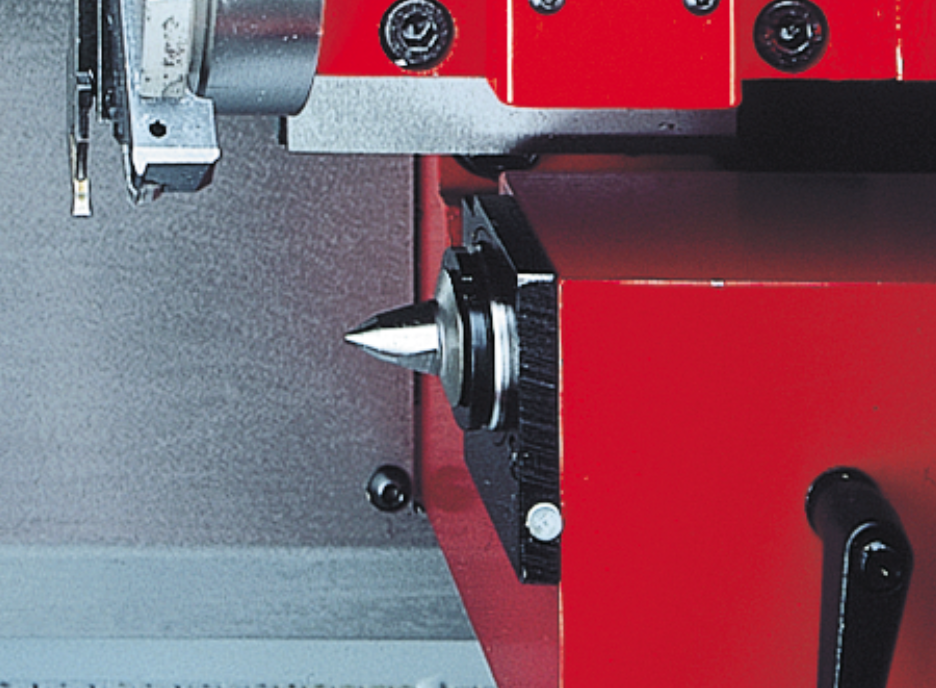

Staklės taip pat turi pneumatinę galinę atramą, kuri padeda stabiliai apdirbti ilgesnius ruošinius.

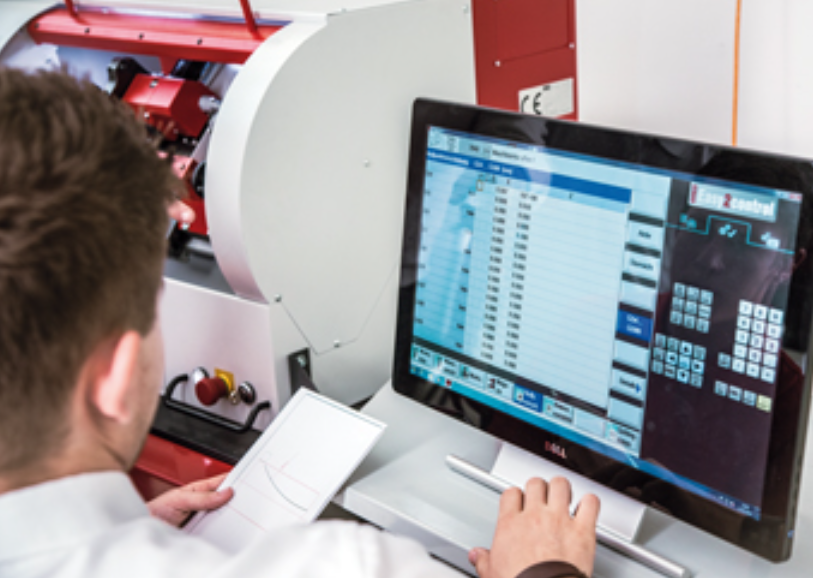

Operatoriaus darbo vieta sudaryta iš kompiuterinės CNC valdymo sistemos su monitoriumi, klaviatūra ir specialia CNC valdymo programine įranga. Valdymo sistema leidžia programuoti, simuliuoti ir vykdyti CNC apdirbimo procesus realiu laiku.

Papildoma įranga ir opcijos

Papildomai gali būti komplektuojama automatinė ruošinių tvirtinimo sistema su pneumatiniu griebtuvu, automatinės durys su pneumatiniu valdymu, minimalios tepimo sistemos arba pilna aušinimo skysčio sistema.

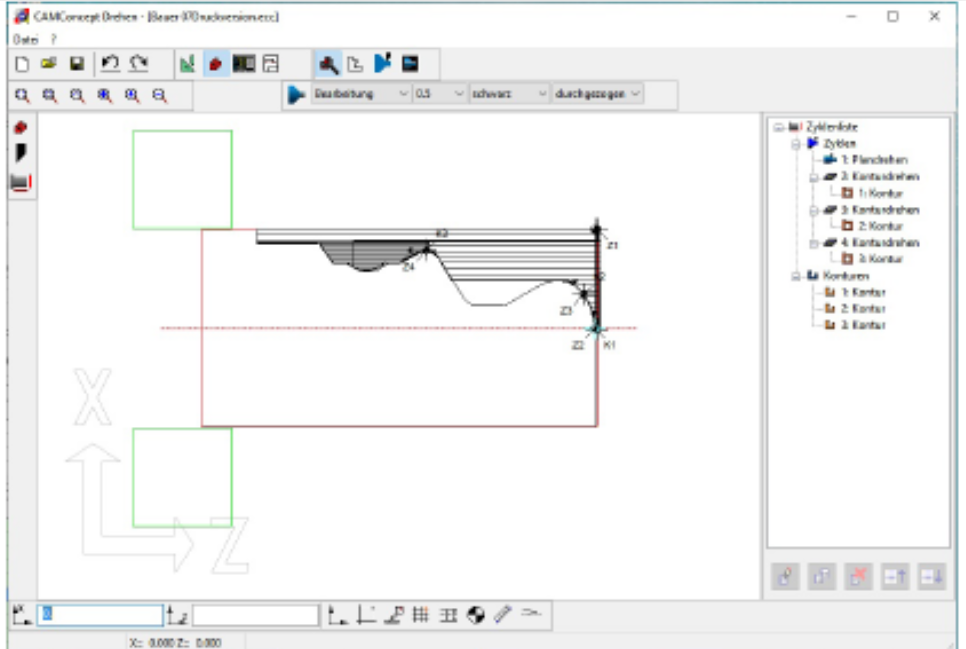

Galima integruoti elektroninį rankinį ratuką ašių valdymui, robotinę sąsają automatizuotoms gamybos sistemoms ir papildomus mokymo modulius CNC programavimo bei CAD/CAM technologijų mokymui.

Taip pat gali būti naudojama pažangi CNC valdymo sąsaja su virtualia klaviatūra ekrane ir liečiamo ekrano valdymu, leidžianti patogiai dirbti tiek su fiziniu valdymo pultu, tiek su programine valdymo aplinka.

Techniniai duomenys
