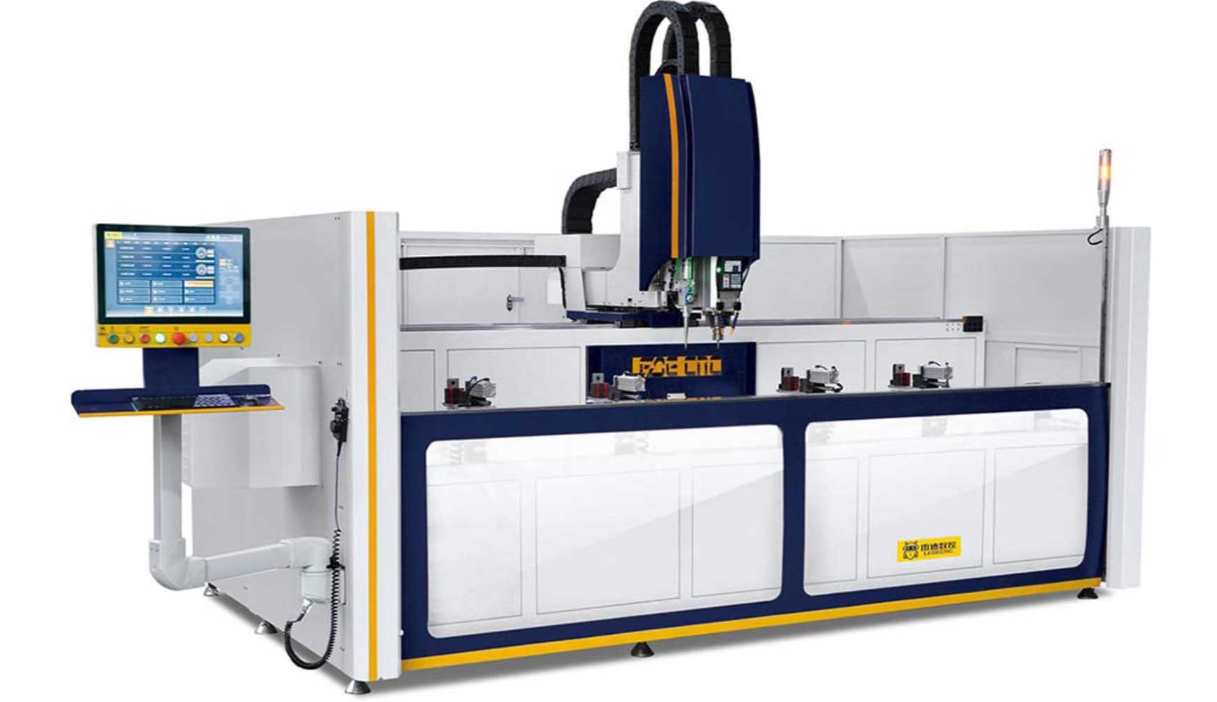

Didžiausias šio apdirbimo centro privalumas yra tai, kad jis sujungia tradicinį CNC mechaninį apdirbimą ir lazerinio pjovimo technologiją viename įrenginyje. Tai reiškia, kad gamybos procese nereikia atskiro lazerinio pjovimo staklių komplekso ar papildomų įrenginių, todėl taupoma gamybinė erdvė, sumažėja investicijos ir ženkliai sutrumpėja gamybos ciklai.
Įrenginys leidžia atlikti apdirbimą trimis pagrindinėmis kryptimis, todėl aliuminio profilis gali būti apdirbamas iš viršaus, iš šono ir iš galo, jo papildomai neperstatant. Tai labai svarbu serijinėje gamyboje, nes sumažėja operatoriaus darbo, sumažėja klaidų tikimybė ir užtikrinamas vienodas galutinis rezultatas visoms detalėms. Tokia technologija ypač naudinga gaminant profilius su daug skylučių, išpjovimų, tvirtinimo vietų ar sudėtingesnių jungčių.
Papildomai įrenginys turi servo valdoma pasukamą siją, kuri leidžia atlikti apdirbimą kampu. Dėl šios funkcijos galima pagaminti sudėtingesnes detales, kurios įprastose staklėse reikalautų papildomų operacijų ar atskiro įrenginio. Tai ypač aktualu modernių fasadinių sistemų, paslėpto rėmo konstrukcijų bei kitų specialių profilių gamyboje.

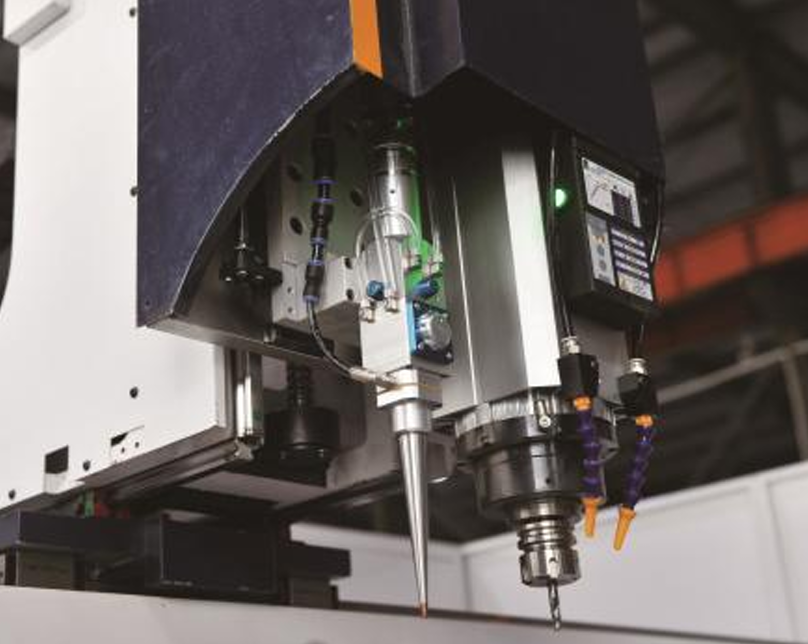

Integruota lazerinio pjovimo sistema suteikia galimybę greitai ir tiksliai išpjauti profilius į įvairias formas, atlikti technologinius pjūvius, langelius, išėmas ar drenažo angas. Lazeris leidžia pasiekti labai švarų pjūvį, nereikalaujant papildomo mechaninio įrankio, o tai sumažina nusidėvėjimą ir eksploatacijos kaštus. Ši funkcija taip pat leidžia greitai atlikti nestandartinius užsakymus, kai reikalingi netipiniai profilių išpjovimai ar individualūs sprendimai.

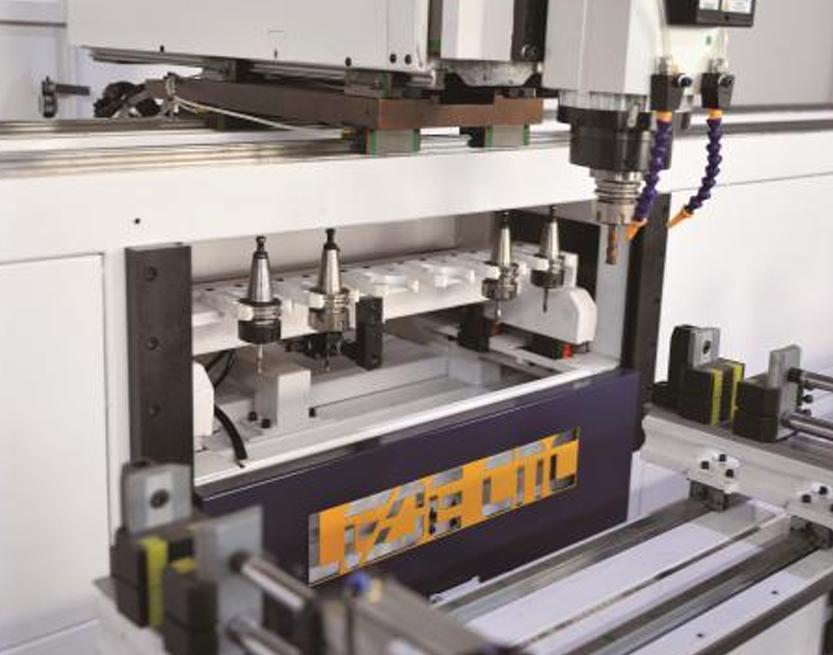

Įrenginys komplektuojamas su automatiniu įrankių keitimo magazinu, todėl darbo metu staklės automatiškai keičia frezas ar grąžtus pagal programą. Tai leidžia vienu gamybos ciklu atlikti kelias operacijas be rankinio įsikišimo. Tokia automatika ženkliai padidina našumą, nes nereikia stabdyti darbo proceso keičiant įrankius rankiniu būdu.
Aliuminio profilio fiksavimas atliekamas spaustukais, kurie užtikrina stabilų ruošinio laikymą ir tikslų pozicionavimą. Tai labai svarbu norint pasiekti aukštą apdirbimo kokybę, ypač kai detalės gaminamos dideliais kiekiais ir reikalingas vienodas tikslumas kiekvienoje partijoje. Stabilus tvirtinimas taip pat mažina vibraciją, kas gerina paviršiaus kokybę ir prailgina įrankių tarnavimo laiką.

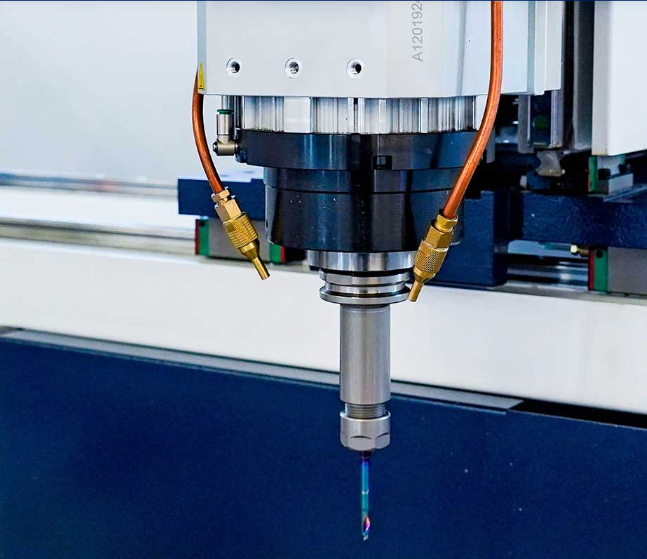

Įrenginys pasižymi galinga elektrine apdirbimo ašimi, todėl gali atlikti greitą frezavimą ir gręžimą net intensyvioje gamyboje. Didelis ašių judėjimo greitis užtikrina greitą pozicionavimą ir trumpesnius gamybos ciklus, todėl įrenginys tinka ne tik mažoms dirbtuvėms, bet ir gamykloms, kur reikalinga didelė gamybos apimtis.

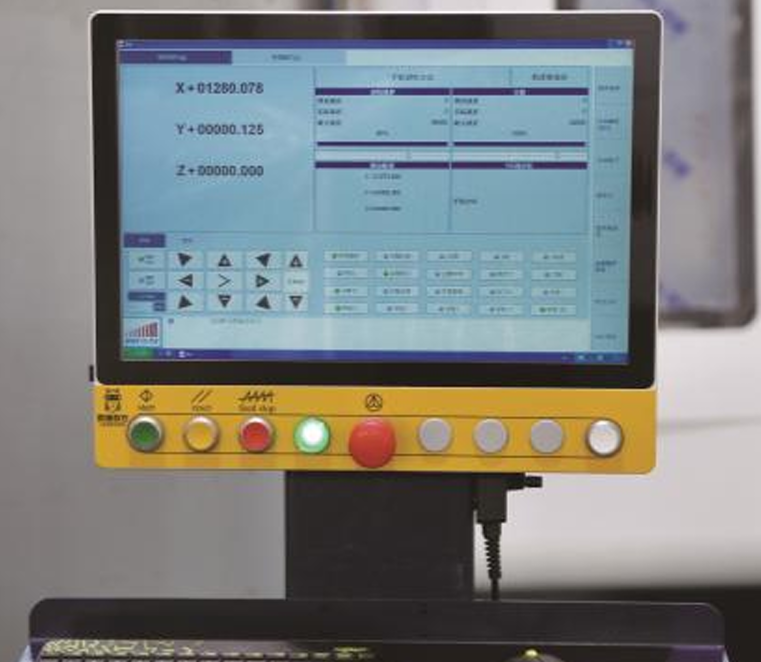

Valdymo sistema su patogiu lietimui jautriu ekranu leidžia operatoriui lengvai valdyti įrenginį, stebėti apdirbimo procesą ir greitai pasirinkti reikiamas programas. Įrenginys gali būti integruojamas su gamybos valdymo sprendimais, o programos gali būti įkeliamos naudojant brūkšninių kodų nuskaitymą. Tai ypač patogu, kai gamyboje naudojama daug skirtingų profilių ir reikalingas greitas perėjimas nuo vieno užsakymo prie kito.
Įrenginyje integruota automatinė tepimo sistema, kuri užtikrina, kad kreipiančiosios ir sraigtai būtų nuolat tepami reikiamu kiekiu. Tai sumažina nusidėvėjimą ir padeda išlaikyti tikslumą ilgą laiką. Taip pat įdiegta įrankių resurso valdymo sistema, kuri leidžia sekti įrankių darbo laiką ir laiku atlikti keitimą, taip išvengiant prastovų ar netikėtų gedimų.
Saugumui užtikrinti įrenginys turi uždarą apsauginį korpusą, kuris saugo operatorių nuo drožlių, dulkių ir judančių mechanizmų. Konstrukcija taip pat padeda palaikyti švarą darbo vietoje ir sumažina triukšmo lygį. Papildomai įrengta drožlių surinkimo sistema, kuri užtikrina efektyvų atliekų šalinimą ir švaresnę darbo zoną.
Šis apdirbimo centras yra puikus sprendimas įmonėms, kurios nori automatizuoti aliuminio profilių apdirbimą, padidinti gamybos pajėgumus ir užtikrinti aukštą gaminių kokybę. Įrenginys tinka tiek standartinei langų ir durų profilių gamybai, tiek sudėtingesniems projektams, kur reikalingas kampinis apdirbimas, lazerinis pjovimas ir didelis tikslumas. Tai investicija, kuri leidžia sumažinti darbo sąnaudas, padidinti produktyvumą ir greičiau įgyvendinti tiek serijinius, tiek individualius užsakymus.
Techniniai parametrai
Maksimalus apdirbimo ilgis 3 000 mm.
Maksimalus apdirbamo profilio plotis 140 mm.
Maksimalus apdirbamo profilio aukštis 140 mm.
Pozicionavimo tikslumas ± 0,02 mm.
Pakartotinio pozicionavimo tikslumas ± 0,01 mm.
Pagrindinės apdirbimo ašies galia 9,6 kW.
Lazerinio pjovimo galvutės galia 1,0 kW.
Įrankių magazino talpa 6 pozicijos.
Spaustukų skaičius 4.
X ašies greitis 0–60 m/min.
Y ašies greitis 0–30 m/min.
Z ašies greitis 0–15 m/min.
X ašies eiga 3 200 mm.
Y ašies eiga 400 mm.
Z ašies eiga 300 mm.
Maitinimas 380–415 V, 50 Hz.
Instaliuota galia 13 kW.
Įrenginio matmenys 4 300 × 2 300 × 2 500 mm.
Įrenginio svoris 3 000 kg.
Reikalingas oro slėgis 0,5–0,8 MPa.
Oro sąnaudos apie 80 l/min.
