Staklių konstrukcija pagaminta iš pilkojo ketaus, kuris užtikrina aukštą konstrukcinį standumą ir efektyvų vibracijų slopinimą. Toks sprendimas leidžia pasiekti stabilų frezavimo procesą ir tikslų ruošinių apdirbimą net ir atliekant sudėtingesnes operacijas. Aukštos kokybės pramoniniai komponentai, precizinės linijinės kreipiančiosios ir aukštos rezoliucijos ašių varikliai leidžia tiksliai valdyti staklių judesius ir užtikrina stabilų CNC apdirbimo procesą.

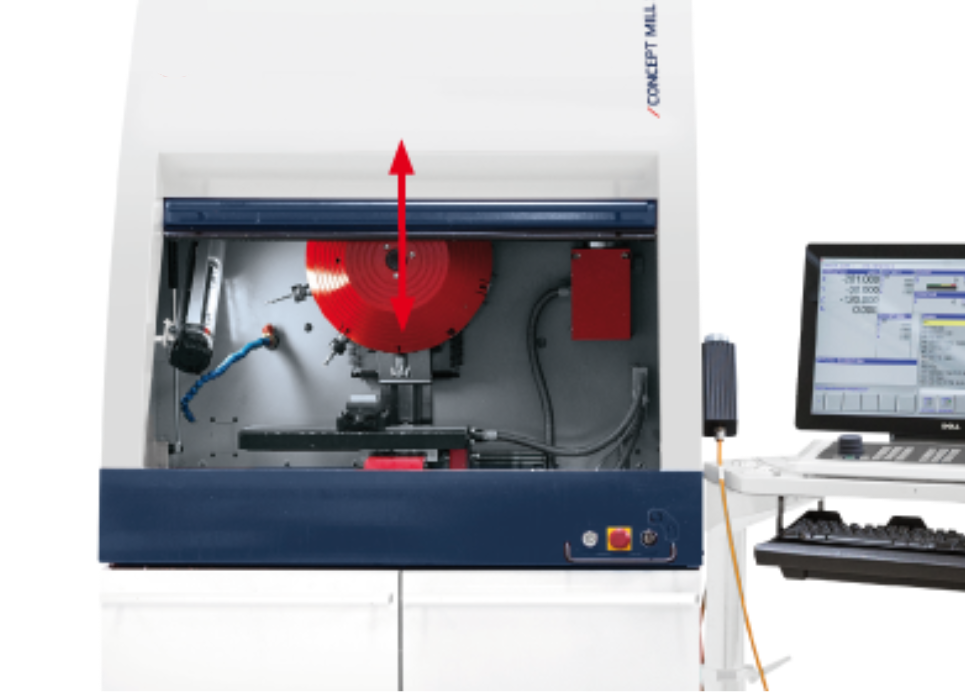

Frezavimo centras turi pilnai uždarą darbo zoną su dideliu saugos stiklu, kuris leidžia saugiai stebėti frezavimo procesą ir apsaugo operatorių nuo drožlių bei aušinimo skysčio purslų. Tokia konstrukcija leidžia naudoti stakles mokymo laboratorijose ir technologijų klasėse, užtikrinant saugų ir ergonomišką darbo procesą.

Sistema aprūpinta automatiniu įrankių magazinu su dešimties įrankių pozicijomis, kuris leidžia greitai keisti frezavimo įrankius apdirbimo proceso metu. Tai suteikia galimybę atlikti įvairias frezavimo operacijas, įskaitant kontūrų frezavimą, griovelių frezavimą, graviravimą, paviršių apdirbimą ir sudėtingų formų detalių gamybą.

CNC frezavimo centras valdomas kompiuterine CNC valdymo sistema, kuri leidžia naudoti įvairius pramoninius CNC valdiklių modelius. Naudojant specialią programinę įrangą galima simuliuoti skirtingas CNC valdymo aplinkas, todėl studentai gali mokytis dirbti su skirtingais pramoniniais CNC standartais vienoje sistemoje. Tokia funkcija suteikia lankstumo mokymo procese ir leidžia paruošti specialistus darbui įvairiose gamybos aplinkose.

Dėl kompaktiškos konstrukcijos frezavimo centras gali būti montuojamas ant specialaus staklių pagrindo su integruota operatoriaus darbo vieta. Integruotos sąsajos leidžia stakles prijungti prie skaitmeninių gamybos sistemų, robotizuotų ruošinių pakrovimo sprendimų ar mokymo CIM tinklų. Tai leidžia sistemą naudoti tiek mokymo tikslams, tiek prototipų gamybai ar technologinių procesų demonstravimui.

Komplektacija

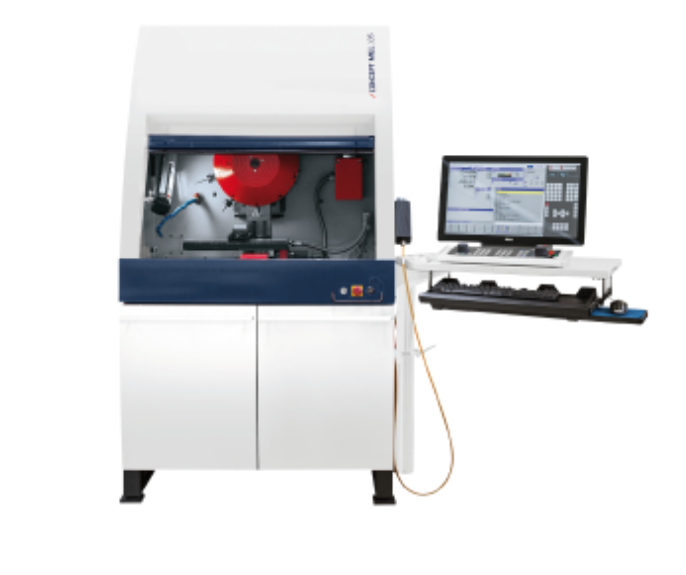

Standartinę CNC mokymo frezavimo centro komplektaciją sudaro vertikali CNC frezavimo staklių sistema su trijų ašių valdymu ir pilnai uždara darbo zona su apsauginiu stiklu.

Įrenginys turi nuolat reguliuojamą pagrindinę pavarą, aukštos rezoliucijos ašių variklius ir precizines linijines kreipiančiąsias, kurios užtikrina tikslų ir stabilų ašių judėjimą frezavimo metu.

Darbo stalas su tvirtinimo grioveliais leidžia saugiai tvirtinti įvairių formų ir dydžių ruošinius bei atlikti skirtingus frezavimo procesus.

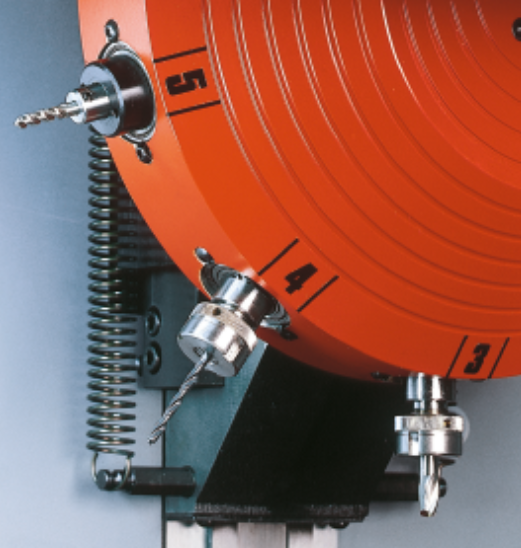

Staklės aprūpintos automatiniu įrankių magazinu su dešimties įrankių pozicijomis ir kryptine įrankių parinkimo logika, kuri leidžia greitai pasirinkti reikiamą įrankį apdirbimo proceso metu.

Operatoriaus darbo vieta sudaryta iš kompiuterinės CNC valdymo stoties su monitoriumi, klaviatūra ir CNC programavimo programine įranga, leidžiančia kurti, redaguoti ir vykdyti CNC programas.

Papildoma įranga ir opcijos

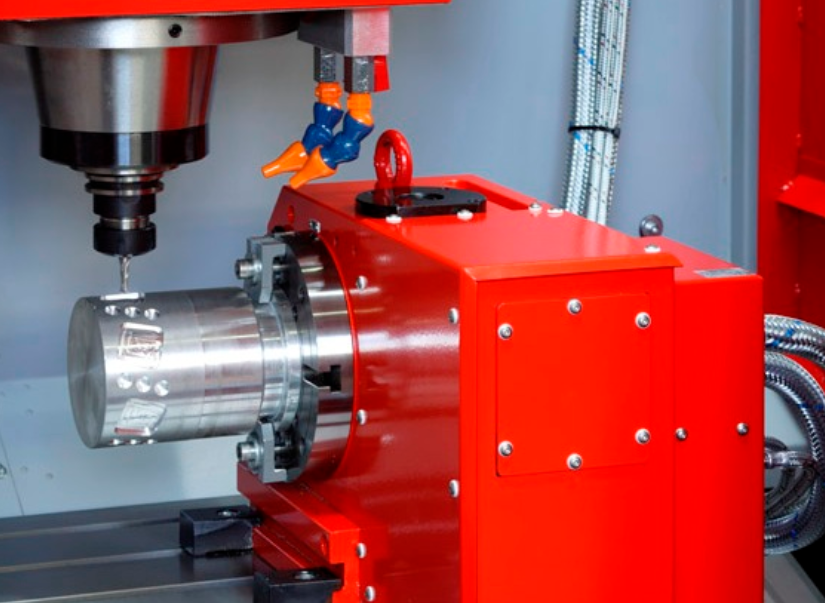

Papildomai gali būti komplektuojamas NC dalijimo įrenginys, kuris veikia kaip ketvirtoji CNC ašis ir leidžia atlikti sudėtingesnius frezavimo procesus.

Galima įrengti automatinį ruošinio tvirtinimo įtaisą, graviravimo veleną, elektroninį rankinį ratuką ašių valdymui ir aušinimo skysčio sistemą.

Papildomai gali būti integruojama robotinė sąsaja automatizuotoms gamybos sistemoms ir skaitmeninėms mokymo laboratorijoms.

Techniniai duomenys
