Sistema sukurta remiantis pramoniniu CNC tekinimo centrų konstrukcijos principu, todėl studentai ir operatoriai dirba su įranga, kurios konstrukcija ir veikimo logika atitinka realias gamybos sąlygas. Įrenginys leidžia mokytis įvairių CNC valdymo sistemų, nes programinė įranga gali imituoti skirtingus pramonėje naudojamus valdiklius. Tai suteikia galimybę parengti specialistus darbui skirtingose gamybos aplinkose.

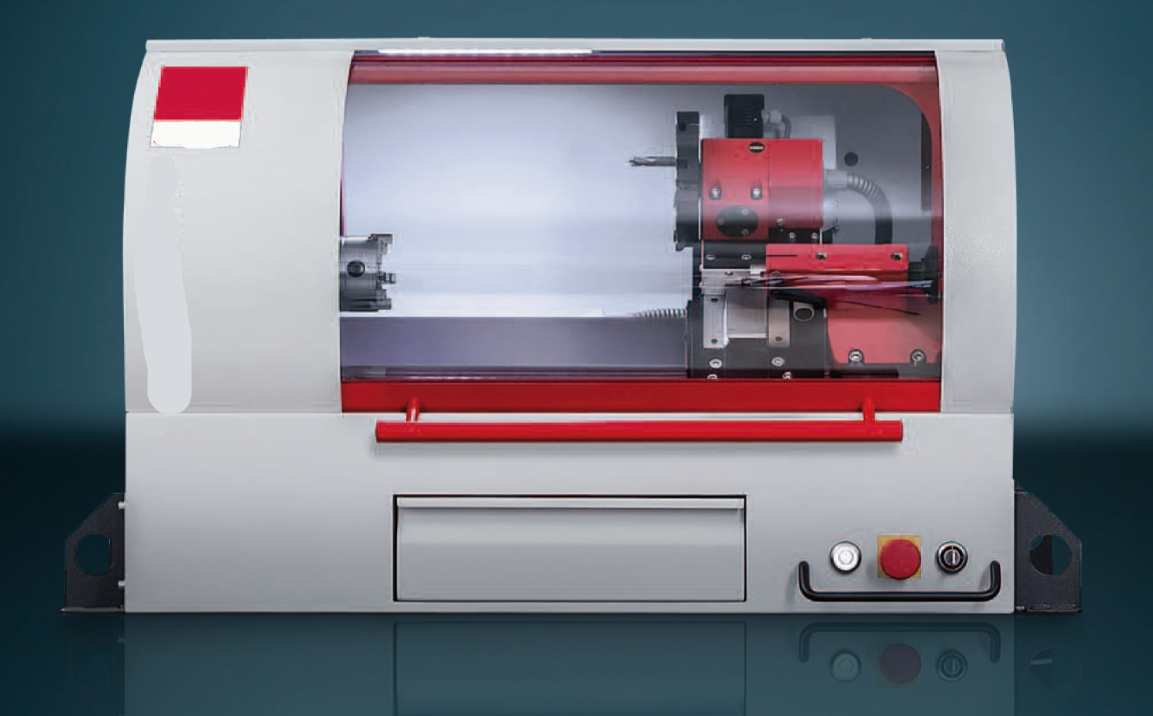

CNC tekinimo centras turi standžią pasvirą staklių konstrukciją, pagamintą iš stabilaus ketaus, kuri užtikrina aukštą tikslumą, stabilumą ir vibracijų slopinimą. Įrenginys turi automatinę įrankių revolverinę galvutę, aukštos rezoliucijos ašių pavaras ir nuolat reguliuojamą pagrindinę pavarą, leidžiančią tiksliai valdyti pjovimo procesą.

Pilnai uždara darbo zona su apsauginiu stiklu užtikrina saugų darbą, o integruotos saugos funkcijos atitinka modernių tekinimo staklių saugos standartus. Sistema leidžia atlikti įvairias operacijas, tokias kaip išilginis ir skersinis tekinimas, profiliavimas, sriegimas, gręžimas bei kontūrų apdirbimas.

Dėl kompaktiškos konstrukcijos staklės gali būti montuojamos ant stalo arba specialaus pagrindo, todėl jos ypač tinkamos mokymo laboratorijoms ir klasėms. Tokia konstrukcija leidžia patogiai integruoti įrenginį į mokymo procesą ir naudoti jį kartu su CNC programavimo ir simuliacijos programine įranga.

Komplektacija

Standartinę CNC mokymo tekinimo centro komplektaciją sudaro pagrindinė CNC tekinimo staklių sistema su dviejų ašių valdymu, integruota apsaugine darbo zona ir automatinė įrankių revolverinė galvutė su aštuoniomis įrankių pozicijomis.

Komplekte taip pat pateikiama pagrindinė pavara su reguliuojamu sukimosi greičiu, aukštos rezoliucijos ašių varikliai ir linijinės kreipiančiosios, užtikrinančios tikslų ir stabilų judėjimą.

Darbo saugumui užtikrinti įrenginys turi apsauginį korpusą su dideliu apsauginiu stiklu, durų užrakinimo sistemą, avarinio stabdymo mygtukus ir darbo režimo pasirinkimo funkciją.

Komplekte integruota operatoriaus valdymo sistema su CNC valdymo programine įranga ir galimybe naudoti skirtingus CNC valdiklių modelius mokymo tikslams.

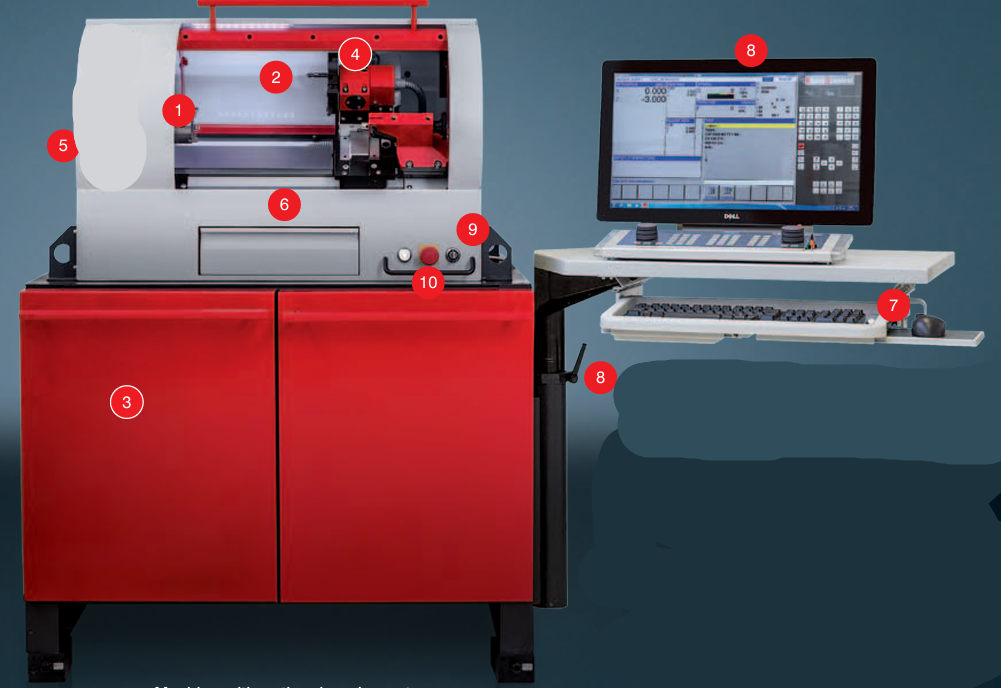

Įrenginys taip pat gali būti komplektuojamas su papildomu staklių pagrindu su ištraukiamu stalčiumi įrankiams, vieta kompiuteriui bei ergonomiškai išdėstytu monitoriaus ir klaviatūros laikikliu.

Papildoma įranga ir opcijos

Papildomai gali būti komplektuojama mechaninė galinė atrama ilgų ruošinių apdirbimui, elektroninis rankinis ratukas ašių valdymui, automatinės ruošinio tvirtinimo sistemos bei minimalios tepimo sistemos.

Galima integruoti robotinę sąsają ir DNC komunikacijos sąsają, leidžiančią stakles prijungti prie automatizuotų gamybos ar mokymo sistemų.

Papildomai gali būti naudojamas išorinis operatoriaus valdymo pultas arba liečiamas ekranas su CNC valdymo klaviatūra, leidžiantis patogiai valdyti stakles ir programuoti CNC operacijas.

Techniniai duomenys
