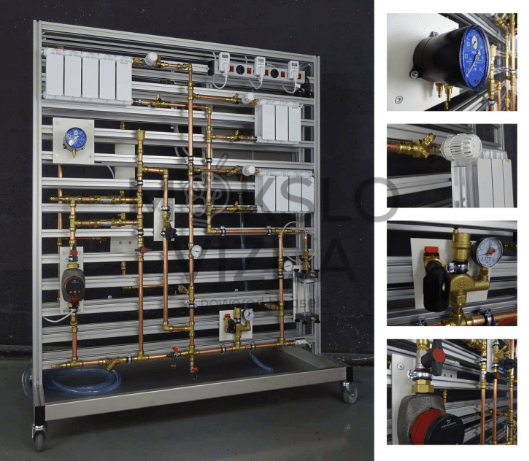

Šis visiškai surinktas mokymo modulis yra išsamus ir praktiškas šiuolaikinės šildymo sistemos modelis, patvirtintas DVGW ir skirtas praktiniams techniniams mokymams. Modulis pagamintas iš nerūdijančių komponentų ir iš anksto sumontuotas ant aukšto slėgio laminato (HPL) plokščių, naudojant sertifikuotą bėginės/įkišamosios jungties sistemą. Šis modulis leidžia mokiniams susipažinti su šildymo technologijų montavimu, paleidimu, reguliavimu ir diagnostika.
Produkto aprašymas
Sistema susideda iš pagrindinių šildymo komponentų, įskaitant radiatorius, termostatiniai vožtuvai, skaidrus išsiplėtimo indas, ventiliacijos sistema, nerūdijančio plieno cirkuliacinis siurblys ir išsamūs matavimo prietaisai. Modulis, sukurtas praktiniam naudojimui ir mobiliai integruoti į bandymo ir mokymo transporto priemones, palaiko tiek veikimo simuliaciją, tiek gedimų diagnostiką.
Komplektacija
- 3 aliumininiai radiatoriai (3, 4 ir 5 eilių) su 3 matavimo žiedais kiekvienas
- 5 kintamo ploto srauto matuokliai, reguliuojami, varinis korpusas
- 3 iš anksto reguliuojami termostatiniai vožtuvai su galvutėmis ir reguliavimo raktu
- Nerūdijančio plieno cirkuliacinis siurblys su skaitmeniniu ekranu
- Katilo saugos grupė su analoginiu slėgio matuokliu
- Skaidrus plexiglaso išsiplėtimo indas su slėgio stebėjimu
- Skaidri oro išleidimo sistema
- 230 V elektrinis kaitinimo elementas su ribotuvu, paruoštas prijungti
- 2 galios matuokliai su LCD ekranu ir 5-jų padėčių juosta
- Diferencinis slėgio matuoklis (Ø 100 mm) ir sistemos slėgio rodytuvas
- Bimetalinis termometras (Ø 80 mm)
- Žalvarinis balansavimo vožtuvas su matavimo angomis ir rankiniu ratuku
Visi komponentai yra sumontuoti ant modulinės HPL plokštės ir turi greito jungimo jungtis, kad būtų lengva naudoti.
Techniniai duomenys
- Matmenys: apie 1600 x 1700 x 270 mm (P x A x G)
- Svoris: apie 48 kg (be vežimėlio)
- Maitinimas: 230 V
Mokymosi tikslai
Šis modulis leidžia praktiškai mokytis šildymo sistemų konstrukcijos, reguliavimo ir efektyvumo analizės. Mokiniai įgyja patirties dirbdami su mechaninėmis ir elektrinėmis sistemos komponentėmis bei imituodami realias darbo sąlygas.
Praktinis pritaikymas
- Šildymo komponentų identifikavimas ir dokumentavimas
- Techninių brėžinių ir funkcinių aprašymų kūrimas
- Sistemos slėgio, srauto ir elektros parametrų matavimas
- Hidraulikos balansavimas ir termostatinio vožtuvo veikimo vertinimas
- Gedimų modeliavimas ir saugos mechanizmų bandymas
- Siurblio našumo, radiatoriaus galios ir sistemos efektyvumo nustatymas
- Prijunkite ir išbandykite elektros grandines pagal SHK standartus
