Universalus mokymo sistema praktiniams užsiėmimams su sieniniais ir grindiniais alyvos šildymo įrenginiais. Sukurta imituoti realias montavimo sąlygas ir įrengta pagrindiniais saugos ir matavimo komponentais, skirtais išsamiam techniniam mokymui.
Produkto aprašymas

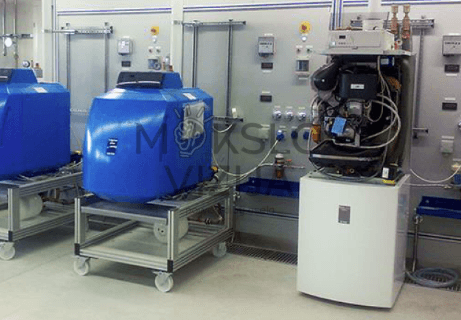

Lankstus alyvos įrangos bandymo stendas – tai realistiška ir konfigūruojama platforma mokymams apie alyvos šildymo sistemų montavimą, paleidimą ir techninę priežiūrą. Stendas pagamintas iš tvirto aliuminio rėmo ir tvirto HPL priekinio skydo, jame yra keičiama bėgių sistema, leidžianti lengvai montuoti įvairius šildymo įrenginius.
Jame yra išsamūs tiekimo ir grįžtamojo srauto jungtys, įskaitant šildymo srautą ir grįžtamąjį srautą (HVL, HRL), buitinį šaltą ir karštą vandenį (TW, TWW) ir naftos tiekimą, taip pat būtini saugos ir valdymo elementai. Integruotas naftos jungimo blokas turi lankstų žarną, užtikrinančią paprastą ir saugų naudojimą mokymų metu. Saugumą dar labiau užtikrina avarinis jungiklis su raktu, dvi elektros lizdai ir skaitmeniniai termometrai, skirti realiuoju laiku stebėti sistemos srauto ir grįžtamojo srauto linijų temperatūrą.
Šilumos skaitiklis leidžia mokiniams matuoti energijos išėjimą ir vertinti sistemos veikimą, taip užtikrinant praktinę diagnostiką ir šildymo veikimo analizę.
Pagrindinės savybės
- Aliuminio rėmas su tvirtu HPL priekinės dalies skydeliu, užtikrinantis ilgą naudojimo trukmę
- Lanksti montavimo bėgių sistema sieniniams ir ant grindų statomiems prietaisams
- Alyvos jungimo blokas su lanksčia žarna, užtikrinantis saugų ir paprastą prietaiso integravimą
- 4 integruoti tiekimo/šalinimo jungtys: HVL, HRL, TW, TWW ir alyva
- Avarinis jungiklis su raktu, užtikrinantis didesnį saugumą
- Skaitmeniniai termometrai srauto ir grįžtamojo srauto temperatūros stebėjimui
- Šilumos skaitiklis, leidžiantis tiksliai matuoti energijos išeigą
- 2 integruotos lizdos prietaisų prijungimui ir veikimui
- 230 V elektros maitinimas
Techniniai duomenys
- Matmenys: apie 1350 x 1750 x 150 mm (P x A x G)
- Maitinimo jungtis: 230 V
Mokymosi tikslai
- Suprasti alyvos šildymo sistemų konstrukciją ir funkcionalumą
- Profesionaliai sumontuoti ir prijungti alyva kūrenamus įrenginius
- Atlikti techninės priežiūros darbus ir pakeisti sistemos komponentus
- Analizuoti sistemos veikimą naudojant integruotas matavimo priemones
- Imituoti ir šalinti dažniausiai pasitaikančius sistemos gedimus
Praktinis pritaikymas
- Sieninių ir grindinių alyvos šildymo įrenginių montavimas ir prijungimas
- Šildymo charakteristikų matavimas ir analizė
- Priežiūros darbų, pvz., valymo, tikrinimo ir dalių keitimo, atlikimas
- Aptarnavimo scenarijų ir gedimų diagnostikos imitavimas
- Saugus veikimas naudojant realias jungtis ir avarines sistemas.
