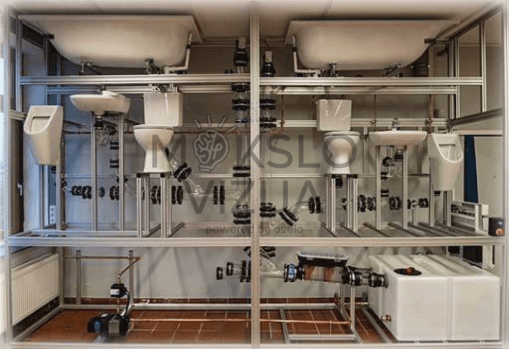

Ši novatoriška mokymo kabina aiškiai parodo netinkamai įrengtų nuotekų sistemų poveikį, palyginti su standartus atitinkančiomis sistemomis. Ji suprojektuota taip, kad atitiktų dviejų aukštų vienos šeimos namą, ir leidžia realiuoju laiku stebėti bei valdyti komponentus per „Wi-Fi“ ir LED atgalinį ryšį. Permatomi vamzdžiai leidžia mokiniams vizualiai analizuoti srauto elgseną ir įrengimo kokybę, todėl tai idealus įrankis techniniam švietimui ir santechnikos mokymui.
Produkto aprašymas
Sistema turi dvi nuotekų linijas: viena su tyčinėmis montavimo klaidomis, kita sumontuota pagal standartus. Naudojant skaidrius borosilikato stiklo vamzdžius, kabinoje galima aiškiai matyti srauto sąlygas abiem atvejais. Planšetinis valdymo sistema valdo vožtuvus ir ventiliacijos sklendės per Wi-Fi, o LED indikatoriai parodo aktyvią liniją. Vanduo cirkuliuoja per sistemą naudojant baką ir slėgio reguliuojamą siurblį, užtikrinantį nuolatinį ir pastovų srautą demonstravimui.
Pagrindinės sudedamosios dalys:
- Netinkamai sumontuota linija su dažniausiai pasitaikančiais trūkumais (pvz., netinkamas vamzdžių išdėstymas, nepakankama ventiliacija)
- Standartus atitinkanti montavimo linija tiesioginiam palyginimui
- Įranga: praustuvė, tualetas, pisuaras (įtraukti į abi linijas)
- Skaidrūs borosilikatiniai stiklo vamzdžiai ir jungtys
- Planšetiniu kompiuteriu valdomi vožtuvai ir varikliniai ventiliacijos sklendės
- LED ekranas, rodantis aktyvią liniją
- Vandens bakas ir diafragminis slėgio indas vandens cirkuliacijai.
Techniniai
- Matmenys: apie 4700 x 3200 x 1000 mm (P x A x G)
Mokymosi tikslai
- Nustatyti ir analizuoti nuotekų sistemos projektavimo klaidas
- Suprasti standartus atitinkančius montavimo metodus
- Palyginti teisingos ir neteisingos sistemos ventiliacijos ir vamzdžių išdėstymo poveikį
- Valdyti ir stebėti nuotekų srautus naudojant skaitmeninius valdiklius
- Gerinti sistemos diagnostikos ir gedimų šalinimo įgūdžius realiose situacijose.
