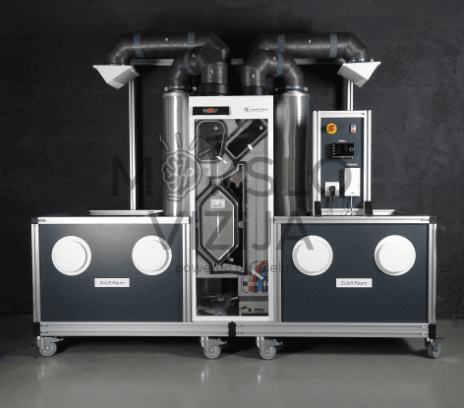

Šis mobilus mokymo stendas skirtas praktiniam mokymui apie šilumos rekuperacinės gyvenamųjų patalpų vėdinimo sistemų funkcionalumą, techninę priežiūrą ir veikimo analizę. Sistema, kurioje įrengtas originalus „Wolf“ vėdinimo įrenginys, kurio našumas siekia iki 300 m³/h, suteikia realistiškas, praktiškai orientuotas mokymosi galimybes šildymo, vėdinimo ir oro kondicionavimo (HVAC) švietimo ir techninio mokymo programoms.
Permatomas korpuso dangtis leidžia matyti pagrindinius vidinius komponentus, įskaitant kryžminio priešpriešinio srauto šilumokaitį, kurio šilumos atgavimo efektyvumas siekia 80 %. Integruoti tiekimo ir ištraukiamo oro ventiliatoriai, mikro filtravimo sistema ir šakotas ortakio tinklas su keliais oro išėjimo ir įėjimo angomis sudaro išsamų veikiančios ventiliacijos sistemos vaizdą. Kelios matavimo angos leidžia analizuoti temperatūrą, drėgmę ir slėgio skirtumą. Vasaros/žiemos jungiklis suteikia papildomos informacijos apie sezoninius sistemos reguliavimus.
Techniniai duomenys
- Matmenys: apie 2200 × 1950 × 780 mm
- Maitinimo jungtis: 230 V
Pagrindinės sudedamosios dalys
- „Wolf“ gyvenamųjų patalpų vėdinimo įrenginys: 300 m³/h našumas
- Kryžminio priešpriešinio srauto šilumokaitis: iki 80 % šilumos atgavimas
- Tiekimo ir ištraukimo ventiliatoriai: su mikro filtravimo sistema
- Oro paskirstymo sistema: su triukšmo slopintuvu, vožtuvais ir oro išėjimo/įėjimo angomis
- Matavimo taškai: temperatūrai ir slėgio skirtumui
- Sezoninis jungiklis: vasaros/žiemos darbo režimas
Mokymosi tikslai
- Suprasti gyvenamųjų patalpų vėdinimo sistemų konstrukciją ir veikimą
- Atlikti oro tūrio, temperatūros ir drėgmės matavimus ir analizę
- Įvertinti sistemos efektyvumą ir šilumos atgavimą
- Praktiškai atlikti techninės priežiūros, reguliavimo ir aptarnavimo darbus
Šis mobilus įrenginys idealiai tinka techniniams mokymo centrams, profesinėms mokykloms ir šildymo, vėdinimo ir oro kondicionavimo dirbtuvėms, nes suteikia išsamią platformą praktiniams įgūdžiams, susijusiems su patalpų oro kokybe ir energiją taupančia ventiliacija, ugdyti.
