Aukštos kokybės, visiškai funkcionalus mokymo sistema, sukurta aiškiai parodyti pagrindinius druskos tirpalo į vandenį (žemės šilumos šaltinio) šilumos siurblio veikimo principus, naudojant realius komponentus ir tikslius matavimo įrenginius.
Produkto aprašymas

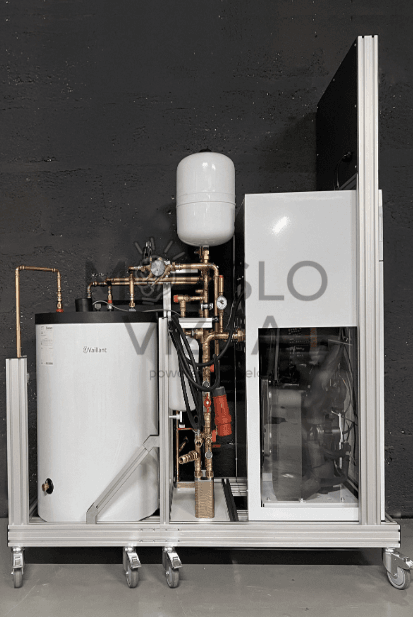

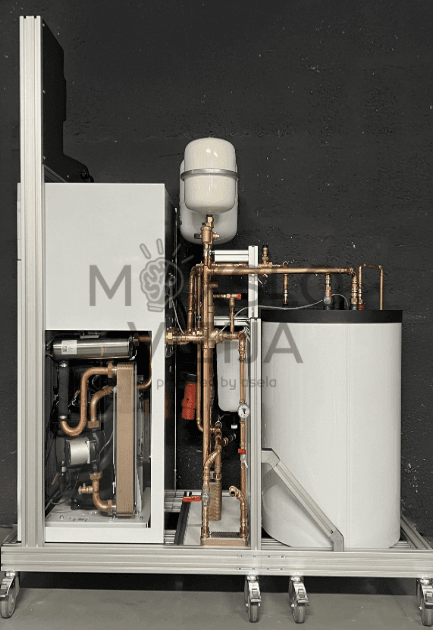

Sūrymo-vandens šilumos siurblio mokymo stendas yra pažangi, didaktiniu požiūriu optimizuota sistema, skirta profesiniam ir techniniam mokymui atsinaujinančios energijos srityje. Mokymo įrenginys, pagamintas remiantis 6 kW pramoninio lygio šilumos siurbliu, yra įmontuotas į patvarų aliuminio rėmą ir turi skaidrų plexiglaso priekinį skydelį su vidiniu apšvietimu, kuris užtikrina geresnį vidinių komponentų matomumą ir yra idealus mokymo aplinkai.
Realistiškumo ir aiškumo sumetimais stendas turi kelis matavimo taškus, skirtus temperatūrai ir slėgiui matuoti visose trijose svarbiausiose grandinės srityse: šilumos šaltinyje (sūrymo grandinėje), šaldymo grandinėje ir šilumos suvartojimo grandinėje. Juos papildo skaitmeniniai ekranai, kuriuose iš karto matomi duomenys ir veikimo analizė.
Sistema palaiko šilumos išgavimą ir išsklaidymą per:
- montuojamą nerūdijančio plieno šilumokaitį (18 kW) arba
- integruotą buitinį karšto vandens talpyklą (175 litrai)
Valdymo simuliacija pasiekiama naudojant potenciometru valdomą įvesties simuliaciją, leidžiančią kurti įvairius mokymo scenarijus esant skirtingiems šildymo poreikiams.
Pagrindinės savybės
- Originali 6 kW šaltinio-vandens šilumos siurblių sistema
- Skaidrus pleksiglasinis priekinis skydelis ir vidinis apšvietimas, užtikrinantys aiškumą mokymo tikslais
- Skaitmeniniai ekranai, rodantys temperatūrą ir slėgį šilumos šaltinio, šilumos šaltinio ir šaldymo kontūruose
- Jutiklių jungtys ir matavimo adapteriai 3 procesų zonose, užtikrinantys išsamią diagnostiką
- Dvi šilumos išsklaidymo galimybės: integruotas 175 l DHW bakas arba išorinis 18 kW šilumokaitis
- Išorinis sūrymo šilumokaitis (18 kW) žemės šilumos šaltinio jungties modeliavimui
- Valdymo įvesties modeliavimas potenciometrais
- Montuojamas ant tvirto aliuminio rėmo (80×40 mm ir 40×40 mm profiliai)
Techniniai duomenys
- Matmenys: apie 1000 × 750 × 1900 mm
- Svoris: apie 250 kg
- Maitinimo šaltinis: 400 V
- Integruoto rezervuaro talpa: 175 litrai
- Šiluminė galia: 6 kW (sūrymo-vandens šilumos siurblys)
Mokymosi tikslai
- Nustatyti ir užfiksuoti komponentus ir procesus, susijusius su geoterminiu šilumos siurbliu
- Sukurti techninius eskizus ir funkcinius aprašymus naudojant DIN standartus atitinkančius simbolius
- Suprasti ir analizuoti šaldymo, sūrymo ir šildymo grandines
- Paleisti sistemą realistiškose šildymo situacijose
- Praktikuoti nuotolinę diagnostiką, techninę priežiūrą ir gedimų šalinimą
- Įvertinti kintančios apkrovos ir šaltinio temperatūros įtaką sistemos efektyvumui
Praktinis pritaikymas
- Realistiškas mokymas atsinaujinančių šildymo technologijų srityje
- Išsamus komponentų atpažinimas ir funkcinė analizė
- Temperatūros/slėgio matavimo prietaisų naudojimas efektyvumo tyrimams
- Valdymo sistemos modeliavimas ir optimizavimas kintantiems šildymo poreikiams
- Gedimų šalinimo scenarijų ir techninės priežiūros procedūrų vykdymas
