Pilnai įrengta mobili platforma praktiniams, praktiniams mokymams su moderniais dujų kondensaciniais prietaisais pagal TRGI 2018 standartus.
Produkto aprašymas

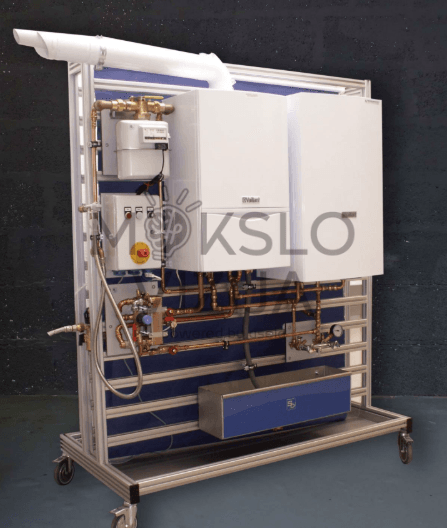

Mobilus dujinių prietaisų bandymo stendas skirtas sukurti realistišką, saugią ir visiškai funkcionalią mokymo aplinką dujų kondensacinių katilų ir susijusių šildymo sistemų paleidimui, techninei priežiūrai ir analizei. Šis stendas, kuriame įrengtas 24 kW Vaillant dujų kondensacinis katilas, imituoja visus hidraulinius ir dujų jungimus, todėl mokiniai gali atlikti realias užduotis kontroliuojamoje aplinkoje.
Integruotas įrenginių jungimo blokas palaiko šildymo srautą ir grįžtamąjį srautą, geriamojo vandens tiekimą ir dujų tiekimą/šalinimą. Dujų skaitiklis su saugos įranga (atitinkantis TRGI 2018), dujų slėgio reguliatorius ir 150 litrų karšto vandens bakas su 30 kW šilumokaičiu sudaro visą įrangą šildymo kontūrų analizei ir energijos efektyvumo skaičiavimui. Lanksti išmetimo sistema, saugos funkcijos, pvz., avarinis išjungimo jungiklis, ir modulinė konstrukcija užtikrina saugumą ir pritaikomumą.
Pagrindinės savybės
- Montuojamas ant mobilaus, tvirto bandymų vežimėlio, kad būtų galima lanksčiai naudoti laboratorijose ir klasėse
- Integruotas 24 kW Vaillant dujų kondensacinis katilas su visais funkciniais komponentais
- Dujų, šildymo ir vandens tiekimo/šalinimo simuliacija naudojant originalias jungtis ir skaitiklius
- Šilumos išsklaidymo sistema su 150 litrų karšto vandens bakeliu ir 30 kW šilumokaičiu
- Saugos jungtys ir TAE modulis pagal TRGI 2018
- Įskaitant dujų slėgio reguliavimo bloką, avarinį išjungimą ir elektros dėžutę
- Išmetimo vamzdžių sistema su pritvirtinamu nerūdijančio plieno vandens lataku saugumui užtikrinti
- Realistiškas paleidimo, gedimų diagnostikos ir parametrų optimizavimo modeliavimas
Techniniai duomenys
- Matmenys: apie 1580 x 2000 x 780 mm (P x A x G)
- Svoris: apie 195 kg
- Maitinimo jungtis: 230 V
Komponentai
- 24 kW Vaillant dujų kondensacinis katilas
- Dujų skaitiklis, saugos įranga ir TAE modulis (atitinka TRGI 2018)
- Dujų slėgio reguliatorius, uždarymo ir slėgio reguliavimo vožtuvai geriamajam vandeniui
- Šilumos išsklaidymo įrenginys su 150 l karšto vandens bakeliu ir 30 kW šilumokaičiu
- Avarinis jungiklis su raktu, elektros jungimo dėžutė ir saugos lizdai
- Lanksti išmetamųjų dujų sistema ir pritvirtinamas vandens latakas (nerūdijantis plienas)
Mokymosi tikslai
- Atlikti modernių dujų kondensacinių katilų paleidimą ir techninę priežiūrą
- Suprasti ir taikyti TRGI 2018 saugos reikalavimus
- Analizuoti sistemos efektyvumą ir atlikti šilumos perdavimo skaičiavimus
- Atlikti hidraulikos balansavimą ir vandens valymo procedūras
- Imituoti gedimus ir atlikti profesionalią diagnostiką
Praktinis pritaikymas
- Dujų šildymo sistemų montavimas ir paleidimas
- Efektyvumo ir sistemos veikimo matavimas ir vertinimas
- Sistemos parametrų, pvz., dujų ir vandens slėgio, reguliavimas
- Techninės priežiūros ir remonto darbų atlikimas
- Gedimų analizės ir remonto simuliacijos atlikimas
