Išplėskite esamą šildymo technologijų mokymo sistemą su šiuo papildomu moduliu, imituojančiu antrą šildymo kontūrą grindų šildymo forma. Šis rinkinys, kuriame yra trijų ir keturių krypčių maišymo vožtuvai, leidžia mokiniams lanksčiai ir realistiškai tirti tūrio ir temperatūros reguliavimą. Modulis, skirtas praktiniam techniniam mokymui, lengvai integruojamas į jūsų šildymo technologijų sistemą naudojant standartinius jungiamuosius laidus.
Produkto aprašymas

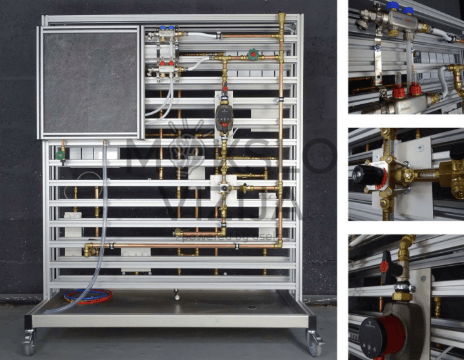

Šis papildomas modulis apima demonstracinį grindų šildymo elementą ir pagrindinius komponentus, reikalingus antrajam kontūrui integruoti ir eksploatuoti. Konfigūracija leidžia standartinį trijų krypčių maišytuvą pakeisti keturių krypčių maišytuvu, taip užtikrinant išsamų mokymą apie kontūro konfigūraciją, srauto reguliavimą ir temperatūros reguliavimą.
Komplektacija
- 1x grindų šildymo demonstracinis elementas su integruotu šilumokaičiu ir laminuota grindų danga (600 x 500 mm)
- 1x originalus kolektorius srauto ir grįžtamojo jungimo
- 1x trijų krypčių maišytuvas (varinis)
- 1x keturių krypčių maišytuvas (varinis)
- 1x nerūdijančio plieno cirkuliacinis siurblys su elektroniniu valdymu
- 1x plūdės tipo srauto matuoklis
- Matavimo žiedai (tvirto vario) su 2 adapteriais temperatūrai ir slėgiui
- 1x Cu vamzdžių sistema su A-metalo jungiamosiomis detalėmis
- Vario adapterių vamzdžių rinkinys maišytuvui pakeisti
- Priekinė montavimo plokštė, pilnas montavimo komplektas ir įrankiai
Techniniai duomenys
- Matmenys: apie 1500 x 1800 x 210 mm (P x A x G)
- Svoris: apie 50 kg (be vežimėlio)
- Maitinimas: 230 V
Mokymosi tikslai
Modulis skirtas pažengusiems mokymams apie antrinių šildymo kontūrų hidraulines ir termines savybes. Mokiniai analizuoja srauto ir temperatūros sąlygas, maišymo vožtuvų funkcijas ir reguliavimo dinamiką grindų šildymo sistemose.
Praktinis pritaikymas
- Nustatyti ir pažymėti trijų ir keturių krypčių maišytuvų jungtis
- Aprašyti ir palyginti maišymo vožtuvų veikimo principus
- Analizuoti temperatūros ir srauto savybes esant skirtingoms maišytuvo padėtims
- Nubraižyti maišymo vožtuvų reguliavimo schemą
- Simuliuoti grindų šildymo veikimą daugiagyslių sistemoje
