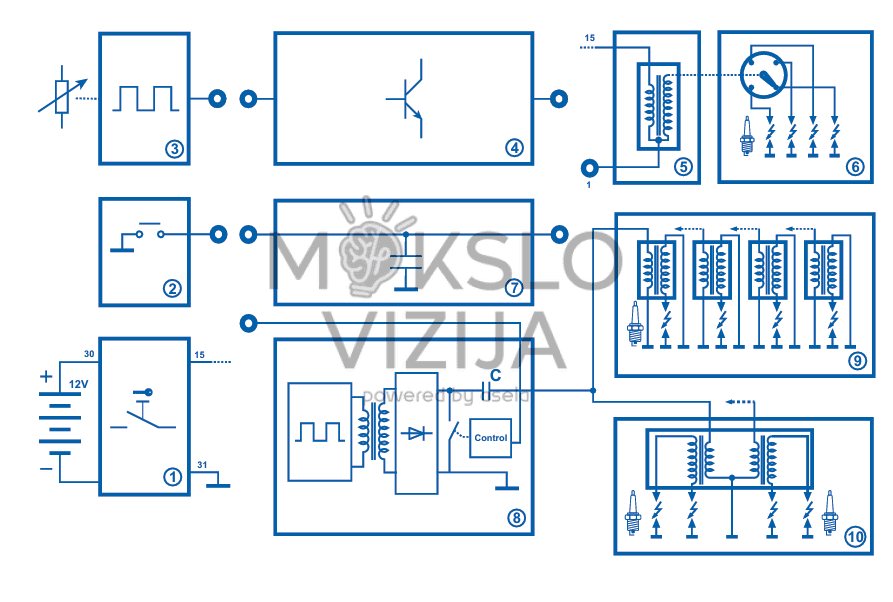

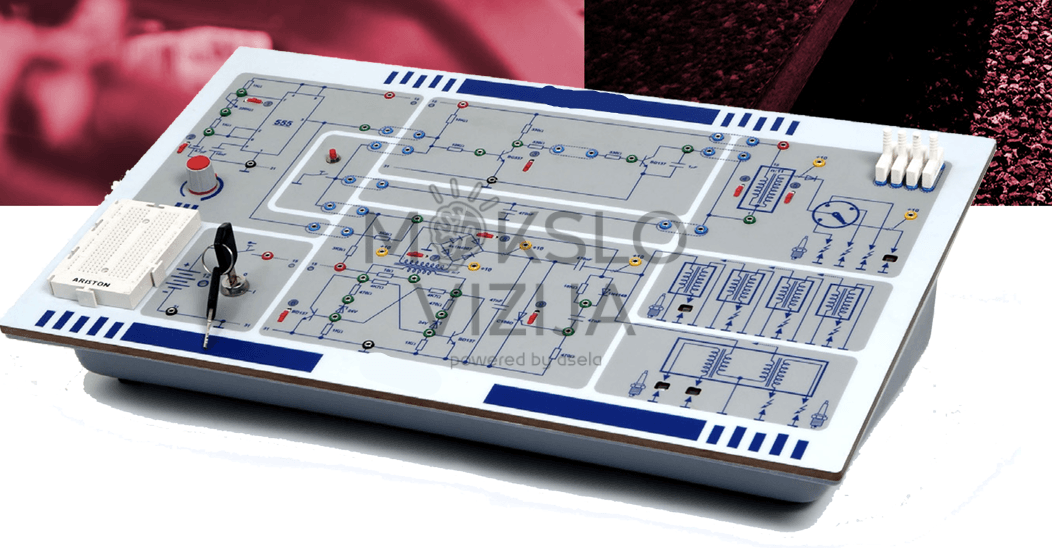

Stendas atspindi skirtingus uždegimo grandinių tipus, kurie automobiliuose buvo ir yra naudojami įvairiais technologiniais etapais. Praktinių veiklų metu analizuojamas klasikinis uždegimas su pertraukikliu, tranzistorinis uždegimas, uždegimas su 555 generatoriumi, taip pat įvairūs be paskirstytuvo (DIS) sprendimai. Tokiu būdu mokiniai gali aiškiai pamatyti, kuo skiriasi mechaninės ir elektroninės valdymo schemos, kodėl atsirado elektroninės uždegimo sistemos ir kokius privalumus jos suteikia techninei priežiūrai bei patikimumui.

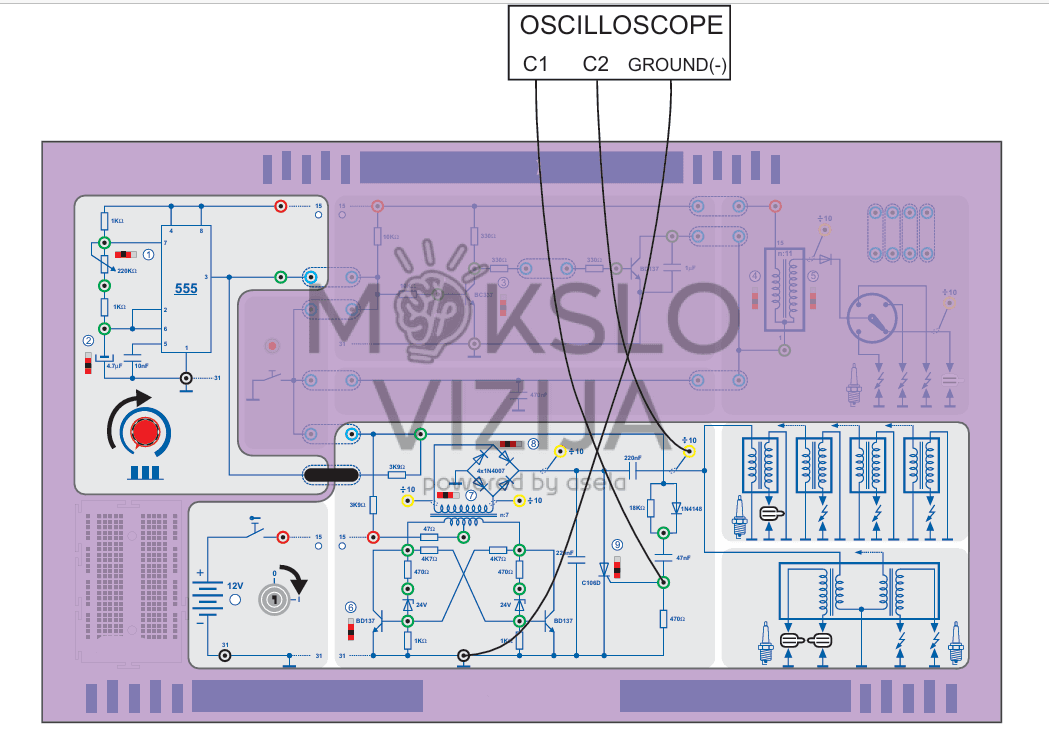

Pritaikytas aktyviai laboratorinei metodikai, kai mokymas vyksta per praktines užduotis ir eksperimentus. Įrenginys leidžia naudoti multimetrą bei osciloskopą, matuoti įtampas, sroves, varžas, stebėti signalų formą bei dažnio pokyčius, o taip pat atlikti tikrų gedimų imitacijas naudojant integruotus gedimų jungiklius. Tai suteikia galimybę mokytis sistemingo diagnostinio mąstymo, kuris būtinas automobilių elektros ir elektronikos specialistams.

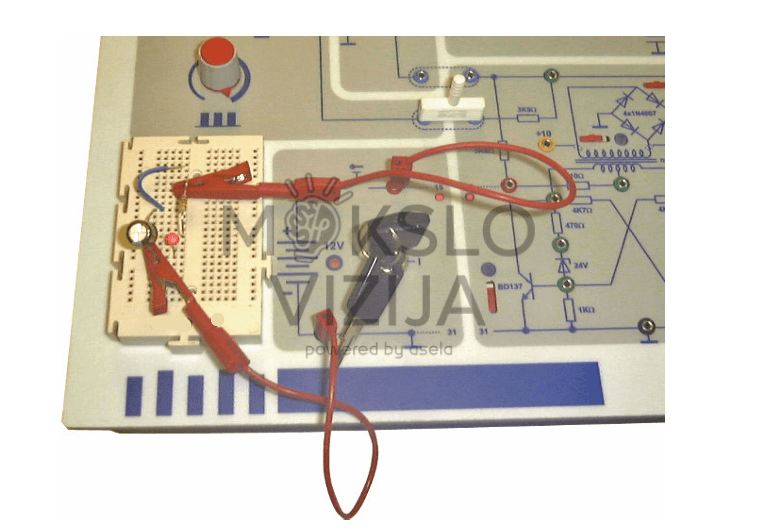

Mokymo turinys apima ne tik uždegimo sistemas, bet ir bazinių elektronikos komponentų pažinimą bei jų tikrinimą. Praktiniuose darbuose nagrinėjami puslaidininkiai, diodai, LED diodai, Zener diodai, tranzistoriai ir tiristoriai, atliekami jų matavimai multimetru, analizuojamos jų darbo režimų savybės ir taikymas automobilių sistemose. Taip pat atliekami užduočių rinkiniai su papildomomis grandinėmis, pavyzdžiui, kondensatoriaus įkrovimo ir iškrovimo stebėjimas, LED indikacijos veikimas, Zener stabilizavimo principas ir kt.
Šis stendas ypač tinkamas profesiniam mokymui ir techninių specialybių programoms, nes atitinka poreikį rengti specialistus, gebančius dirbti su moderniomis automobilio elektros ir elektronikos sistemomis, kuriose elektronika yra esminė variklio darbo, saugumo ir komforto funkcijų dalis.

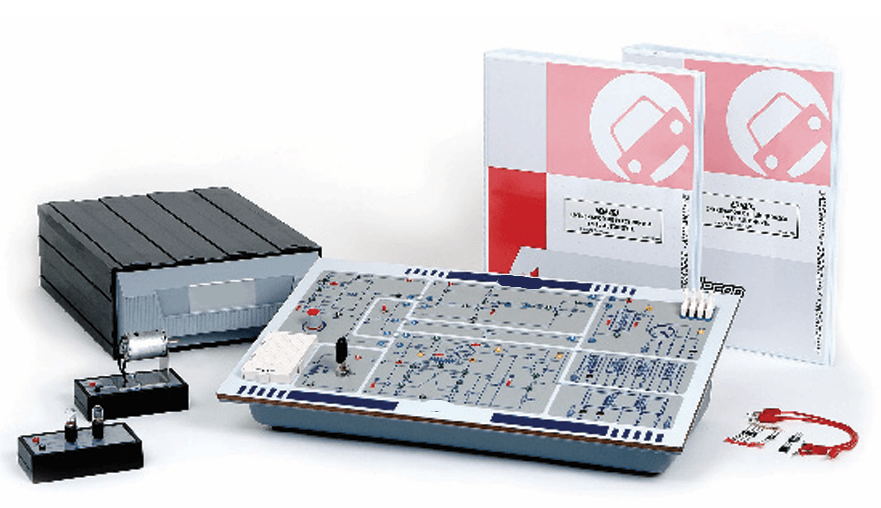

Komplekte naudojami ir mokymui reikalingi papildomi komponentai, tokie kaip rezistoriai, kondensatoriai, potenciometrai, įvairių tipų diodai, tranzistoriai ir tiristoriai, taip pat nuolatinės srovės variklis ir 12 V lemputė praktiniams bandymams.
Kam skirtas:
Šis mokomasis stendas skirtas profesinėms mokykloms, kolegijoms, universitetams, automobilių technologijų laboratorijoms ir mokymo centrams, kuriems reikia patikimos ir aiškios praktinės bazės automobilių elektronikos mokymui. Jis idealiai tinka uždegimo sistemų, puslaidininkių komponentų, matavimų metodikų bei diagnostikos mokymui ir praktiniam įgūdžių formavimui.
Kas mokoma ir ką galima atlikti
Stende atliekami praktiniai darbai apima įrenginio paleidimą, blokų atpažinimą, sujungimų logiką ir maitinimo grandinių patikrą. Vėliau atliekamos uždegimo grandinių veikimo analizės, dažnio reguliavimas, signalų stebėjimas, gedimų imitavimas ir jų nustatymas. Taip pat vykdomos atskiros puslaidininkių tyrimo praktikos su diodais, LED, Zener diodais, tranzistoriais ir tiristoriais, įskaitant jų tikrinimą multimetru ir charakteristikų analizę.
