PRINCIPAS
Mūsų pirminis zigzaginis transformatorius susideda iš trijų apvijų, o antrinis – iš šešių pusapvijų. Visos šios apvijos yra galvaniniu būdu izoliuotos viena nuo kitos. Studentai praktikuojasi jungti pirminę apviją į žvaigždę arba trikampį, o antrinę apviją – į žvaigždę, trikampį arba zigzaginį. Iš viso yra šešios schemos: Yy, Yd, Yz, Dy, Dd, Dz.
Ritės suprojektuotos taip, kad išėjimo įtampa visada atitiktų 230/400 V standartą. Laido skerspjūvis apskaičiuotas taip, kad antrinėje grandinėje būtų galima pasiekti nominalią galią nepriklausomai nuo naudojamos jungimo schemos.

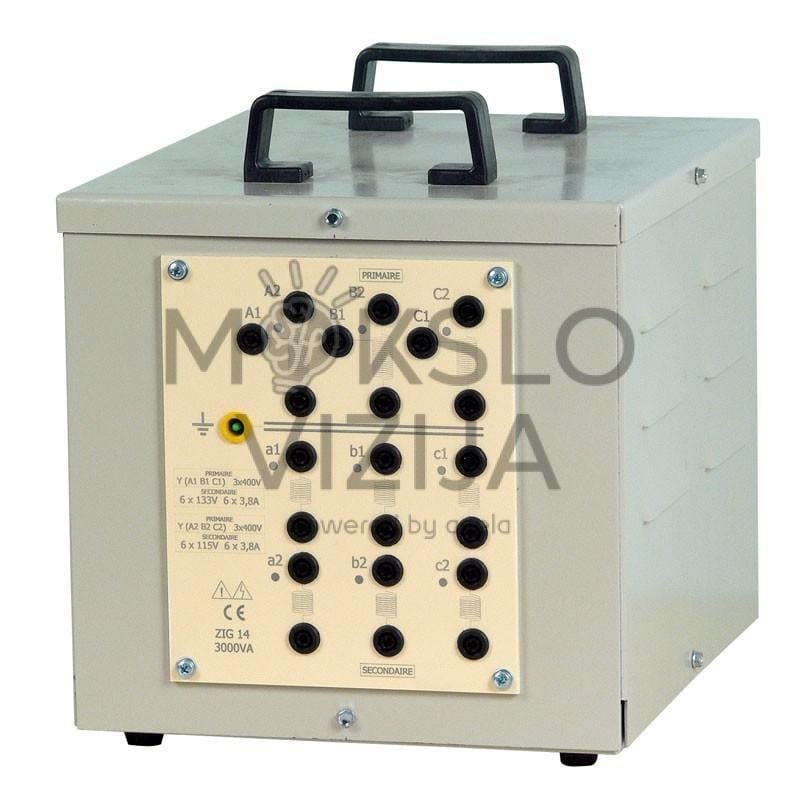

Jungtys sujungiamos saugos kabeliais tiesiogiai ant jungčių plokštės. Jungčių plokštėje simboliais žymima:
• ritės
• tašku – ritės kryptis
• didžiosiomis raidėmis – pirminio transformatoriaus gnybtai
• mažosiomis raidėmis – antrinio transformatoriaus gnybtai.
• saugos laidininkas
Išsamios instrukcijos su Fresnelio diagramomis paaiškina, kaip ritės derinys keičia fazės ir žemės bei sudėtines įtampas. Jose paaiškinama, kaip nustatyti laiko indeksą.
Metodas parodo, kaip nustatyti ritės kryptį nepažymėtame zigzago formos transformatoriuje.
