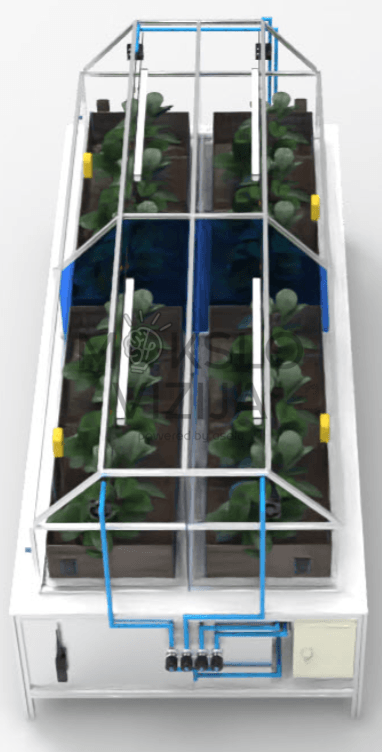

Šiltnamis suskirstytas į 4 nepriklausomas zonas, todėl vienu metu galima vykdyti kelis skirtingus eksperimentus arba auginti skirtingas kultūras, taikant atskirus mikroklimato bei laistymo režimus. Kiekvienoje zonoje galima stebėti ir analizuoti drėgmę, temperatūrą bei apšvietimą. Ši zoninė struktūra ypač naudinga mokymui, nes leidžia palyginti rezultatus tarp zonų ir suprasti, kaip skirtingi aplinkos veiksniai daro įtaką augalų augimui.
Sistema pritaikyta nuotoliniam darbui: šiltnamio jutikliai prijungti prie dedikuotos duomenų rinkimo aparatinės įrangos, kuri tiesiogiai perduoda informaciją į internetinę programinę platformą. Tokiu būdu galima matyti auginimo būseną nuotoliniu būdu, gauti aliarmų pranešimus el. paštu, eksportuoti duomenis ir atlikti praktines užduotis su realiais matavimais.
Orientuotas į efektyvumą ir tvarumą. Integruoti vandens ir elektros sąnaudų matavimai leidžia mokiniams skaičiuoti resursų suvartojimą, įvertinti sistemos efektyvumą ir taikyti tvaraus ūkininkavimo principus, remiantis tiksliais duomenimis.

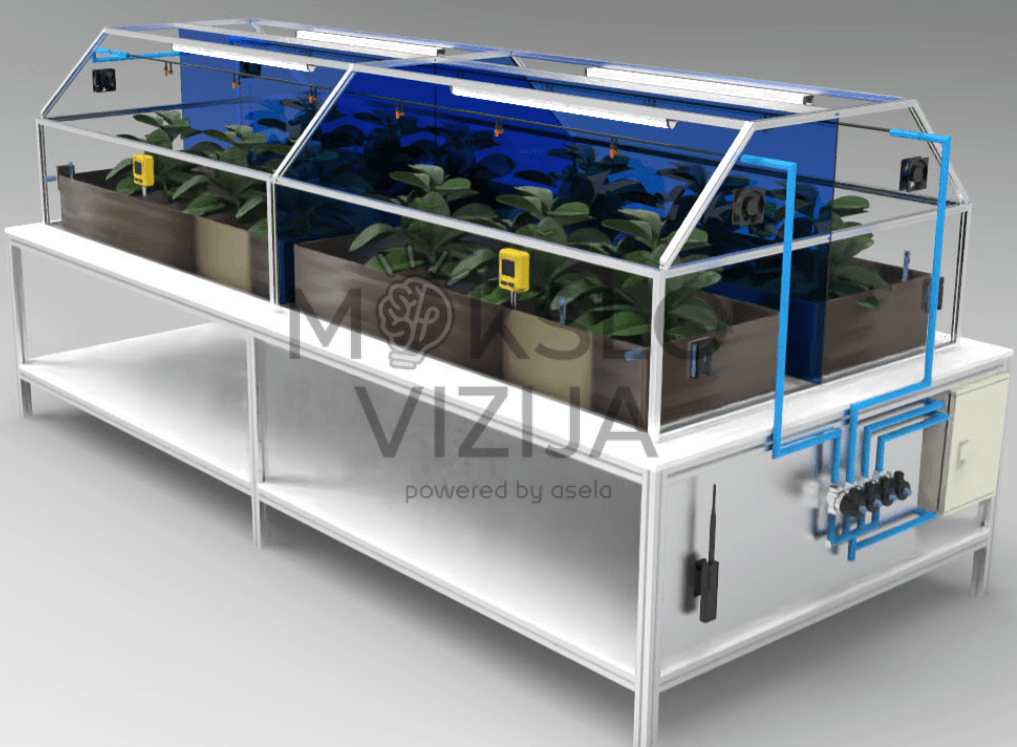

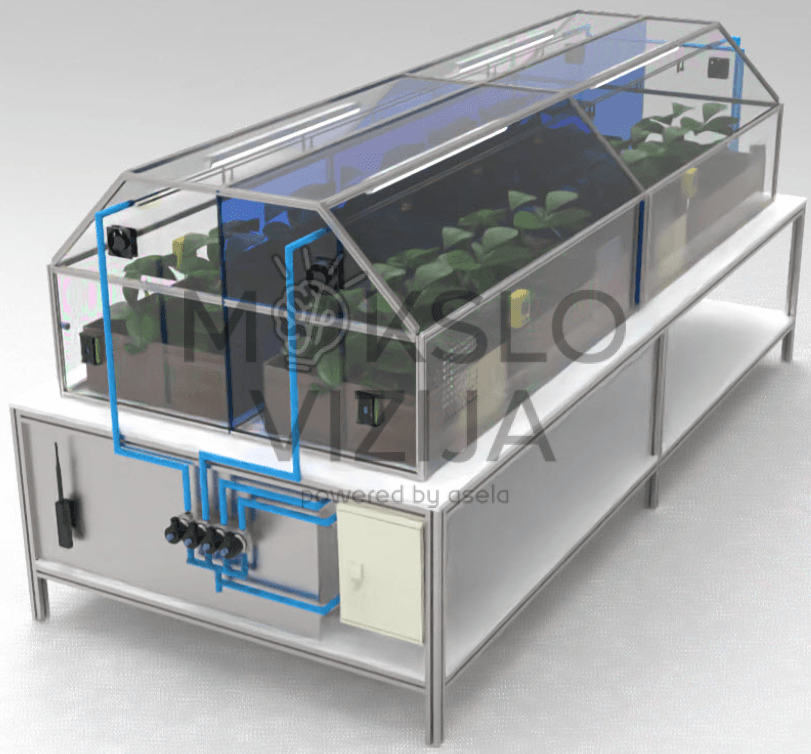

Šiltnamis komplektuojamas su tvirta darbo zona (stalu) ir integruota elektrine spinta su PLC valdymu, todėl jis tinka profesionalioms mokymo laboratorijoms ir ilgalaikiam naudojimui. Konstrukcija pagaminta iš korozijai atsparaus aliuminio profilio su natūraliu anoduotu paviršiumi, o šiltnamio uždangos – iš didelio atsparumo skaidraus akrilo.
Pritaikymas:
Profesinėms mokykloms, kolegijoms ir universitetams, vykdantiems šiltnaminės augalininkystės, agronomijos, automatizavimo, IoT, pramonės 4.0 ir tvarumo programas.
STEAM laboratorijoms, kur reikalingas praktinis darbas su realiais jutiklių duomenimis ir automatizuotais procesais.
Aplinkotyros ir resursų efektyvumo analizėms, įskaitant vandens ir elektros suvartojimo skaičiavimus.
Pagrindiniai privalumai:
4 nepriklausomos auginimo zonos, leidžiančios atlikti palyginamuosius eksperimentus.
Mikroklimato parametrų stebėsena: dirvožemio drėgmė, oro drėgmė, vidaus ir lauko temperatūra, apšvietimo intensyvumas.
Nuotolinis stebėjimas ir sistemos valdymas per internetinę platformą.
Aliarmų pranešimai el. paštu ir valdymo skydelyje.
Duomenų eksportas CSV ir JSON formatais, istorinių duomenų bazė praktiniams darbams.
Vandens sunaudojimo matavimas ir elektros suvartojimo apskaita tvarumo analizei.
Lašelinė ir purškiamoji laistymo sistema bei zoninis valdymas.
Tręšimo (fertilizavimo) siurblys, skirtas maistinių medžiagų tiekimui per laistymo sistemą.
Tvirta laboratorinė konstrukcija ir IP65 elektrinė spinta su PLC Siemens 1200.
Komplekto sudėtis:
Darbo stalas (Bench)
Ilgis: 2,44 m
Plotis: 1,20 m
Aukštis: 1,80 m
Aliuminio rėmas: atsparus korozijai, natūralus anoduotas paviršius, didelis mechaninis atsparumas
Elektrinė spinta su apsauga:
IP65 sustiprinto plieno spinta
PLC Siemens 1200
Maitinimas: 110/220 V, 50/60 Hz
Saugos relė
Jungiklis prijungimui
Programavimo jungtis išorėje
Kompiuterinė įranga

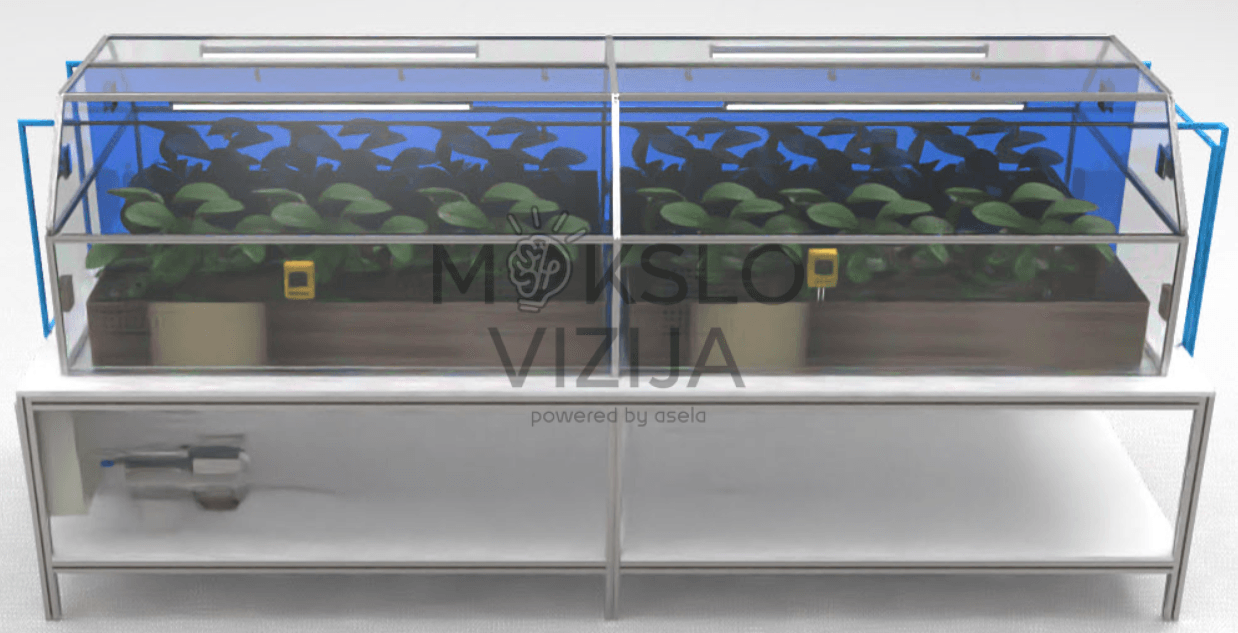

Šiltnamis
Metalinis karkasas
Didelio atsparumo akrilo skaidrios uždangos
Šoninis langas ir šoninė ventiliacija
Drėgmės, temperatūros ir apšvietimo kaitos sistemos
Laistymo sistema: lašelinė ir purškiamoji (sprinkler)
Substrato/dirvožemio konteineriai: 4 vnt., kiekvienas konteineris sudaro atskirą zoną
Konteinerio matmenys: 1,15 m × 55 cm × 30 cm
Tręšimo siurblys
Zoninis laistymo valdymas: 4 sritys (kiekvienas konteineris sudaro atskirą laistymo sritį)
Išmanieji jutikliai ir matavimai
Dirvožemio drėgmės matavimas
Vidaus ir lauko temperatūra (stebėjimas per telefoną ar kompiuterį, prisijungus prie šiltnamio tinklo)
Vidaus ir lauko oro drėgmė (stebėjimas per telefoną ar kompiuterį, prisijungus prie šiltnamio tinklo)
Apšvietimo intensyvumo matavimas
Srauto jutiklis vandens sunaudojimo matavimui ir perdavimui į platformą
Energijos skaitiklis elektros suvartojimo matavimui platformoje
Kompiuteris (komplekte)
Procesorius: Intel Core i5
Operatyvioji atmintis: 32 GB
Diskas: 1 TB
Operacinė sistema: Windows 10
Ryšiai: Ethernet, Wi-Fi
Jungtys: 2 USB
Komunikacijos platforma
Aliarmų pranešimai el. paštu ir valdymo skydelyje
Duomenų eksportas į CSV ir JSON
Centralizuota duomenų bazė ir istorinių duomenų naudojimas praktinėms analizėms
Maksimalių ir minimalių drėgmės parametrų kontrolė
Zoninis laistymo valdymas
Tiesioginis ryšys su institucijos LAN duomenų baze
Palaiko iki 32 vienu metu prisijungusių vartotojų
Edukacinės veiklos ir praktiniai darbai:
Elektros suvartojimo skaičiavimas
Vandens suvartojimo skaičiavimas
Jutiklių duomenų gavimas iš platformos ir analizė
Optimalių drėgmės reikšmių nustatymas pagal auginamą kultūrą
Optimalių temperatūros reikšmių nustatymas pagal auginamą kultūrą
Dirvožemio pH reikšmių patikra (jutiklis atjungtas nuo platformos)
Istorinių duomenų statistinė analizė
Laistymo konfigūravimas pagal iš anksto nustatytus parametrus
Lauko ir vidaus klimato palyginimas (drėgmė ir temperatūra)
Reikalavimai naudojimui:
Interneto ryšys
Vandens ir elektros tiekimas
