Šiltnamis suskirstytas į 2 nepriklausomas zonas, kurių kiekvienoje galima atskirai stebėti drėgmę, temperatūrą ir apšvietimą. Zonos sukurtos taip, kad būtų galima atlikti palyginamuosius eksperimentus, pavyzdžiui, taikyti skirtingus drėgmės, temperatūros ar apšvietimo režimus skirtingiems augalams ir vėliau palyginti rezultatus. Visi šiltnamio jutikliai prijungti prie dedikuotos duomenų rinkimo aparatinės įrangos, kuri perduoda informaciją tiesiai į internetinę programinę platformą. Tai suteikia galimybę matyti auginimo būklę nuotoliniu būdu, gauti pranešimus apie aliarmus ir eksportuoti duomenis tolesnei analizei.
Šiltnamis išsiskiria ne tik mikroklimato valdymu, bet ir resursų apskaita. Integruotas srauto jutiklis leidžia apskaičiuoti vandens sunaudojimą, o energijos skaitiklis – elektros suvartojimą. Tokiu būdu mokiniai gali ne tik mokytis auginimo technologijų, bet ir įvertinti efektyvumą bei tvarumo aspektus, pagrįstus tiksliais matavimais.
Šiltnamis pritaikytas realiems mokymo scenarijams ir praktinėms užduotims: integruota drėgmės, temperatūros ir apšvietimo kaita, lašelinė ir purškiamoji (sprinkler) laistymo sistema, tręšimo siurblys bei zoninis laistymo valdymas, padalintas į 4 sritis (kiekvienas substrato/dirvožemio konteineris sudaro atskirą laistymo sritį). Tai suteikia galimybę mokytis zoninės laistymo logikos, planuoti drėkinimo ciklus pagal nustatytus parametrus ir valdyti auginimo režimus pagal pasirinktą kultūrą.
Sistema sukurta kaip tvirtas laboratorinis sprendimas: aliuminio rėmas pasižymi dideliu mechaniniu atsparumu, natūraliu anoduotu paviršiumi ir atsparumu korozijai, o šiltnamio dangos – iš didelio atsparumo akrilo. Komplekte numatyta elektrinė spinta su IP65 apsauga, sustiprinto plieno korpusu ir integruotu Siemens S7-1200 PLC valdikliu, todėl šiltnamis tinka profesionaliai mokymų infrastruktūrai ir ilgaamžiam naudojimui.
Pritaikymas:
Profesinėms mokykloms ir kolegijoms, vykdančioms žemės ūkio, agronomijos ir šiltnaminės augalininkystės programas.
STEAM laboratorijoms ir mokykloms, kur reikalingas praktinis technologinis ir duomenimis grįstas mokymas.
Aplinkotyros, tvarumo ir resursų efektyvumo (vandens, energijos) analizei.
IoT, pramonės 4.0, automatizavimo ir PLC valdymo mokymams.
Pagrindiniai privalumai:
Dvi nepriklausomos auginimo zonos viename šiltnamyje, skirtos palyginamiesiems bandymams.
Mikroklimato parametrų stebėsena ir valdymas: temperatūra, drėgmė, apšvietimas.
Nuotolinis sistemos valdymas ir stebėjimas per internetinę platformą.
Automatiniai aliarmų pranešimai el. paštu ir valdymo skydelyje.
Duomenų eksportas į CSV ir JSON, istorinių duomenų bazė praktinėms analizėms.
Vandens ir elektros suvartojimo matavimai tvarumo ir efektyvumo vertinimui.
Zoninis laistymo valdymas, lašelinė ir purškiamoji laistymo sistema, tręšimo siurblys.
PLC Siemens S7-1200 valdymas ir apsaugota elektrinė spinta IP65.
Techninė specifikacija:
Stendas (bench)
Matmenys: ilgis 1,20 m, plotis 1,20 m, aukštis 1,80 m
Rėmas: aliuminis, atsparus korozijai, natūralus anoduotas paviršius, didelis mechaninis atsparumas
Elektrinė spinta su apsauga:
IP65 sustiprinto plieno spinta
PLC Siemens 1200
Maitinimas 110/220 V, 50/60 Hz
Saugos relė
Jungiklis prijungimui
Programavimo jungtis išorėje
Kompiuterinė įranga (komplekte)

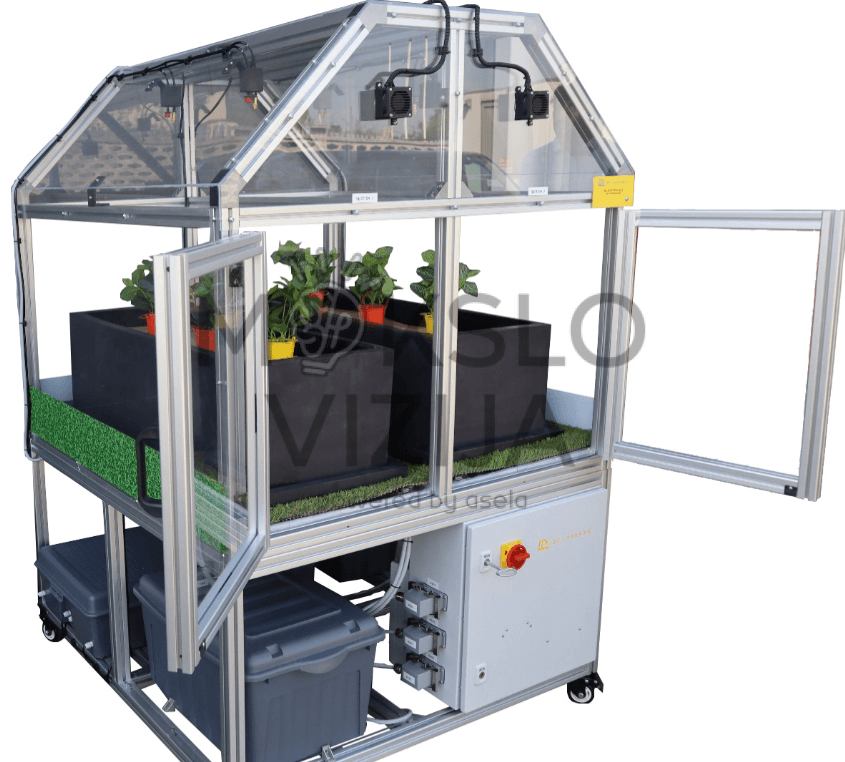

Šiltnamis
Metalinis karkasas
Didelio atsparumo akrilo dangos
Šoninis langas ir šoninė ventiliacija
Drėgmės, temperatūros ir apšvietimo kaitos sistema

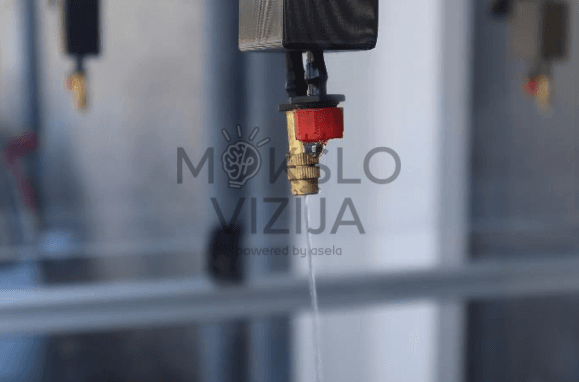

Laistymo sistema: lašelinė ir purškiamoji

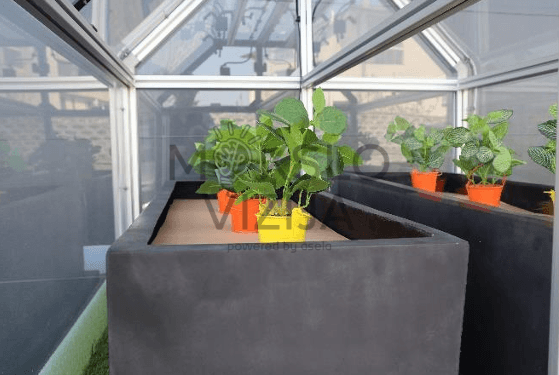

Substrato/dirvožemio konteineriai: 2 vnt., kiekvienas konteineris sudaro zoną
Konteinerio matmenys: ilgis 1,15 m, plotis 55 cm, aukštis 30 cm
Tręšimo siurblys
Zoninis laistymo valdymas: 4 sritys (kiekvienas substrato konteineris sudaro atskirą sritį)

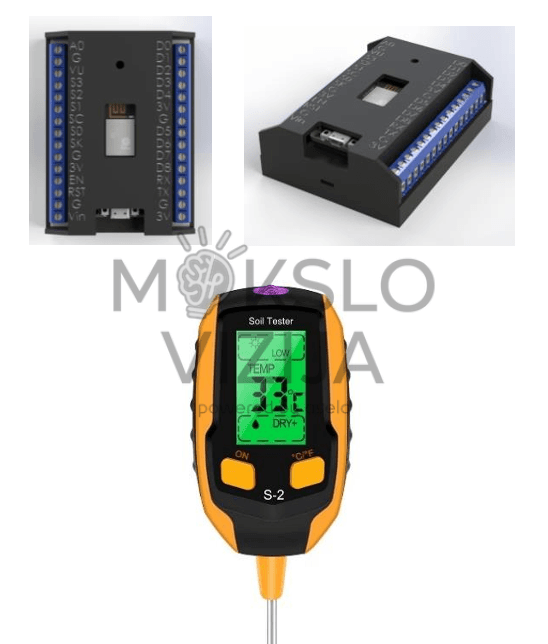

Išmanieji jutikliai ir matavimai
Dirvožemio drėgmė
Vidaus ir lauko temperatūra, stebėjimas per telefoną ir kompiuterį (prisijungus prie šiltnamio tinklo)
Vidaus ir lauko oro drėgmė, stebėjimas per telefoną ir kompiuterį (prisijungus prie šiltnamio tinklo)
Srauto jutiklis vandens sunaudojimo matavimui ir perdavimui į platformą
Energijos skaitiklis elektros suvartojimo matavimui (duomenys platformoje)
Kompiuteris
Procesorius: Intel Core i5
Operatyvioji atmintis: 32 GB
Diskas: 1 TB
Operacinė sistema: Windows 10
Ryšiai: Ethernet, Wi-Fi
Jungtys: 2 USB
Komunikacijos platforma
Aliarmų pranešimai el. paštu ir valdymo skydelyje
Duomenų eksportas į CSV ir JSON
Centralizuota duomenų bazė ir istorinių duomenų naudojimas praktiniams darbams
Maksimalių ir minimalių drėgmės parametrų kontrolė
Zoninis laistymo valdymas
Tiesioginis ryšys su institucijos LAN duomenų baze
Palaiko iki 32 vienu metu prisijungusių vartotojų
Reikalavimai naudojimui:
Interneto ryšys
Vandens ir elektros tiekimas
Edukacinės veiklos ir praktiniai darbai:
Elektros suvartojimo apskaičiavimas
Vandens suvartojimo apskaičiavimas
Jutiklių duomenų (drėgmė, temperatūra) gavimas iš platformos
Optimalių drėgmės reikšmių nustatymas pagal kultūrą
Optimalių temperatūros reikšmių nustatymas pagal kultūrą
Dirvožemio pH reikšmių patikra (skaitmeninis jutiklis atjungtas nuo platformos)
Duomenų bazėje sukauptų reikšmių statistinė analizė
Laistymo konfigūravimas pagal iš anksto nustatytus parametrus
Lauko ir vidaus klimato palyginimas (drėgmė ir temperatūra)
