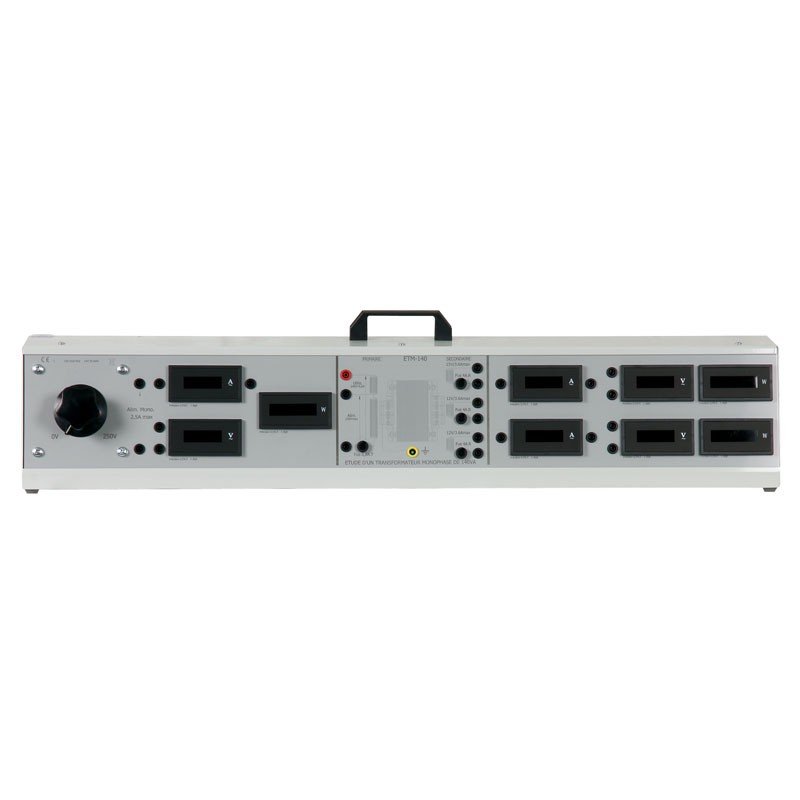

ETM140 leidžia tirti vienfazį transformatorių. Jis sudarytas iš nešiojamos konsolės, kurioje yra:
• 1 X 140VA vienfazis transformatorius
Pirminė: 230V maitinimas. Naudojimas: 240V apsaugotas saugikliais ir išėjimas saugos gnybtuose.
Antrinė: 1 x 15 V/3,6 A apvija, 2 x 12 V/3,6 V nepriklausomos apvijos, apsaugotos saugikliais ir išėjimas į saugos gnybtus.
• 3 pirminės grandinės ekranai (srovė – įtampa – galia) rodo suvartojamus elektros parametrus.
• 6 antrinės dalies ekranai (2 x srovė – 2 x įtampa – 2 x galia) rodo antrinės dalies išėjimo elektros parametrus.
• 1 kintamas vienfazis autotransformatorius, 0–240 V, 2,5 A išėjimas, apsaugotas saugikliais, su saugos gnybtais, gali maitinti transformatoriaus pirminę dalį.
• 1 komplektas Ø4 mm saugos bandymo laidų.
Vartotojo vadove yra: teorinė vienfazio transformatoriaus studija ir praktiniai darbai su 140 VA transformatoriumi.
Techniniai duomenys:
• Matmenys: 1000 x 160 x 180 mm + rankena
• Svoris: 18 kg
• Maitinimas: 230 V maitinimo kabelis
