Įrangoje integruota gedimų sistema su 20 gedimų, skirta elektros jungčių diagnostikai ir darbui su įprastais matavimo prietaisais bei diagnostikos sistemomis. Papildomai CAN duomenų magistralėje galima aktyvuoti dar 8 gedimus, kad būtų galima praktikuoti ryšio sutrikimų diagnostiką ir duomenų perdavimo problemų paiešką tarp skirtingų valdymo blokų.

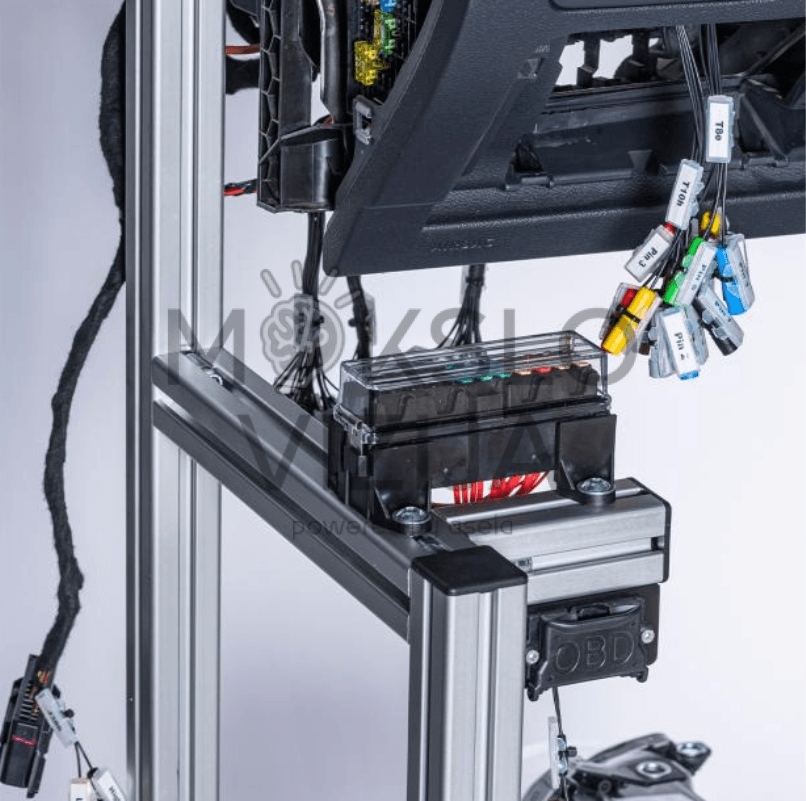

Valdymo blokų ir sumontuotų komponentų laidų sujungimai atitinka atitinkamo originalaus automobilio elektros schemą, o jungtys paliktos originalios, todėl mokymuose galima dirbti taip, kaip realiame automobilyje, remiantis schemomis, gnybtų žymėjimais ir standartinėmis diagnostikos procedūromis. Stendas turi automobilio tipo OBD sąsają, leidžiančią prijungti diagnostikos įrangą, nuskaityti valdymo blokų klaidų atmintį ir koduoti funkcijas pagal gamintojo specifikacijas.
Stendas pritaikytas mokymams, kuriuose svarbu darbas su elektros schemomis ir simboliais, kabeliais bei jų sujungimais, standartinių diagnostikos prietaisų panaudojimas, gedimų paieškos strategijų taikymas, atskirų komponentų patikra ir sprendimai dėl remonto veiksmų. Taip pat galima praktikuoti valdymo blokų kodavimą, programinės įrangos versijų pritaikymą ir duomenų komunikacijos linijų patikrą laikantis teisinių ir gamintojo reikalavimų, bei atlikti centrinės elektros sistemos diagnostiką per OBD sąsają.
Komplektacijoje pateikiamas mobilus, iš karto paruoštas darbui funkcinis modelis, techninė dokumentacija, elektros schemos ir naudojimo instrukcijos. Alternatyviai stendas gali būti maitinamas standartiniu automobilio akumuliatoriumi. Taip pat pridedamas vadovas su informacija apie gedimų grandines.

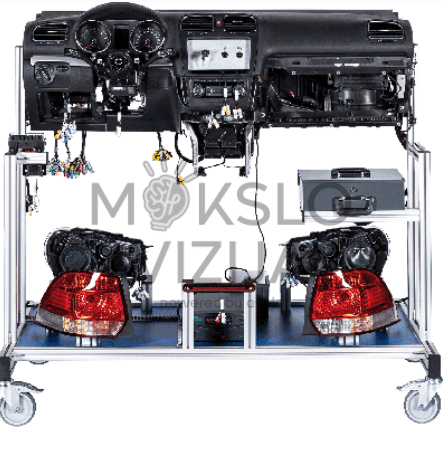

Stende sumontuoti pagrindiniai automobilio mazgai ir komponentai, skirti sistemų sąveikai ir diagnostikai: borto tinklo valdymo blokas, vairo kolonėlės valdymo įtaisas su jungiklių bloku, diagnostikos sąsaja (gateway), priekinių žibintų aukščio reguliavimas, šviesų jungiklis, valytuvo variklis, pagrindiniai H7 žibintai, galiniai žibintai su galiniu rūko ir atbulinės eigos žibintu bei atbulinės eigos jungikliu, stabdžių šviesos jungiklis, avarinės signalizacijos jungiklis ir salono apšvietimas su durų kontaktiniu jungikliu, oro pagalvės valdymo blokas, prietaisų skydelio įdėklas, komforto sistemos centrinis valdymo blokas ir klimato valdymo modulis.
Techniniai duomenys: maitinimas iš 230 V tinklo. Matmenys 1 600 x 800 x 1 950 mm. Svoris apie 140 kg.
