Mokymo tikslai
- Išanalizuoti elektromobilio įkrovimo stotelę
- Instaliuoti buitinio elektromobilio įkrovimo stotelę
- Paleisti elektromobilio įkrovimo stotelę
- Testuoti ir diagnozuoti elektromobilio įkrovimo stotelę
- Išanalizuoti kodo klaviatūros ir RFID ženkliuko veikimo principą
- Išanalizuoti Wifi arba Bluetooth ryšio galimybes
- Susipažinti su įvairių tipų elektromobilių įkrovimo lizdais
Praktiniai darbai
- Instaliacijos pokyčiai per 4 scenarijus:
– per jungiklį
– per laikmatį
– per programavimo klaviatūrą
– per RFID ženkliukus - Klaviatūros nustatymas kasdieniam naudojimui, veikimo režimo parinkimas ir naudotojų valdymas
- Įkrovimo stotelės signalų (įtampos buvimas, įkrovimas su ar be ventiliacijos, klaidos) testavimas ir atvaizdavimas naudojant pateiktą simuliatorių ir oscilografą
- Wifi jungiklio konfigūravimas ir Legrand® žiniatinklio serverio naudojimas nuotoliniam valdymui per Wifi arba Bluetooth: įkrovimo režimo keitimas, įkrovimo laikų programavimas, nustatymų keitimas (išjungimas / įjungimas), lizdo valdymas, stotelės paleidimas ar stabdymas, srovės parinkimas, istorijos ir klaidų peržiūra, stotelės atnaujinimas
- NFC15100 patikrų atlikimas
- Susipažinimas su E.V.Ready savitikros formomis

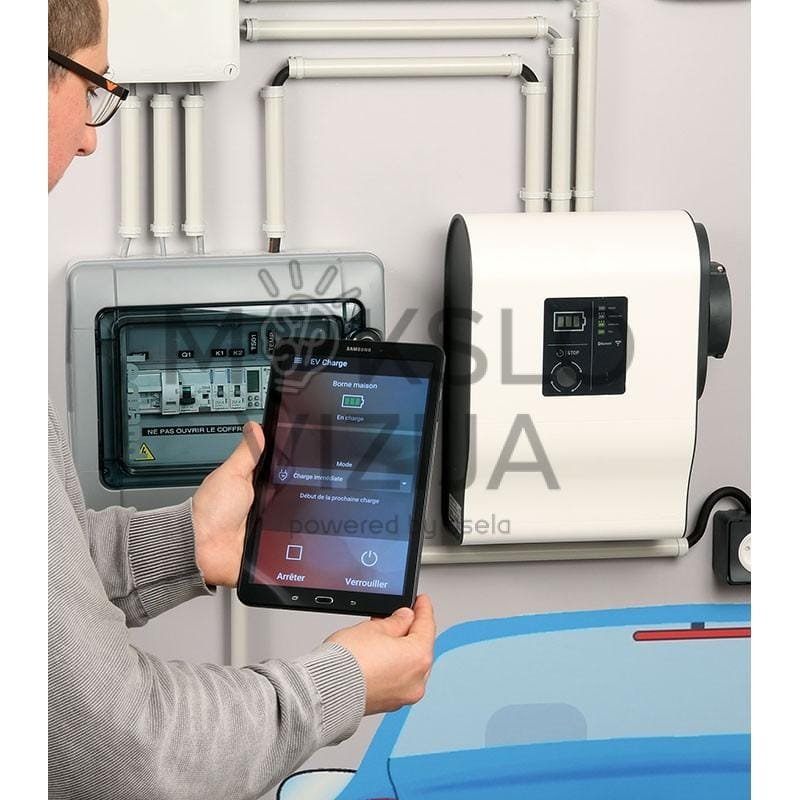

- EVCharge programėlės veikimas, leidžiantis valdyti naudotojų duomenis (įkrovimo stotelės būklė, veikimo laiko programavimas, paskutinio įkrovimo suvartojimas)
- IRL vamzdžių kirpimas ir tvirtinimas laidų instaliavimui tarp skirtingų modelio komponentų
Mokomoji medžiaga DVD laikmenoje
- Montavimo instrukcijos
- Techniniai aprašymai
- Teorinė medžiaga apie 3 režimo 2 tipo lizdus
- Mokomieji scenarijai TEACHER / PUPIL tipo praktiniams užsiėmimams
- Laidų schemos

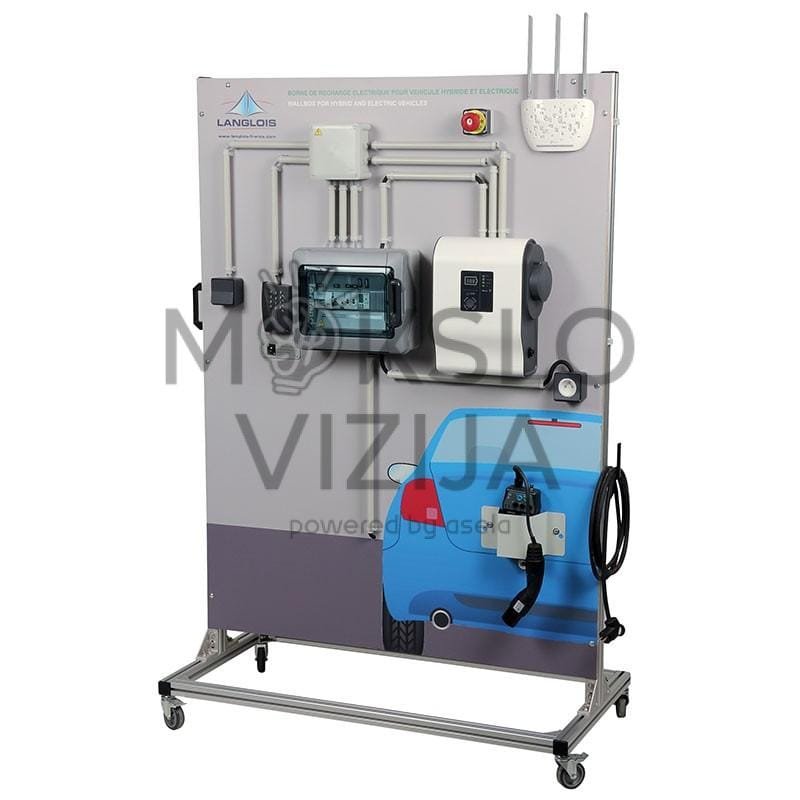

Komponentai ant priekinio skydo
- 1 modulinis skydas, kuriame sumontuota:
– 1 diferencinis automatinis išjungiklis (30 mA)
– 1 įtampos kritimo ritė
– 2 moduliniai galios kontaktoriai
– 1 laikmatis - 1 paviršinis jungiklis

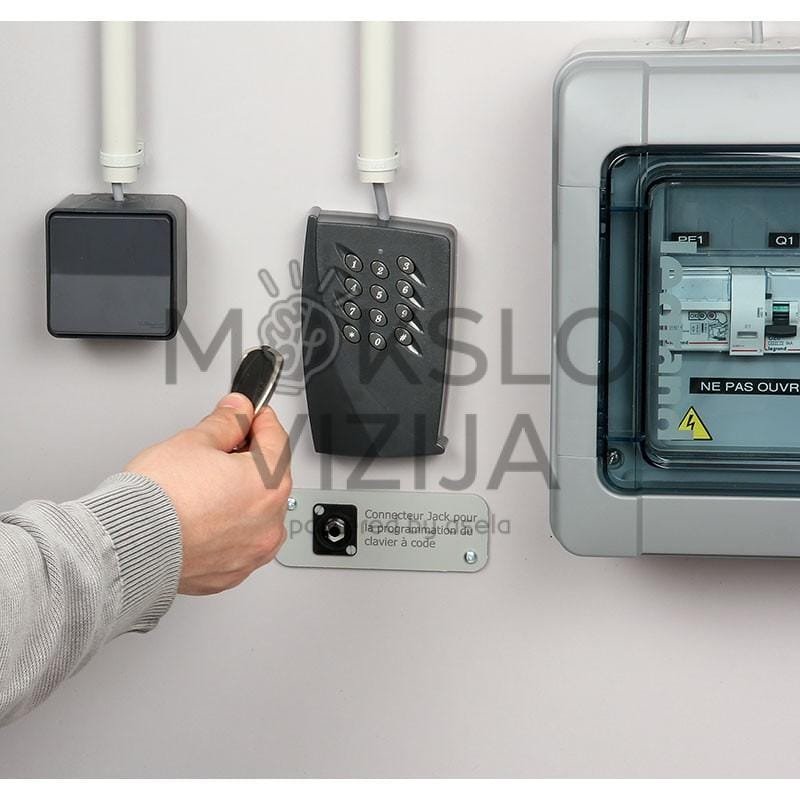

- 1 kodo klaviatūra su USB jungtimi programavimui per kompiuterį (3 veikimo režimai: RFID ženkliukas ir/arba kodas)
- 1 vienfazė elektromobilių įkrovimo stotelė (nuo 3,7 kW iki 4,5 kW, 3 režimo 2 tipo lizdas) su integruotu žiniatinklio serveriu, leidžiančiu nustatyti parametrus per Wifi jungiklį arba naudotis per Bluetooth. Programėlę galima nemokamai atsisiųsti iš Play Store® arba Apple Store®
- Stovas testerio laikymui
- 1 RJ45 Wifi jungiklis (jungiamas prie 2P + E lizdo)
- 1 iškilus 2P + E lizdas
Komponentai ant galinio skydo
- Spausdinta dėžė su pramoniniais gnybtais, į kuriuos suvedama valdymo ir kitų komponentų instaliacija – tai apsaugo komponentų varžtinius kontaktus nuo nusidėvėjimo
- Vartotojo saugumui užtikrinti – pramoniniuose gnybtuose esanti įtampa neviršija 12 V DC, todėl mokinys gali saugiai atlikti matavimus
Komplektacijoje pateikiami priedai

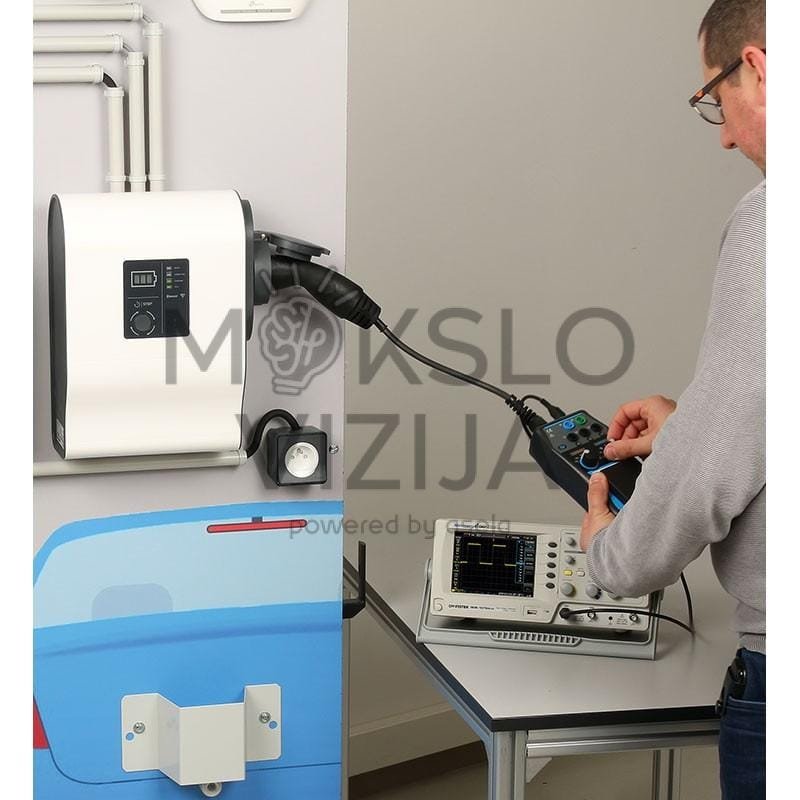

- 1 elektromobilio įkrovimo stotelės testeris signalų matavimui, testavimui ir simuliavimui. BNC jungtis leidžia stebėti signalus oscilografu
- 2 RJ45 laidai (1 m ir 3 m)

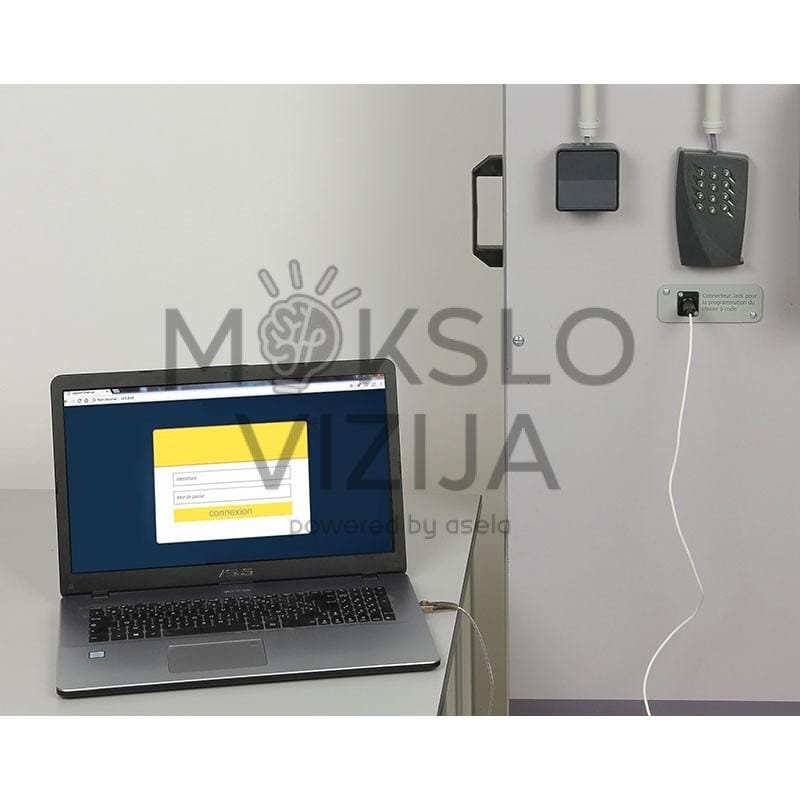

- 1 komunikacijos laidas klaviatūros programavimui per kompiuterį
- 2 RFID ženkliukai klaviatūrai
