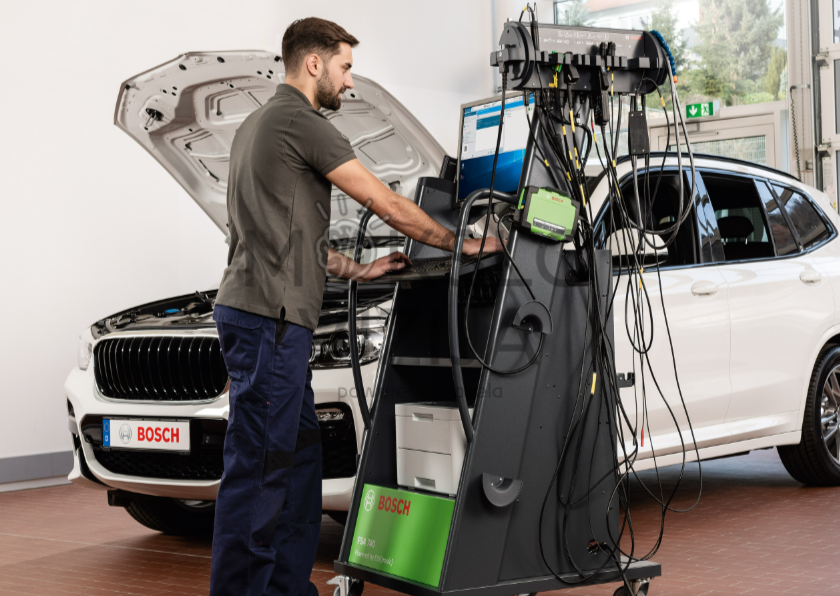

Sistema tinka variklio ir elektrinių sistemų patikrai, signalo formų analizei, komponentų testams ir gedimų paieškai. Integruotas dviejų kanalų osciloskopas leidžia vertinti jutiklių ir vykdiklių signalus, o signalo generatorius padeda simuliuoti tam tikras sąlygas ir tikrinti grandines bei komponentų reakciją. Matavimų ir diagnostikos derinys ypač naudingas tais atvejais, kai vien tik klaidų kodų nepakanka tiksliai nustatyti gedimą.

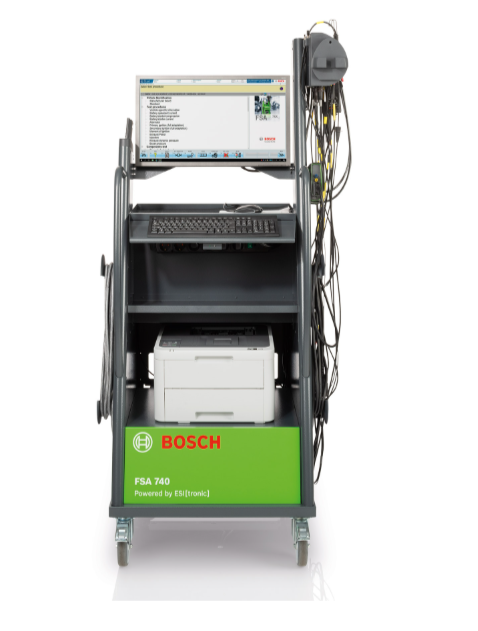

Techninė dokumentacija
| Parametras | Reikšmė |
| Paskirtis | Automobilių sistemų analizė ir ECU diagnostika |
| Osciloskopas | 2 kanalai |
| Mėginių ėmimo dažnis | 50 MS/s |
| Signalo generatorius | 10–12 V, 4 signalo formos, 1 Hz–1 kHz |
| Įtampos matavimas | 0–60 V |
| Srovės matavimas | 0–1000 A |
| Varžos matavimas | 0–1 MΩ |
| Uždegimo įtampos matavimas | iki ±50 kV |
| Sūkių diapazonas | 100–12 000 1/min |
| Temperatūros matavimai | variklio alyvos ir oro temperatūra |
| Diagnostinės sąsajos per KTS 560 | CAN, K-Line, PassThru |
| Maitinimas | 220–240 V AC, 50/60 Hz |
| Darbinė temperatūra | 5–40 °C |
| Matmenys | 1780 × 860 × 760 mm |
| Svoris | apie 91 kg |
