Komplekte paruošta:
32 skaitmeninės įvestys ir 32 skaitmeninės išvestys (24 V DC), 8 analoginės įvestys ir 4 analoginės išvestys (±10 V DC), pramoninis Ethernet komutatorius, PROFINET ryšio procesorius bei 7 colių jutiklinis skydelis.
Įrenginyje integruota:
maitinimo šaltinis (110–240 V AC, 50–60 Hz), centrinis įjungimo/išjungimo jungiklis, 24 V DC / 6,5 A integruotas maitinimo blokas, 2 SUB-D 25 kontaktų sistemos sąsajos, 32 lizdai (4 mm) skaitmeniniams signalams, 12 lizdų (4 mm) analoginiams signalams, 16 stumdomų jungiklių įėjimų imitavimui, analoginio apdorojimo imitavimo laukas, pramoninio jungiklio C bėgelis ir maitinimo jungtis, jungtys išoriniams vartotojams, avarinis stabdymas, USB ir maitinimo jungtys HMI įrenginiams.
Dizainas:
fotorealistinis, keturių spalvų priekinis skydelis su spalvomis pažymėtais laidais, įbrėžimams atspari danga, aiškus ženklinimas ir naudojimo instrukcijos palengvina naudojimą.
Matmenys: 532 x 297 x 85 mm

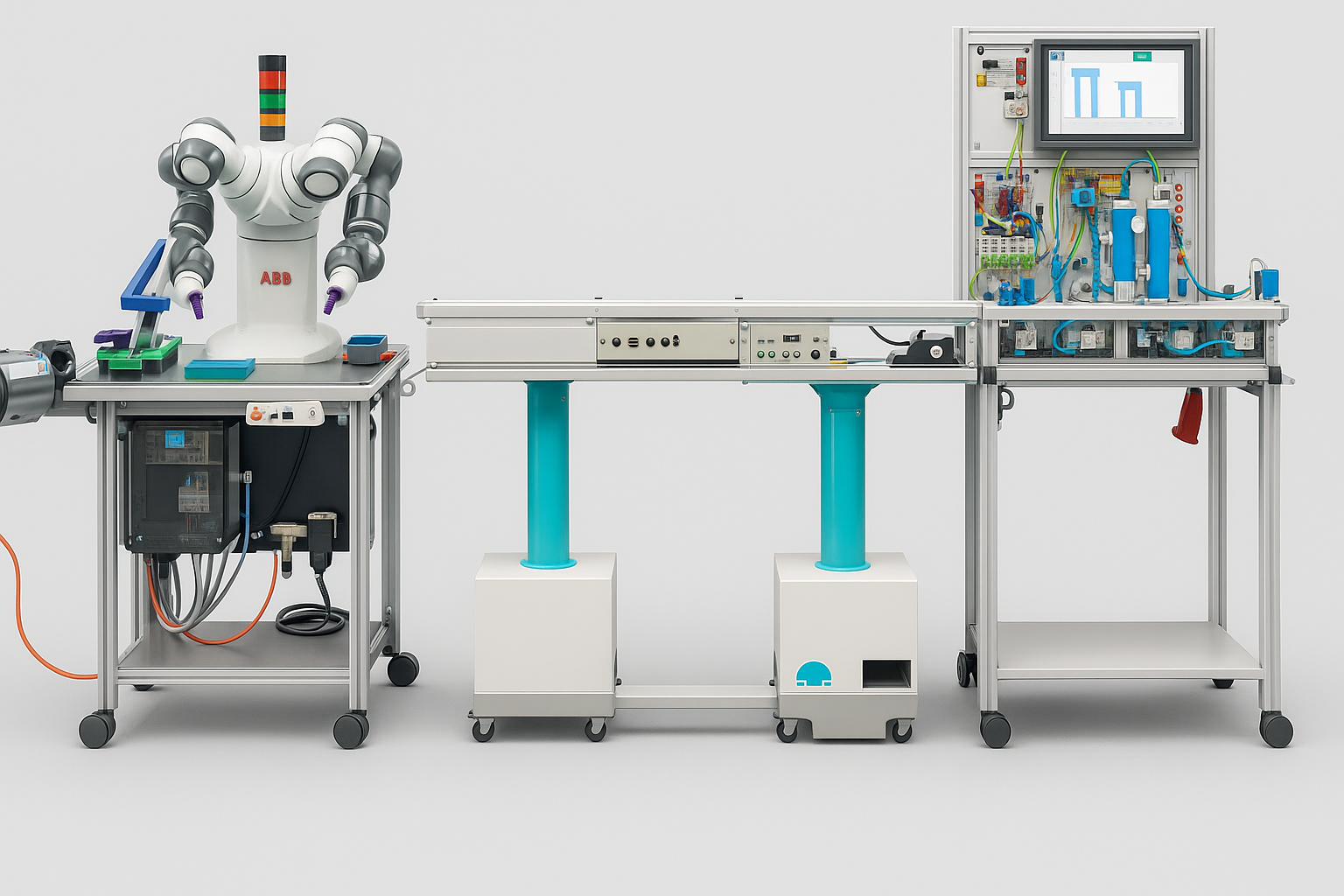

Automatikos mokymo stendas yra sukurtas specialiai profesinio mokymo įstaigoms, siekiančioms suteikti mokiniams praktinių įgūdžių dirbant su realiomis pramonės technologijomis. Įrenginys leidžia mokytis dirbti su plačiai pramonėje naudojamais valdikliais SIMATIC S7-1500, PROFINET tinklais ir HMI jutikliniais skydeliais, taip ugdant ateities automatizavimo, mechatronikos ir elektrotechnikos specialistus.
Stende integruotos funkcijos leidžia imituoti, testuoti ir programuoti valdymo grandines realiomis sąlygomis, taip užtikrinant gilų supratimą apie signalų perdavimą, įėjimų/išėjimų logiką, analoginį valdymą ir HMI sąsajas. Tai ne tik didina mokymo efektyvumą, bet ir gerina mokinių pasirengimą darbui su automatizuotomis sistemomis gamyboje ar pramonėje.

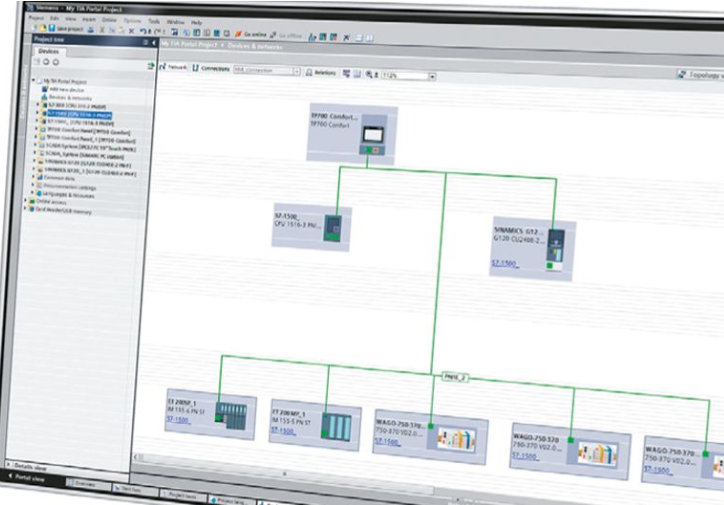

Be to, stendas puikiai tinka darbui TIA portalo aplinkoje, o tai reiškia, kad mokymo turinys atitinka aktualiausias pramonės standartų programavimo praktikas. Integruoti saugos elementai, aiškus laidų spalvinis kodavimas ir fotorealistinis dizainas padeda mokiniams greitai suprasti sistemų struktūrą bei veikimą.
