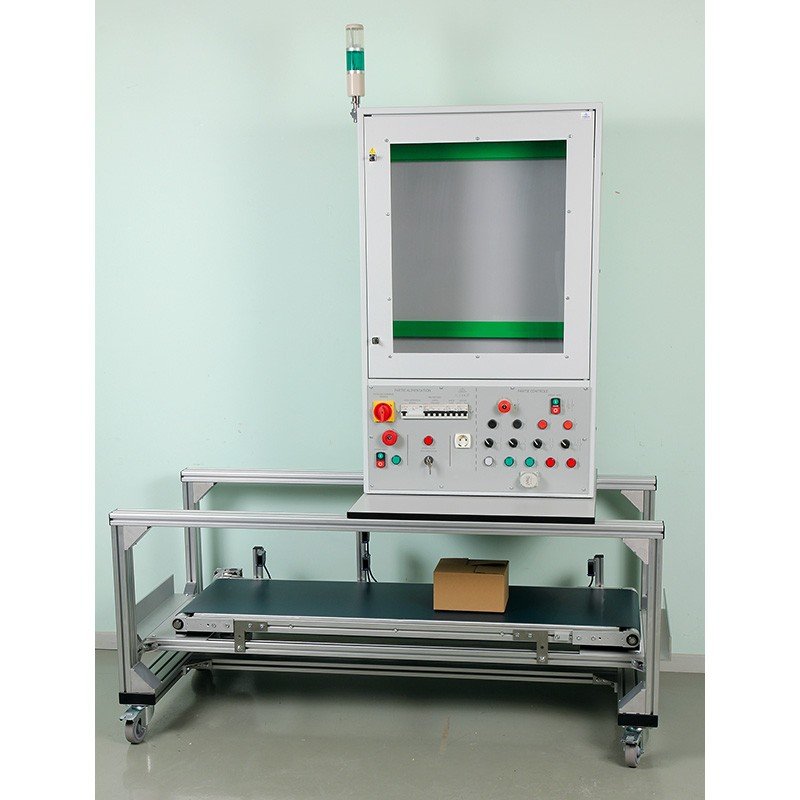

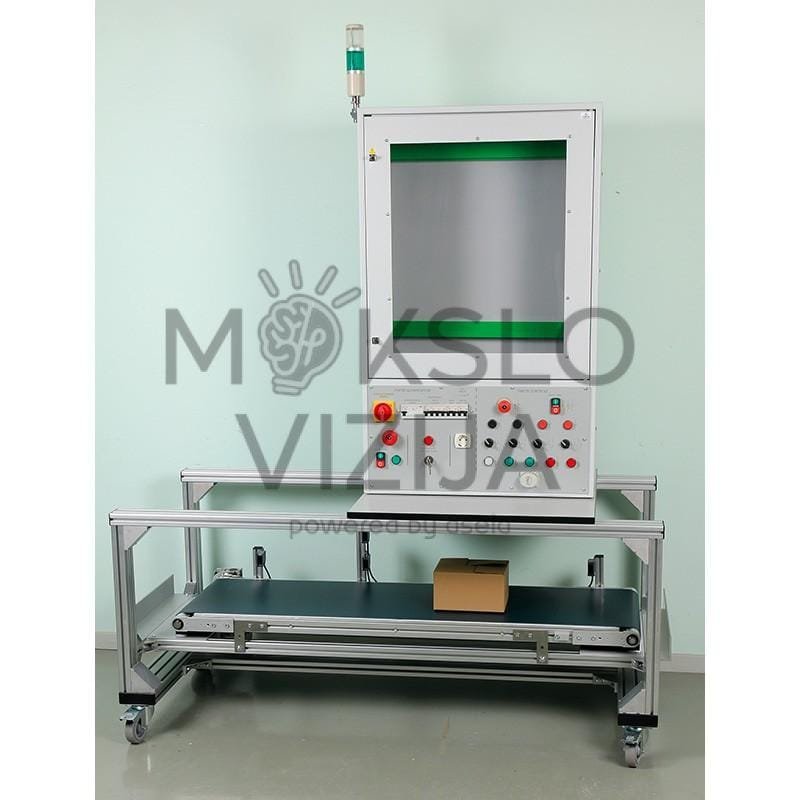

Automatinės pramoninės konvejerio juostos su valdymo bloku instaliacija

Sistemos sudėtis

Darbo dalis

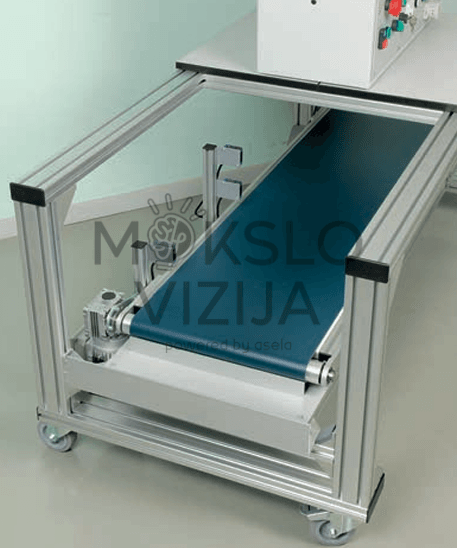

• pramoninę juostą varo trifazis 3×400 vac asinchroninis krumpliaratinis variklis. Konvejerio darbinis paviršius: 1400 × 370 mm
• fotoląsteliniai jutikliai su reguliuojamu tvirtinimu
• jutikliai gali būti montuojami palei konvejerio juostą. Sauso kontakto, be nc išėjimo indikatoriai leidžia stebėti objektų judėjimą. Jutikliai gali būti montuojami konvejerio kryptimi. Sujungiami per gnybtus, nc išėjimas

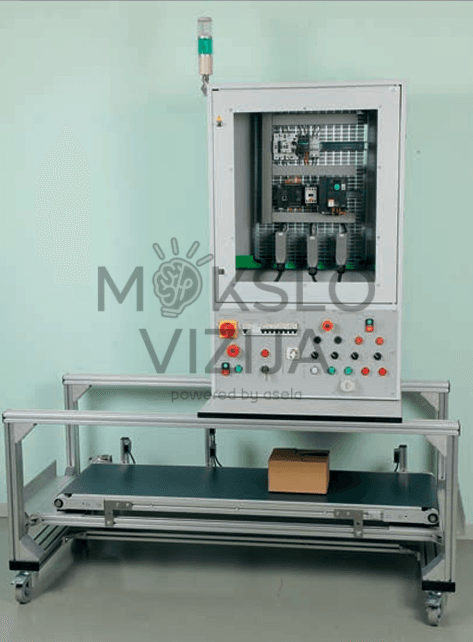

Viršutinė spintelės dalis:

• 360° pasukama aliuminio konstrukcija
• plati: pagrindinė zona – žalia linija
• aukščio reguliavimo bėgiai, skirti įvairaus dydžio grotelių tvirtinimui
• galima montuoti groteles, kurių matmenys nuo 750 × 680 iki 370 mm
• vidinė zona, skirta moduliniams įrenginiams, pvz., maitinimo šaltiniui, valdikliui, matavimo prietaisams ir pan.
• 1 magnetinis durų užraktas su raktu
• 5G2,5 h07rnf maitinimo kabelis su prt 3p+e 3n+pe kištuku

Apatinė spintelės dalis:

• 2 ištraukiami stalčiai su užraktais (3 kištukų lizdai)
• laidų praėjimas korpuso galinėje dalyje
• 30 ma apsauginis jungiklis galinėje dalyje
• 3 grandinės pertraukikliai – 1 bendram maitinimui, 2 skirtoms linijoms (maks. 120 va)
• 1 230 vac cbe mygtukas išoriniam įjungimui
• 1 šviesos indikatorius nurodo padėtį
• raktinis jungiklis saugos funkcijos išjungimui. Jei naudojamas, leidžia naudoti groteles be durelių.
• pagrindinis jungiklis: 2 raktai (1 su h455, kitas be jo). Be h455 rakto – negalima iš naujo įjungti sistemos, jei išjungta avariniu jungikliu.
• 8 mygtukai su šviesos indikatoriais:
  • 1 avarinis mygtukas
  • 2 24 vac/dc įjungimo/išjungimo mygtukai su indikacija
  • 2 paspaudimo mygtukai su nc kontaktu
  • 2 poziciniai jungikliai su 1 no kontaktu
  • 1 pozicinis jungiklis su 1 no ir 1 nc kontaktu
  • 5 indikatorinės lemputės 24 vac/dc (1 balta, 2 žalia, 2 raudona)

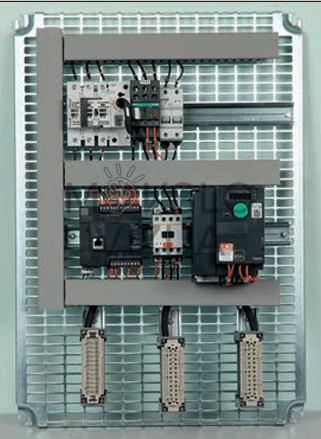

Instruktoriaus grotelės (pristatomos sujungtos)

Sujungtos, paruoštos naudojimui. Leidžia mokytojui demonstruoti valdymą ir įžeminimą plokštėje bei valdiklyje.

įranga apima:

• tvirtinimo plokštę 870 × 450 mm
• 1 24 vdc galios tiekimo bloką
• 1 24 vdc/i/o valdiklį
• 2 trirašius variklius 400 vac – 370 w
• 1 impulsatorių (encoder)
• 1 m221 plc su analoginiu įėjimu
• 1 komplektą jungčių laidams
• 1 usb programavimo laidą
• 1 „SoMachine Basic“ programavimo programinę įrangą

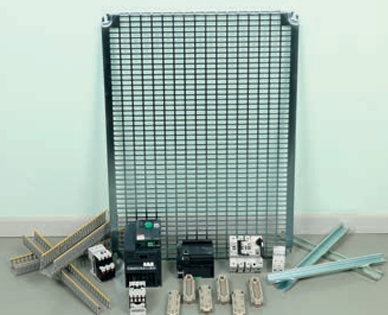

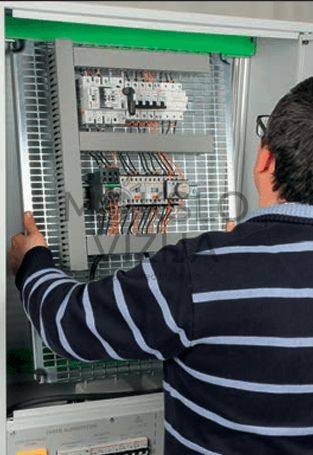

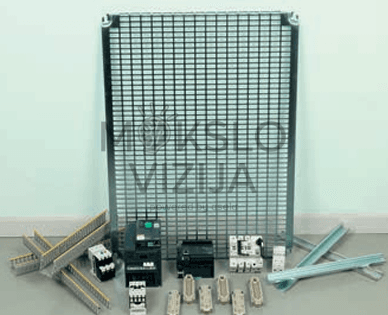

Mokinio grotelės (tiekiamos rinkinyje)

Komplekte – visos sudedamosios dalys, identiškos dėstytojo grotelių komponentams.
Mokinys pats atlieka sujungimą ir testuoja įdiegęs į spintelę.

Matmenys ir kita informacija

Matmenys: 1950 × 1710 × 1080 mm
Juostos darbinis plotis: 250 mm
Svoris: 71 kg

mokymosi tikslai, pasiekiami naudojant pasirenkamąsias groteles

• Stebėti ir suprasti pramoninės konvejerio juostos veikimą
• Tirti įvairius valdymo režimus
• Sujungti groteles ir prijungti jas prie konvejerio
• Kurti ir skaityti laidų jungimo schemas
• Atlikti elektrinius matavimus (naudojant atskirai tiekiamą multimetrą)
• Suprasti elektros komponentų funkcijas
• Ištirti indukcinių ir fotoląstelinių jutiklių veikimą
• Programuoti loginį valdiklį su analoginiu išėjimo signalu
• Spręsti techninės priežiūros situacijas

Praktiniai darbai naudojant pasirenkamas groteles

• Gedimų paieška ir laidų schemų analizė
• Konvejerio juostos valdymo režimų kūrimas
• Variklio paleidimo ir sustabdymo valdymas per groteles ir plc
• Signalo siuntimas iš plc į groteles ir atvirkščiai
• Vietinis ar nuotolinis grotelių valdymas per „SoMachine“
• m221 plc programavimas loginiais blokais

Įrangos rekomendacijos mokymams (1 grupė):

• 1 operatoriaus stendas
• 1 dėstytojo grotelės
• 8 mokinių grotelių komplektai
