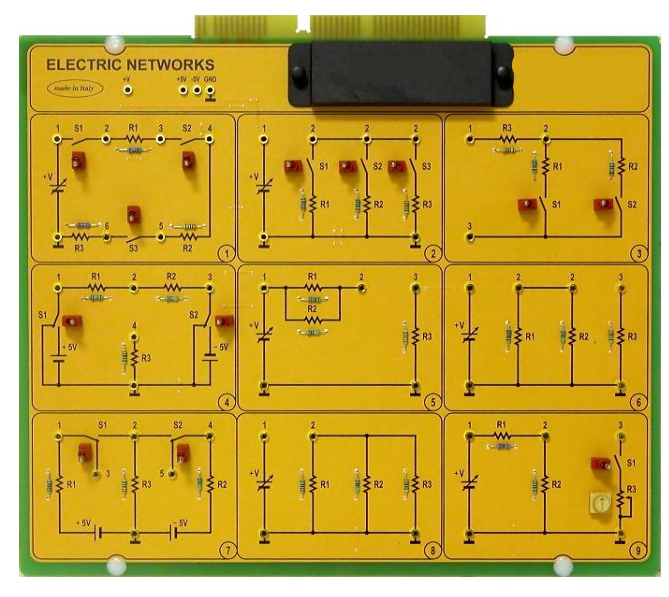

Naudojant šią plokštę, mokiniai gali nagrinėti Kirchhofo srovės ir įtampos dėsnius, superpozicijos efektą, įtampos daliklius bei patikrinti pagrindines elektros teorijas, tokias kaip Thevenin, Norton ir Millman teoremos. Aiškiai išdėstyti grandinių blokai leidžia sistemingai pereiti nuo paprastų grandinių prie sudėtingesnių elektros tinklų analizės.
Mokymo plokštė apima pagrindines elektros tinklų temas: mazgų, šakų ir kilpų sampratą, pirmąjį ir antrąjį Kirchhofo dėsnius, nuoseklias ir lygiagrečias varžas, mišrias jungtis, įtampos daliklius, superpozicijos principą bei Thevenin, Norton ir Millman teoremas. Papildomai numatyta gedimų imitacija, leidžianti mokytis elektros grandinių diagnostikos ir analizės.
Grandinių blokai leidžia praktiškai atlikti šiuos bandymus: nuoseklių varžų ir Kirchhofo įtampos dėsnio patikrinimą, lygiagrečių varžų ir Kirchhofo srovės dėsnio patikrinimą, mišrių jungčių analizę, superpozicijos efekto tyrimą, Thevenin, Norton ir Millman teoremų patvirtinimą bei įtampos daliklių veikimo analizę.

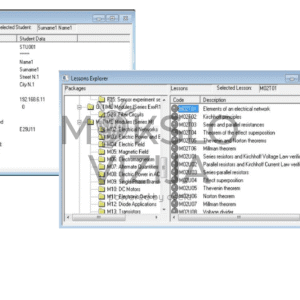

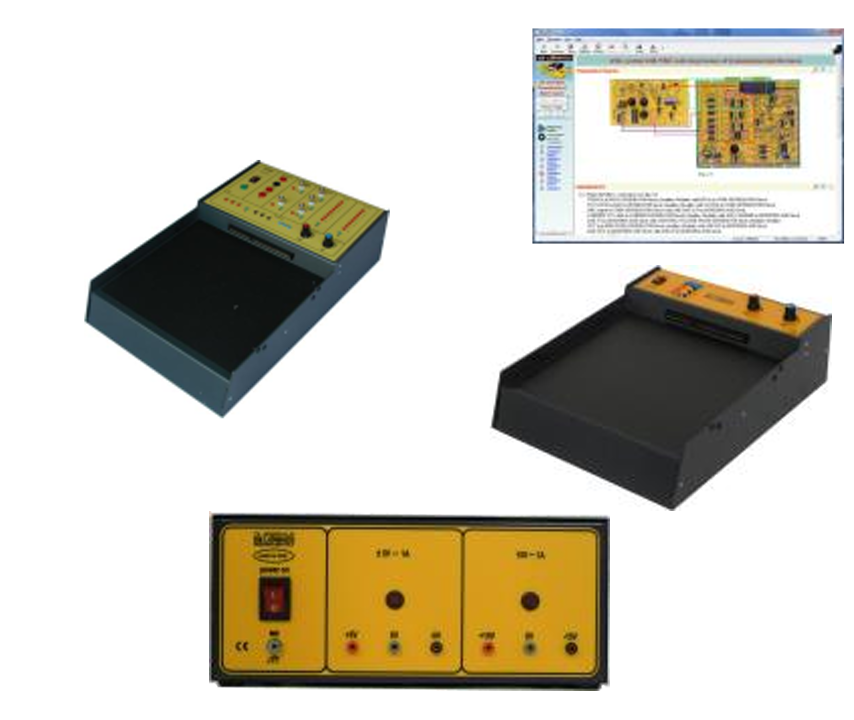

Plokštė tiekiama su teoriniu ir praktiniu naudotojo vadovu. Ji gali būti naudojama kartu su programine įranga, leidžiančia studentams atlikti laboratorinius darbus naudojant asmeninį kompiuterį. Mokymo sistema suderinama su baziniais rėmais ir maitinimo šaltiniais, kurie užsakomi atskirai.
Plokštės matmenys 297 × 260 mm.
Ši mokymo priemonė skirta profesinėms mokykloms, kolegijoms ir universitetams, vykdantiems elektros, elektronikos ir inžinerinių technologijų studijas, kur reikalingas aiškus ryšys tarp teorijos ir praktinių laboratorinių darbų.
