Pritaikymas mokymui
- Elektros leidimų procedūrų taikymas praktikoje

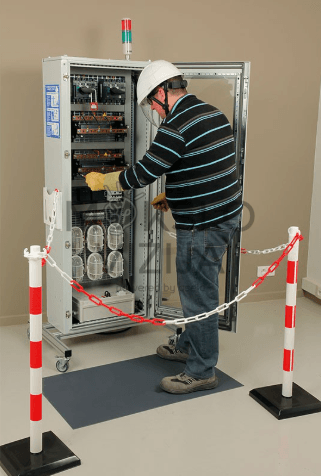

- Elektros įrangos eksploatacijos, priežiūros ir saugaus atjungimo veiksmų demonstravimas
- Gedimų simuliavimas ir šalinimo scenarijai
- Matavimų atlikimas – įtampos, srovės, tęstinumo patikra
- Dokumentacijos ir leidimų pildymo mokymas
- Apsaugos nuo elektros pavojų priemonių naudojimo tikrinimas
Praktiniai darbai
- Elektros leidimų pagrindų apžvalga
- Automatinių jungiklių blokavimas ir žymėjimas
- Įrangos atjungimas nuo tinklo
- Rozečių, šviestuvų ir saugiklių keitimo užduotys
- Ryšio su saugos procedūromis įtvirtinimas
- Leidimų ir registracijos dokumentų pildymas
Techninė informacija

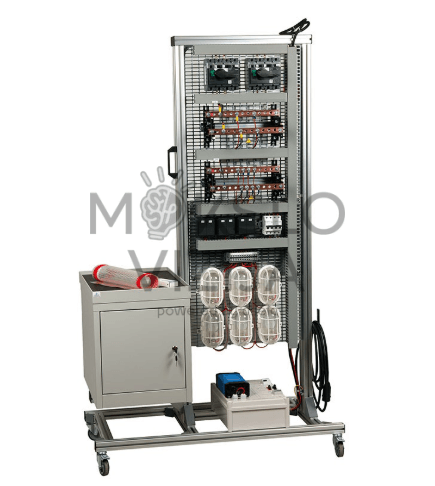

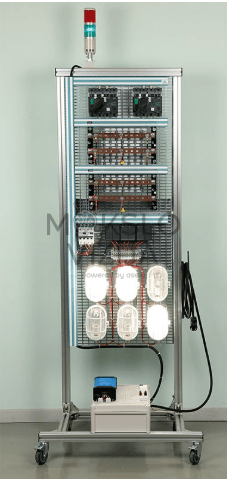

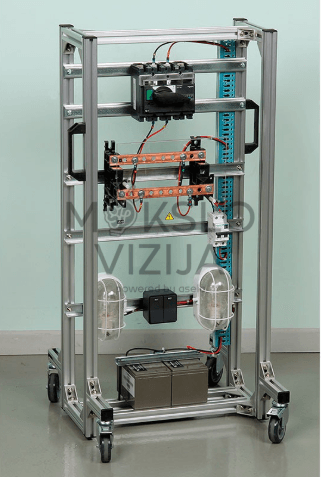

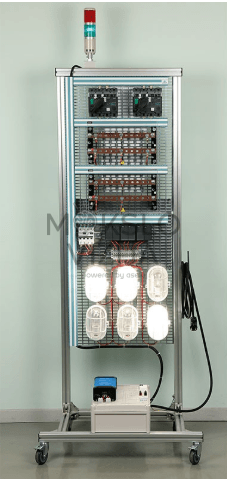

Versija: Aliuminio rėmas su spinta

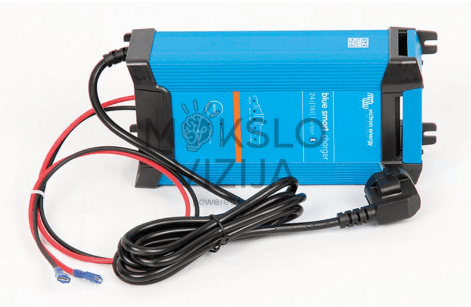

Maitinimas: 24 V DC / AC, apsaugotas saugikliais
Sauga: Visi testai atliekami žemoje įtampoje, todėl modelio naudojimas yra visiškai saugus
Valdymas: Fiksavimo sistema, blokavimo įranga, signalinės lemputės ir fizinis žymėjimas
Matavimai: Galimybė prijungti multimetrą ar srovinį matavimo įrankį (nepridedami)
Komplektacija
- Lizdų maitinimo modulis 230 V AC / 50 Hz, 2P + E, su kabeliu
- Diferencinis jungiklis 40 A / 30 mA (buitinis)
- Apšvietimo grandinė: 10 A saugiklis, jungiklis, potinkinė dėžutė, LED lempa
- Rozečių grandinė: 16 A automatinis jungiklis, lizdas, dėžutė
- Žaliuzių grandinė: 10 A jungiklis, žaliuzių valdiklis, dėžutė, 2 LED simuliatoriai
- Spyna automatinių jungiklių fiksavimui, pakabinama spyna ir įspėjimo ženkliukas „Įrenginys užblokuotas – naudoti draudžiama“
