Saulės sistemos dalyje atliekami bandymai leidžia tirti, kaip keičiasi saulės modulio įtampa ir srovė priklausomai nuo apšvietimo intensyvumo, išmatuoti atviros grandinės įtampą ir trumpo jungimo srovę, įvertinti temperatūros poveikį, taip pat praktiškai sujungti modulius nuosekliai ir lygiagrečiai, stebint, kaip keičiasi sistemos elektriniai parametrai. Papildomai nagrinėjamas pasvirimo kampo poveikis ir šešėliavimo įtaka, o svarbiausia praktinė dalis yra srovės–įtampos charakteristikos ir galios kreivės sudarymas, leidžiantis rasti didžiausios galios tašką ir įvertinti modulio efektyvumą, taip pat atlikti darbą su apkrova.
Vėjo sistemos dalyje tiriama, kaip vėjo greitis ir kryptis veikia generuojamą galią, kaip apkrova keičia rotoriaus judėjimą, ir kaip nustatyti generatoriaus srovės–įtampos charakteristiką. Praktiniuose darbuose galima ieškoti didžiausios galios taško skirtingiems vėjo greičiams, analizuoti „stabilumą“ keičiantis apkrovai, taip pat palyginti, kaip turbinų konstrukcinės savybės daro įtaką rezultatams: menčių skaičius, žingsnis ir menčių forma.
Kuro elementų dalis skirta suprasti vandenilio technologijų logiką nuo vandenilio gamybos iki elektros gavimo. Nagrinėjama bendra sistemos sandara ir kuro elemento struktūra, atliekamas kuro elemento surinkimas, o su elektrolizatoriumi tiriama, kokia minimali įtampa reikalinga vandens skaidymui, koks susidarančių dujų srautas, sudaroma V–I charakteristika ir vertinamas energinis bei Faradėjaus efektyvumas. Kuro elemento režimu tiriama, kaip iš sukaupto vandenilio gaminama elektra, sudaroma V–I ir galios kreivė bei vertinami efektyvumai. Papildomai numatytos užduotys hibridinei autonominei sistemai, kai saulės ir vėjo šaltiniai jungiami su vandenilio kaupimu, o taip pat nagrinėjamas autonomiškumas pavyzdiniame mažo vartotojo modelyje.
Techninė informacija
| Sritis | Aprašymas |
|---|---|

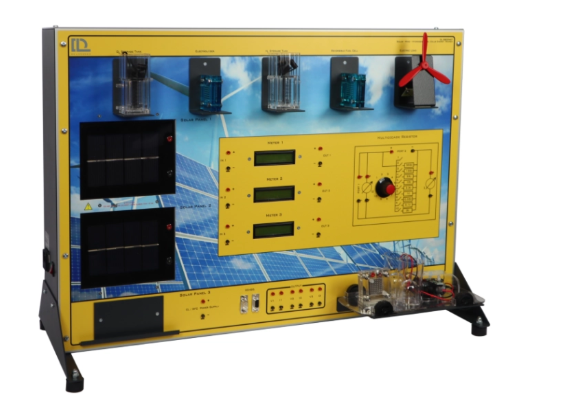

| Paskirtis | Saulės, vėjo ir vandenilio kuro elementų energijos sistemų mokymas ir praktiniai bandymai |
| Komplektacija | Reversiniai PEM kuro elementai, PEM elektrolizatorius, surenkamas reversinis vandenilio kuro elementas, vandenilio ir deguonies talpos, švirkštas, variklis su ventiliatoriumi ir sraigto mente, saulės modulis 1 W, saulės celė 0,75 W, mini vėjo turbina su automatiniu orientavimu į vėjo kryptį ir trifaziu alternatoriumi, transporto važiuoklės modulis su LED apšvietimu ir varikliu, baterijų paketas su laidais, trys nuolatinės srovės matavimo prietaisai (10 V, 2 A), dekadinis rezistorius, dvigubas prožektorius su 2 halogeninėmis lempomis |

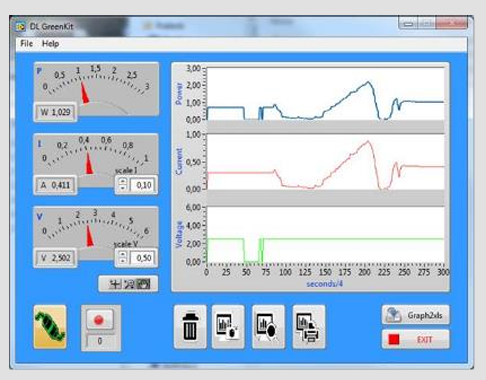

| Kompiuterinis ryšys | Jungimas prie PC per RS485 ir programinė įranga duomenų nuskaitymui bei atvaizdavimui |
| Vidutinė mokymo trukmė | Apie 8 val. |
| Pakuotės matmenys | 0,81 x 0,61 x 0,61 m |
| Neto svoris | 29 kg |
| Pastaba | Reikalingas stalo ventiliatorius, į komplektą neįtrauktas |
