Fotovoltinės dalies mokymasis orientuotas į saulės modulio elgsenos analizę esant skirtingoms sąlygoms. Atliekami bandymai, kai keičiama modulio įkrypa ir azimutas, vertinamas šešėliavimo poveikis, registruojami modulio parametrai ir sudaromos priklausomybės tarp apšvietos ir elektrinių rodiklių. Praktikoje galima gauti įtampos ir apšvietos kreivę, srovės ir apšvietos kreivę bei iš jos apskaičiuoti modulio vidinę varžą, taip pat išmatuoti srovės–įtampos ir srovės–galios kreives. Sistema leidžia matuoti fotovoltinio modulio įtampą ir srovę esant perkrovai, todėl galima aiškiai pademonstruoti ribines darbo sąlygas ir jų įtaką energijos išgavimui.
Vėjo energijos dalis leidžia susipažinti su vėjo turbinos sandara ir veikimo principais, atlikti valdymą per turbinos jungiklį, skaičiuoti vėjo galią ir lyginti ją su elektrine galia, kurią realiai pagamina generatorius. Mokymų metu galima analizuoti darbą be apkrovos ir su apkrova, vertinti sistemos stabilumą, atlikti energijos balanso skaičiavimus ir nustatyti bendrą „on-grid“ vėjo sistemos efektyvumą. Kadangi stendas numato darbą su tinklu, galima tirti ir avarines situacijas, pavyzdžiui, kaip sistema reaguoja į tinklo sutrikimą ar dingimą.

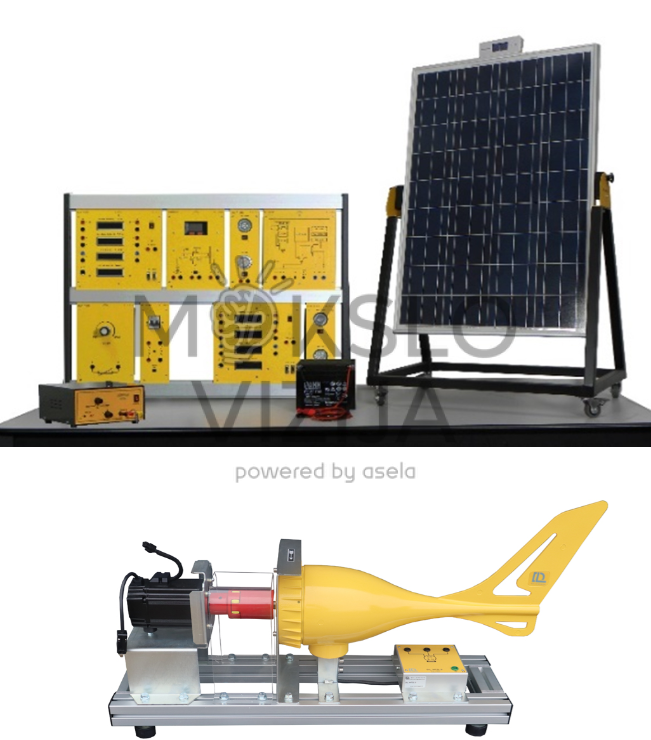

Stendo struktūra suformuota iš kelių funkcinių modulių, kurie sujungti į vientisą mokymo platformą. Į komplektą įtrauktas reostato modulis, tinklo stebėjimo modulis vienfazio kontūro elektriniams parametrams matuoti, apsaugos (jungiklio) modulis, pastovus vienfazis maitinimo šaltinis, atitinkantis tinklo įtampą, bei papildomas stabilizuotas 12 V nuolatinės srovės išėjimas matavimo modulių maitinimui. Į sistemą integruotas reguliuojamas fotovoltinis modulis su apšvietos matavimo elementu ir temperatūros jutikliu, vėjo turbinos simuliavimo variklio/generatoriaus mazgas su bešepečiu varikliu ir trifaziu nuolatinių magnetų generatoriumi, bešepečio variklio pavaros valdymo modulis, anemometras bei kintamos apkrovos modulis su atskirai valdomomis lempomis. Taip pat numatyti vienfaziai ir trifaziai tinkliniai inverterių moduliai, leidžiantys praktiškai parodyti energijos perdavimą į elektros tinklą ir darbą su skirtingomis apkrovomis.
Matavimų ir analizės dalis paremta multifunkciniais matavimo moduliais, kurie apima saulės apšvietos intensyvumo, saulės modulio temperatūros, dviejų nuolatinės srovės galios matuoklių ir vieno kintamosios srovės galios matuoklio funkcijas, taip pat atskirą multifunkcinį matavimo modulį vėjo sistemoms, kuriame įrengti keli atskiri prietaisai pagrindiniams vėjo sistemos parametrams stebėti. Visa įranga montuojama ant trijų lygių rėmo, kad modulius būtų patogu jungti, keisti konfigūraciją ir atlikti eksperimentus nuosekliai pagal mokymo programą. Vidutinis rekomenduojamas mokymų laikas – apie 10 valandų, o supakavimui numatyti matmenys yra apie 2,12 x 1,12 x 1,13 m.
Papildomai gali būti naudojamas apšvietimo modulis darbui patalpose, kai reikia užtikrinti stabilų ir reguliuojamą šviesos srautą fotovoltiniam moduliui. Tai leidžia atlikti eksperimentus nepriklausomai nuo lauko sąlygų ir tiksliau kartoti bandymus su skirtingais apšvietimo lygiais.
