Mokymo tikslai apima visų sistemos komponentų identifikavimą ir jų tarpusavio veikimo analizę, techninių parametrų interpretavimą, vietinį procesoriaus valdymą, konvektorinio šildytuvo įjungimą ir testavimą, rezervinės energijos aktyvavimą, recirkuliacinio siurblio priverstinį įjungimą, karšto vandens ruošimo ir oro kondicionavimo sistemų parinkimo kriterijų analizę, montavimo ir priežiūros principų nagrinėjimą bei valdymo sistemos pateikiamų duomenų interpretavimą.

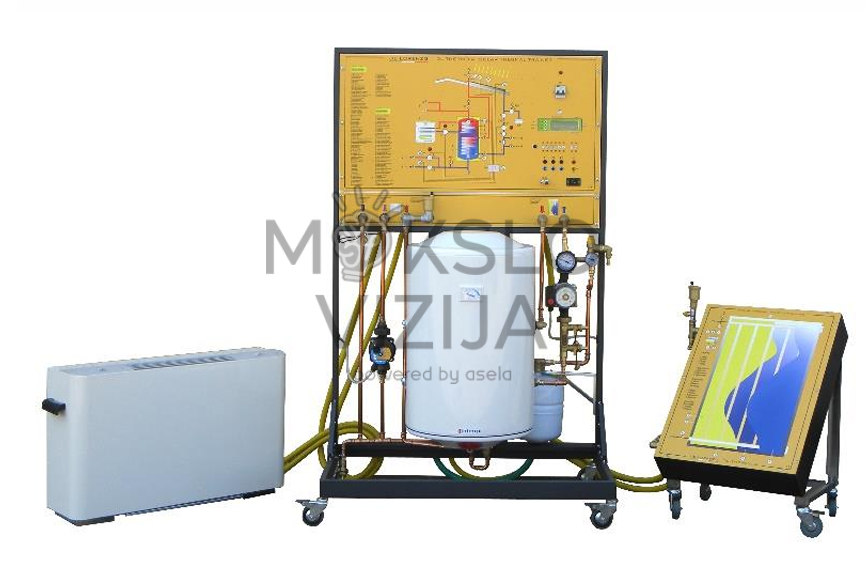

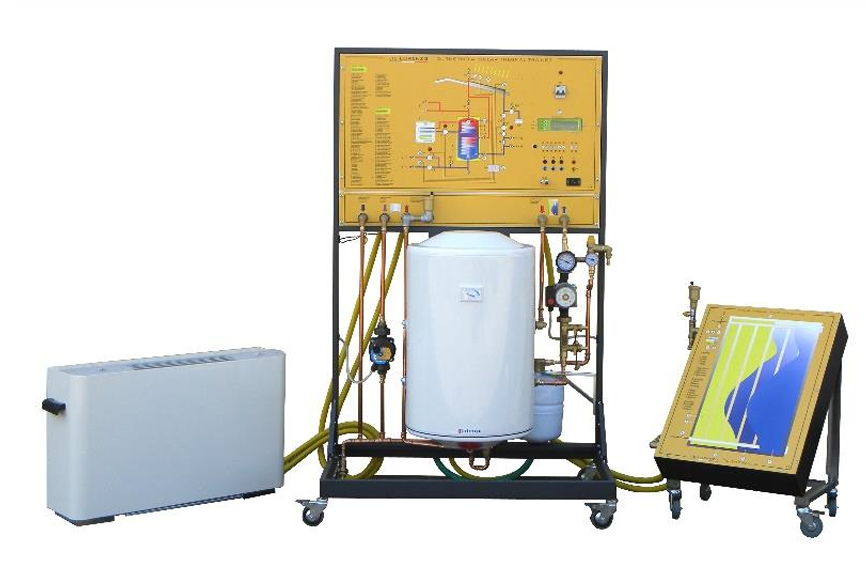

Sistema sudaryta iš trijų pagrindinių darbo blokų.
Pagrindinis modulis
Modulis turi priekinį skydą su visos sistemos blokine schema. Jame integruoti pirminės ir antrinės grandinės cirkuliacijos, kaupimo ir valdymo komponentai. Visi elementai išdėstyti vertikaliai ant pagrindo, kad būtų užtikrinta patogi prieiga montavimo, demontavimo ir priežiūros darbams praktinių užsiėmimų metu.
Viršutinėje dalyje įrengtas valdymo pultas su elektroniniu valdikliu ir LCD ekranu, skirtu temperatūrų, apšvitos ir kitų parametrų atvaizdavimui. Taip pat integruoti būsenos indikatoriai. Galinėje dalyje įrengtos hidraulinės jungtys: šalto vandens įvadas, karšto sanitarinio vandens išvadas, jungtis su saulės kolektoriumi ir kiti prijungimo taškai.
Sistemoje integruotos šešios temperatūros matavimo zonos keturiose skirtingose vietose bei saulės spinduliuotės jutiklis, leidžiantis apskaičiuoti sugeneruotą energiją. Duomenys gali būti perduodami į kompiuterį per specialią programinę įrangą, skirtą duomenų kaupimui ir analizei.
Saulės kolektoriaus simuliatorius
Mokymui klasėje naudojamas saulės kolektoriaus simuliatorius, maitinamas iš elektros tinklo. Jis leidžia atlikti praktinius bandymus nepriklausomai nuo oro sąlygų ir užtikrina pastovias, reguliuojamas darbo sąlygas.
Konvektorinis šildytuvas
Sistema papildyta konvektoriniu šildytuvu, prijungiamu per lanksčias jungtis. Šis elementas leidžia praktiškai stebėti pagaminto karšto vandens panaudojimą šildymo procese. Konstrukcija pakankamai atvira, todėl gali būti naudojama ir su kitais šilumos vartotojais, tokiais kaip grindinis šildymas ar karšto vandens tiekimo sistemos.
Techninės charakteristikos
Vidutinė mokymo trukmė – apie 8 valandos.
Apytiksliai transportavimo matmenys – 1,77 × 1,22 × 1,91 m.
Bendras svoris – apie 283 kg.
Grynasis svoris – apie 124 kg.
Alternatyvi versija
Galima versija su realiu saulės kolektoriumi, montuojamu ant metalinės konstrukcijos ir prijungiamu prie pagrindinio modulio lanksčiomis žarnomis. Sistema aprūpinta išleidimo, saugos ir užpildymo vožtuvais. Konstrukcija leidžia atlikti realių darbo sąlygų analizę lauko sąlygomis.
Šis mokomasis stendas suteikia galimybę išsamiai nagrinėti saulės šiluminės energijos sistemas, jų projektavimo, eksploatavimo ir diagnostikos principus bei įgyti praktinių įgūdžių dirbant su realiais hidrauliniais ir valdymo komponentais.
