Mokymosi eiga apima nuosekliai parengtus bandymus, leidžiančius ištirti vieno saulės elemento elektrines charakteristikas ir nubraižyti I–U kreives, įskaitant temperatūros įtaką. Toliau nagrinėjami dviejų elementų sujungimai nuosekliai ir lygiagrečiai, parodant, kaip nuoseklus jungimas didina išėjimo įtampą, o lygiagretus jungimas leidžia pasiekti didesnę srovę ir geresnes srovės galimybes. Vėlesniuose darbuose pereinama prie saulės modulio (panelės) tyrimo, kai, supratus sujungimų įtaką, analizuojamas kelių elementų darbas kartu ir energijos „surinkimo“ didinimo galimybės.
Didelė mokymosi dalis skirta energijos kaupimui ir akumuliatoriaus valdymui. Rinkinys leidžia stebėti įkrovos lygį ir analizuoti iškrovimo procesą geliniame akumuliatoriuje, suprasti, kodėl energijos kaupimas yra būtinas norint panaudoti dieną sukauptą energiją vakare ar naktį. Praktikoje atliekami įkrovimo bandymai, naudojant srovės reguliatorių, kai pabrėžiama, kad saulės modulis ir akumuliatorius veikia vienas kitą, ir dėl to įkrovimas reikalauja valdymo. Taip pat atliekamas įkrovimas naudojant įkrovos reguliatorių, kur akcentuojamas poreikis valdyti modulio I–U charakteristiką, kad būtų į akumuliatorių perduodama kuo daugiau galios, kartu kontroliuojant akumuliatoriaus įtampą, kad būtų išvengta perkrovimo.
Rinkinys skirtas ne tik matavimams, bet ir realiems taikymams, todėl numatyta šviesos šaltinių palyginimo užduotis, kur galima analizuoti dviejų skirtingų šviesos šaltinių poveikį fotovoltiniam elementui ir sistemos veikimui. Taip pat nagrinėjamas išmanus energijos valdymas, kai analizuojamas vietinio apšvietimo energijos suvartojimas, įvertinant šviesos efektyvumą, naudojimo laiką ir balansą tarp pagamintos ir suvartotos saulės energijos. Papildomai pateikiama galimybė kurti savo bandymus naudojant eksperimentinę kontaktinę plokštę, pavyzdžiui, suprojektuoti paprastą šviesos reguliatorių.
Techninė informacija
| Parametras | Reikšmė |
|---|---|
| Paskirtis | Fotovoltinės saulės energijos mokymas ir praktiniai bandymai autonominėje sistemoje su energijos kaupimu |
| Mokymosi temos | Vieno elemento I–U charakteristika ir temperatūros įtaka, nuoseklus ir lygiagretus sujungimas, saulės modulio charakteristikos, akumuliatoriaus įkrova ir iškrova, įkrovimas su srovės ir įkrovos reguliavimu, šviesos šaltinių palyginimas, išmanus energijos valdymas, eksperimentai su kontaktine plokšte |

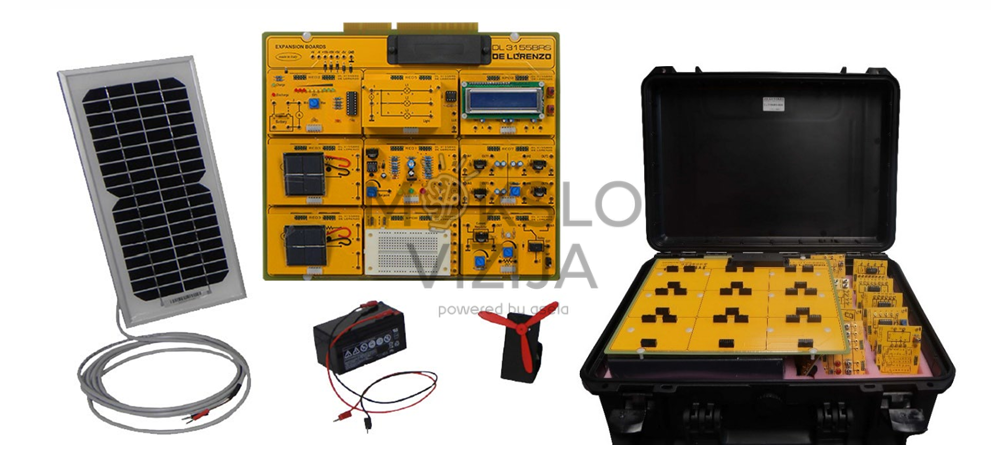

| Komplektacijos blokai | Pagrindinė bazinė plokštė, dvi saulės elemento plokštės, akumuliatoriaus įkrovos reguliatoriaus plokštė, dvigubo voltmetro plokštė, įtampos reguliatorių plokštė, akumuliatoriaus lygio stebėjimo plokštė, šviesos testavimo plokštė, srovės valdiklio ir relės plokštė, kontaktinė plokštė, 12 V akumuliatoriaus modulis, 5 W saulės modulio plokštė, ventiliatoriaus modulis kaip apkrova |
| Priedai | Nuolatinės srovės maitinimo šaltinis su ±5 V 1 A ir ±15 V 1 A išėjimais, teorinis ir praktinis vadovas, laidų rinkinys, transportavimo dėklas |
| Plokštės matmenys | 297 x 260 mm |
