Mokymosi tikslai
- Fotovoltinės sistemos analizė izoliuotame režime
- PLC programavimas
- Priežiūros programos kūrimas naudojant jutiklinį ekraną
- Srovės matavimas naudojant ampermetrą
- Fotovoltinės sistemos efektyvumo tyrimas

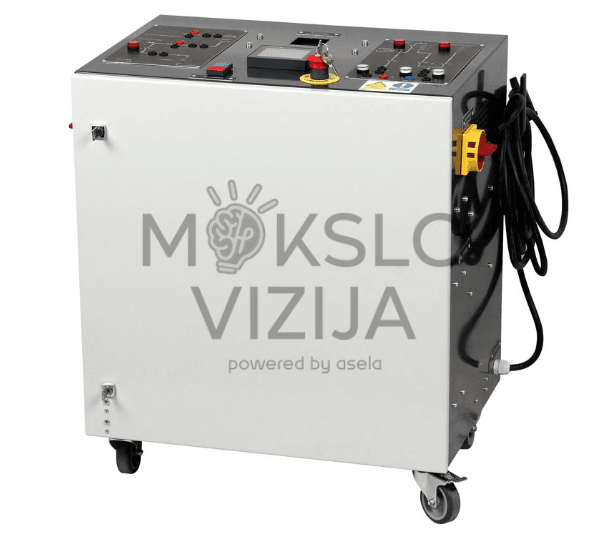

Techninės savybės

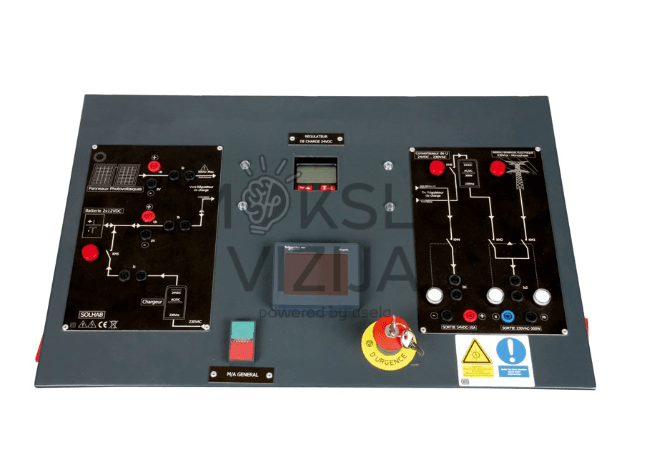

Viršutinė dalis:
- Pagrindinis įjungimo/išjungimo jungiklis ir avarinio stabdymo mygtukas
- 24VDC baterijų įkrovimo jungiklis
- 3,4 colių spalvotas QVGA jutiklinis ekranas (320 x 240 pikselių) su Ethernet jungtimi
- Saulės įkrovimo reguliatorius
- Du sinoptiniai schemų vaizdai su indikacinėmis lemputėmis
- Saugios 230V AC išėjimo jungtys
Šoninė dalis:
- Saugios įėjimo jungtys saulės panelės įtampai
- Pagrindinis tinklo izoliavimo jungiklis
- Saulės panelės izoliavimo saugos jungiklis
- RJ45 Ethernet jungtis
Vidinė dalis:
- Dvi 12VDC-12Ah baterijos ir 24V baterijų įkroviklis
- 24VDC/230VAC-50Hz 300W grynos sinusoidės inverteris
- Ethernet PLC
- Analoginė plokštė su 2 įėjimais (0-10V/4-20mA) ir 1 išėjimu (0-10V/4-20mA)
- 4 prievadų Ethernet jungiklis
- Apsaugos įrenginiai, įskaitant durų atidarymo saugą
Fotovoltinė saulės panelė:
- Naudinga monokristalinių ląstelių plotas: 1,5 m²
- Atviros grandinės įtampa: 57V DC
- Optimalios veikimo įtampa: 47V DC
- Trumpasis jungimas: 4,6A
- Optimalus veikimo srovė: 4,3A
- Maksimali galia: 200Wc (±10%)
- Reguliuojamas pasvirimo kampas nuo 5° iki 70°
- Lengvas ir lengvai perkeliamas
- Išmatavimai:
- Sulankstyta: 1620 x 1060 x 100 mm
- Išskleista (70°): 2100 x 1060 x 700 mm
