Saulės Centrinių Įkrovimo Zonų Sistemos

Pagrindinės savybės

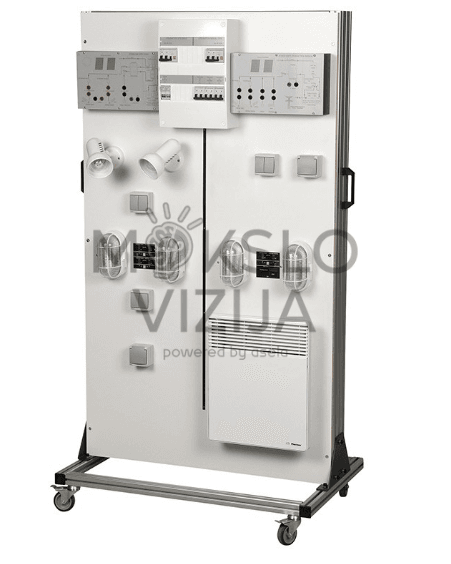

• Mobilumas: Įrenginys sumontuotas ant ratukų, leidžiantis lengvai perkelti ir naudoti įvairiose mokymo aplinkose.
• Vertikalus skydas: Atkuria buitinės elektros instaliacijos elementus, leidžiant naudoti saulės centrinių generuojamą įtampą.
• Apsauga: Galinis skydas apsaugo elektros laidus, užtikrinant saugų naudojimą.

Konfigūracijos

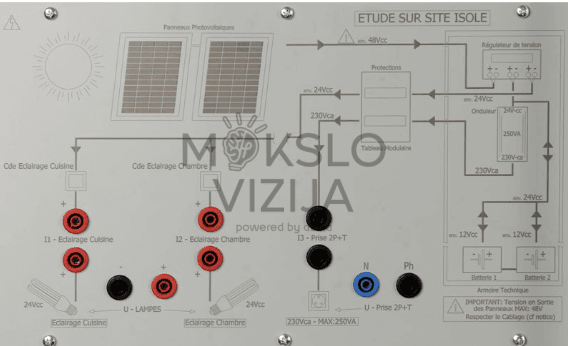

1. Izoliuotam naudojimui (be elektros tinklo):
   • 1 diferencialinis jungiklis 16A/30mA
   • 1 DC jungiklis 10A
   • 2 žemos energijos sąnaudos 24VDC šviestuvai su jungikliais
   • 2 šviestuvai 230VAC su jungikliais
   • 1 230VAC 50Hz lizdas (2P+T)
   • 1 sinoptinis blokas su saugumo terminalais srovės (I) ir įtampos (U) matavimams skirtinguose grandinėse

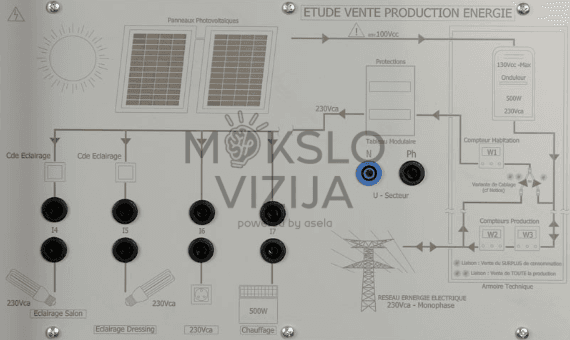

2. Naudojimui su elektros tinklu:
   • 1 įvadinis jungiklis 500mA
   • 1 diferencialinis jungiklis 16A/30mA
   • 3 termomagnetiniai jungikliai
   • 2 šviestuvai 100W-230VAC su jungikliais
   • 1 500W konvektorius
   • 1 230VAC 50Hz lizdas (2P+T)
   • 1 sinoptinis blokas su saugumo terminalais srovės (I) ir įtampos (U) matavimams skirtinguose grandinėse

Mokymosi tikslai

• Suprasti buitinių elektros instaliacijų veikimą tiek izoliuotose, tiek su tinklu sujungtose sistemose.
• Praktikuoti elektros grandinių sujungimą ir matavimus.
• Analizuoti energijos vartojimą ir efektyvumą skirtingose konfigūracijose.
