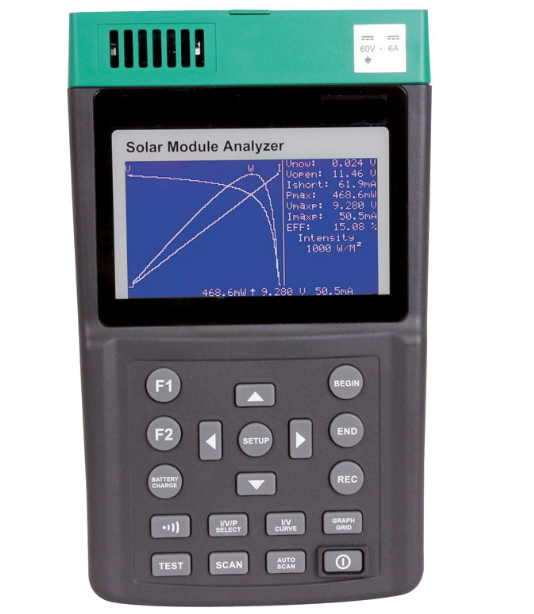

Matavimų interpretavimui patogu tai, kad ekrane pateikiama I = f(V) kreivė su žymekliu, leidžiančiu pasirinkti konkretų darbo tašką ir atlikti rankinį testą norimoje kreivės vietoje. Tai ypač naudinga mokymo procese, kai reikia pademonstruoti, kaip modulis elgiasi skirtingose apkrovos sąlygose, arba diagnostikoje, kai norima patikrinti konkretų veikimo režimą. Įrenginys taip pat leidžia apskaičiuoti efektyvumą procentais ir įvertinti galią ploto vienetui W/m², todėl patogu analizuoti modulių darbą ir energijos konversijos kokybę, lyginant skirtingus modulius ar skirtingas apšvietimo sąlygas.
Techninė informacija
| Parametras | Reikšmė |
|---|---|
| Paskirtis | Saulės modulio elektrinių parametrų matavimas ir I–V charakteristikos analizė |
| Pagrindinės funkcijos | Srovės ir įtampos kreivės braižymas, automatinis didžiausios galios taško paieškos režimas, rankinis testas pasirinktame taške |
| Didžiausios galios taškas | Automatinis Pmax paieškos režimas, iki 60 V ir iki 6 A |
| Rodomi parametrai | Pmax, Vmaxp, Imaxp, atviros grandinės įtampa, trumpo jungimo srovė |
| Grafikai | I = f(V) kreivė su žymekliu |
| Skaičiavimai | Efektyvumas procentais, galia ploto vienetui W/m² |
| Įtampos diapazonas 10 V | Tikslumas 0,001 V |
| Įtampos diapazonas 60 V | Tikslumas 0,01 V |
| Srovės diapazonas 1 A | Tikslumas 0,1 mA |
| Srovės diapazonas 6 A | Tikslumas 1 mA |
| Bendras tikslumas | 1 % + 18 skaitmenų |
