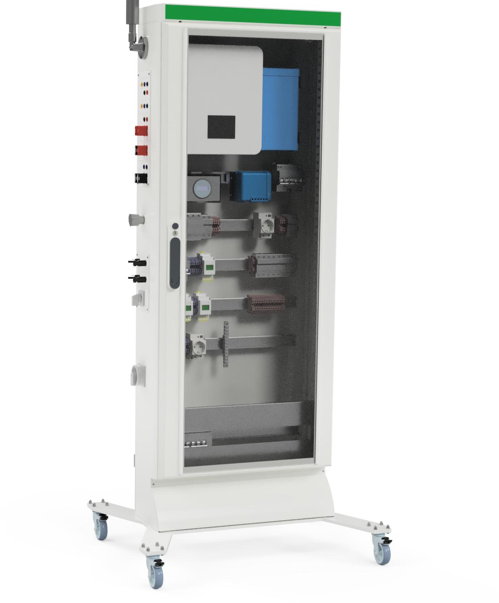

Įrenginys pasižymi kompaktišku dizainu, mobiliu rėmu su ratukais ir tvirta konstrukcija. Visos jungtys, valdikliai ir apsaugos sumontuoti priekinėje pusėje, todėl mokiniai gali saugiai ir patogiai atlikti praktinius bandymus bei matavimus.
Kabinete integruoti pagrindiniai komponentai, reikalingi realiam energijos valdymo procesų modeliavimui: inverteriai, įkrovimo valdikliai, apsaugos nuo viršįtampių, diferencialiniai jungikliai, matavimo prietaisai bei įtampos keitikliai.
| Komponentas | Aprašymas |
|---|---|
| Automatiniai išjungikliai | 2 vnt. |
| Diferencialai | 300 mA – 16 A ir 30 mA – 16 A papildomai apsaugai |
| Apsaugos | Žaibo ir viršįtampių apsauga su saugikliais |
| Matavimo prietaisai | 3 energijos matuokliai su 100 Wh raiška |
| Inverteris | Šaltinio inverteris su 700 W vardine galia |
| Įtampos keitiklis | 24 V DC / 230 V AC – 400 W |
| Įkrovimo valdiklis | 12/24/48 V DC – 20 A |
| Saulės jungčių komplektas | Įtrauktas standartinis jungčių rinkinys |
| Avarinis jungiklis | Grybo formos avarinis stabdis avarinėms situacijoms |
| Matmenys | 800 × 600 × 1850 mm |
| Konstrukcija | Metalinis korpusas su mobiliais ratukais ir stabdžiais |
Pagrindiniai privalumai
- Puikiai tinka praktiniam mokymui ir laboratoriniams darbams.
- Leidžia realistiškai modeliuoti elektros energijos paskirstymo sistemas.
- Užtikrina mokymo proceso saugumą dėl integruotų apsaugų ir aiškios jungčių išdėstymo struktūros.
- Mobili konstrukcija leidžia lengvai perkelti įrenginį tarp klasių ar laboratorijų.
- Skatina mokinių įsitraukimą į praktinius atsinaujinančios energetikos eksperimentus.
Tinkamumas
Šis mokomasis elektros kabinetas puikiai tinka:
- Profesinėms mokykloms ir kolegijoms.
- Techninio ugdymo centrams.
- Mokslinių tyrimų laboratorijoms.
- Aplinkosaugos ir energetikos mokymo programoms.
