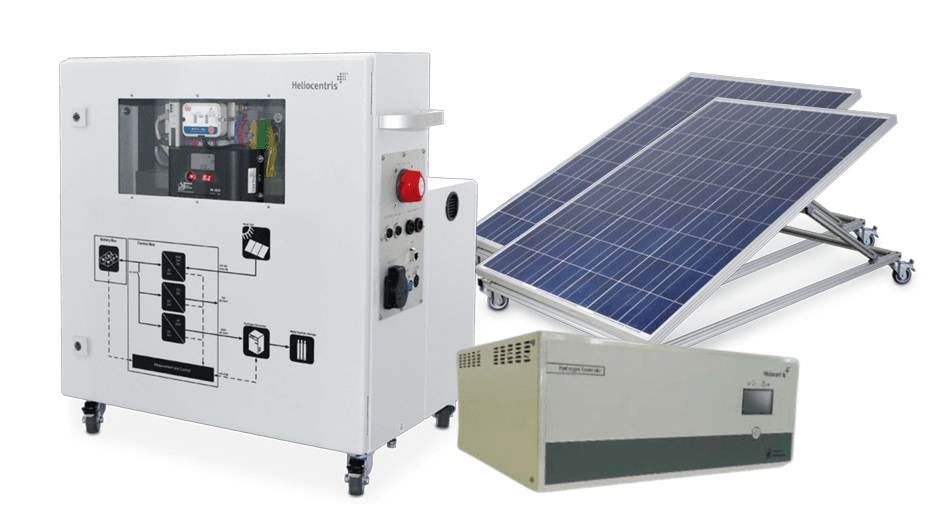

Pagrindiniai komponentai

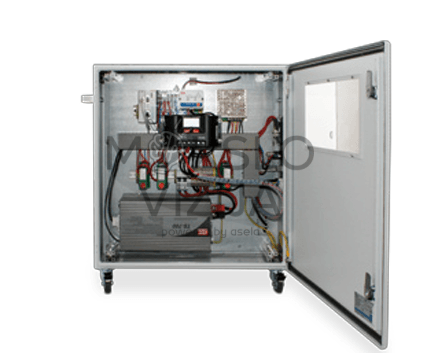

- Technologinis sistemos blokas
– Visiškai sukomplektuotas modulis su matavimo elektronika, akumuliatoriais, inverteriu ir reguliatoriumi.
– Gali tiekti iki 700 W nuolatinės apkrovos.

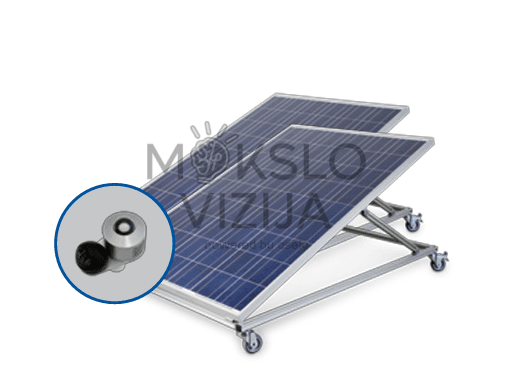

– Įtrauktas Ethernet ryšys valdymui ir duomenų surinkimui. - Saulės modulių vienetai
– 2 mobilūs 250 W polikristaliniai moduliai.
– Reguliuojamas pasvirimo kampas.
– Galimas papildomas jutiklių komplektas (temperatūra, spinduliuotė, kompasas). - Vandenilio generatorius
– Galia: 72 l/h.
– Aukštas grynumas: > 99,99999 %.
– Tinkamas nepertraukiamam veikimui.
– PC sąsaja valdymui. - Vandenilio saugykla (nepridedama)
– Metalo hidrido talpyklos: 760 Nl talpos.
– Greito prijungimo jungtis.
Funkcinis principas
Saulės moduliai generuoja nuolatinę srovę, kuri krauna akumuliatorius per įtampos reguliatorių. Kai akumuliatorius pasiekia reikiamą įkrovą, sistema tiekia energiją vandenilio generatoriui. Sugeneruotas vandenilis laikomas specialiose talpyklose, užtikrinant nenutrūkstamą veikimą net esant nepastoviam saulės intensyvumui.
Programinė įranga

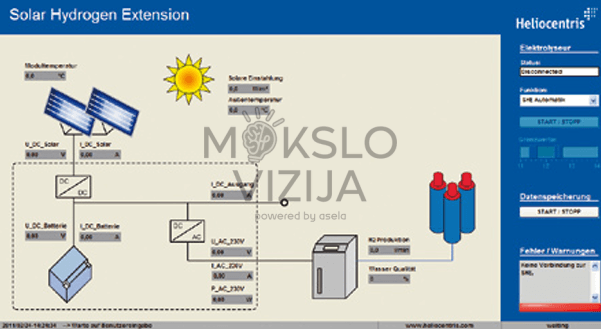

- Duomenų vizualizacija ir sistemos valdymas.
- Energijos efektyvumo analizė (pvz., Sankey diagrama).

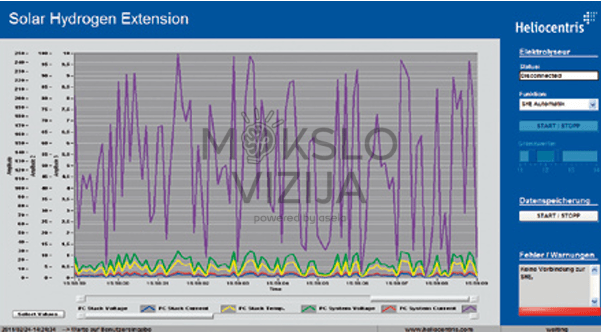

- Sistemos komponentų srovės ir įtampos stebėsena.
- Galimybė eksportuoti duomenis ir nustatyti reguliavimo ribas akumuliatorių apsaugai.
Papildoma medžiaga (rinkinys mokymuisi)
- Išsamus naudotojo vadovas.
- Mokslinė medžiaga apie vandenilį.
- Eksperimentų vadovas su schemomis, užduotimis ir sprendimais.
- CD su PDF eksperimentų lapais.
- Pavyzdiniai eksperimentai: saulės modulių derinimas, elektrolizerio efektyvumo analizė ir kt.
Techniniai duomenys (santrauka)
- Sistemos galia: iki 700 W (trumpam iki 1050 W)
- Įtampos: 24 V DC, 230 V AC
- Akumuliatoriai: 2 vnt. 12 V, 55 Ah
- Vandenilio generatorius: 72 l/h, 16 bar, 1,1 l vidinė talpa
*Galima integracija su kitais mokymo produktais:
Kuro elementų treniruoklis
Hibridinė energijos labaratorija
