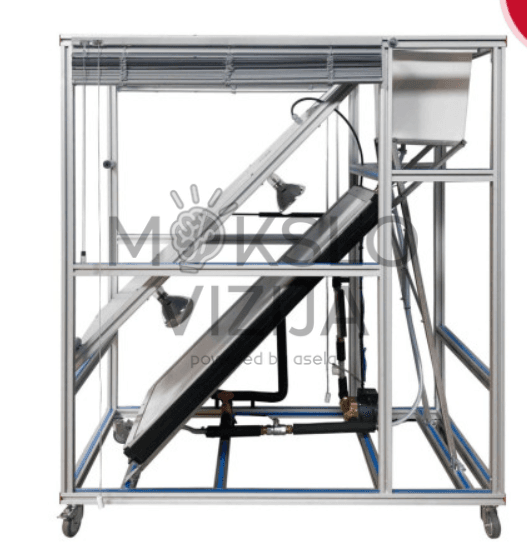

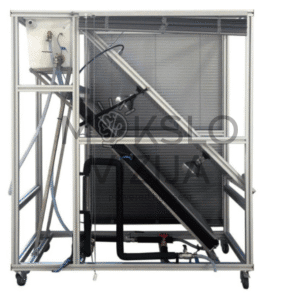

Sistemos sudėtis
- Saulės šilumos panelė
- Talpa
- Saulės simuliatorius
- Lempos
- Siurblinė sistema
- Temperatūros jutikliai
- Srauto jutiklis
Pagrindinės savybės
- Saulės panelė pagaminta iš polikarbonato, sumontuota ant metalinės konstrukcijos, su šilumos nešėjo kanalu. Paviršiaus geometrija sukurta taip, kad būtų pasiektas maksimalus sugertos energijos kiekis.
- Talpa atitinka techninius reikalavimus, tiek konstrukcijos, tiek įrangos požiūriu. Karšto vandens išėjimas įrengtas per išleidimo angą talpos viršuje.

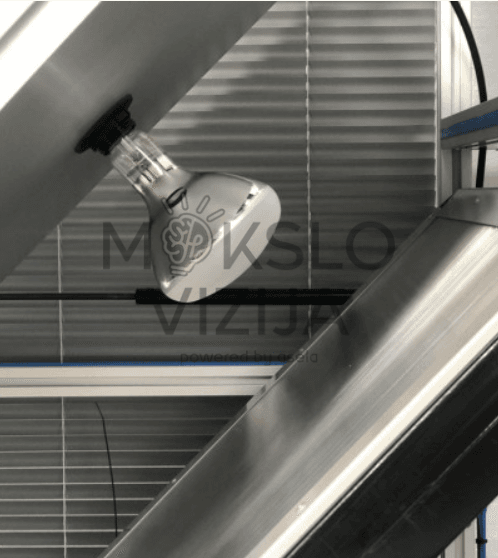

- Saulės simuliatoriaus lempos skleidžia spinduliavimą, artimą natūraliai saulės šviesai.

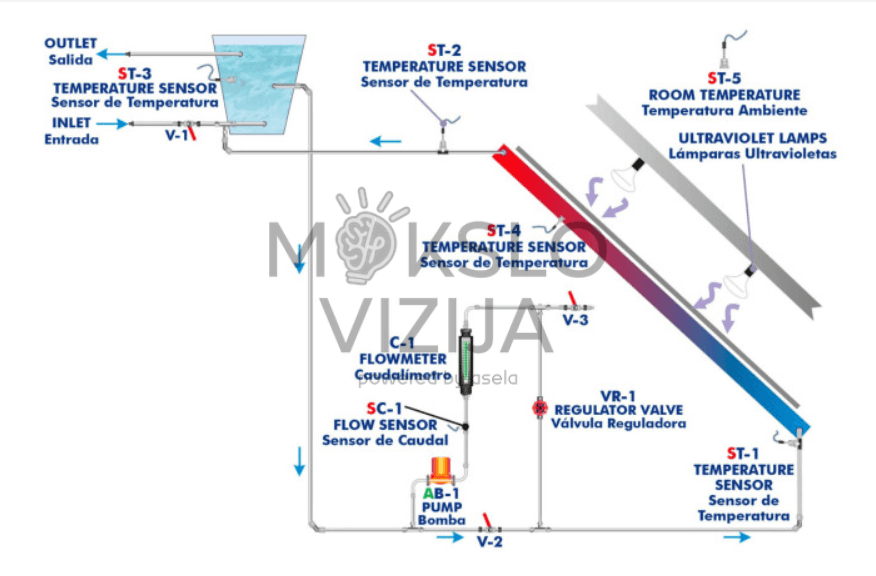

- Sistemoje galima imituoti du veikimo režimus: natūrali cirkuliacija be siurblio (termosifoninis režimas) arba aktyvi cirkuliacija naudojant siurblį.
- Penki temperatūros jutikliai leidžia stebėti šiluminį procesą skirtinguose taškuose.
- Srauto matuoklis ir jutiklis leidžia tiksliai nustatyti šilumnešio judėjimą per siurblį ir kolektorių.
- Sistema turi vieną maitinimo įvadą ir gali būti prijungta prie standartinio tinklo.
Valdymas ir stebėsena

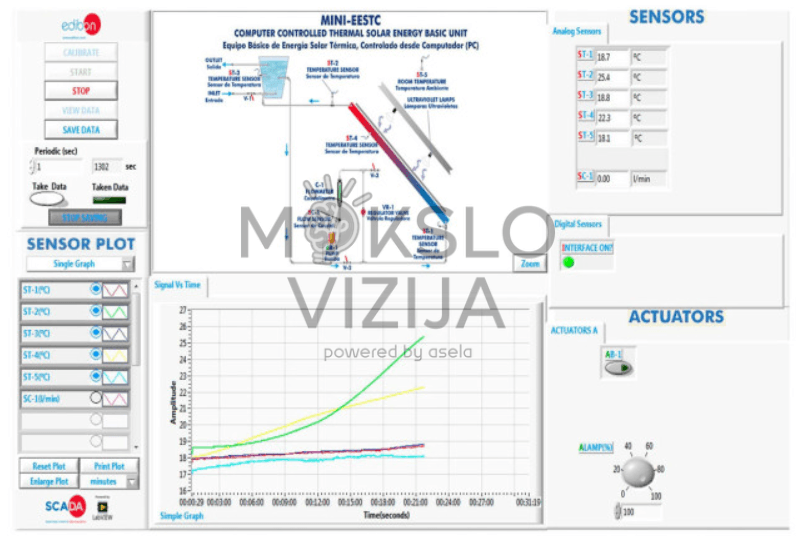

Sistema valdoma kompiuteriu per SCADA platformą. Komplektą sudaro:
- Mokymo stendas

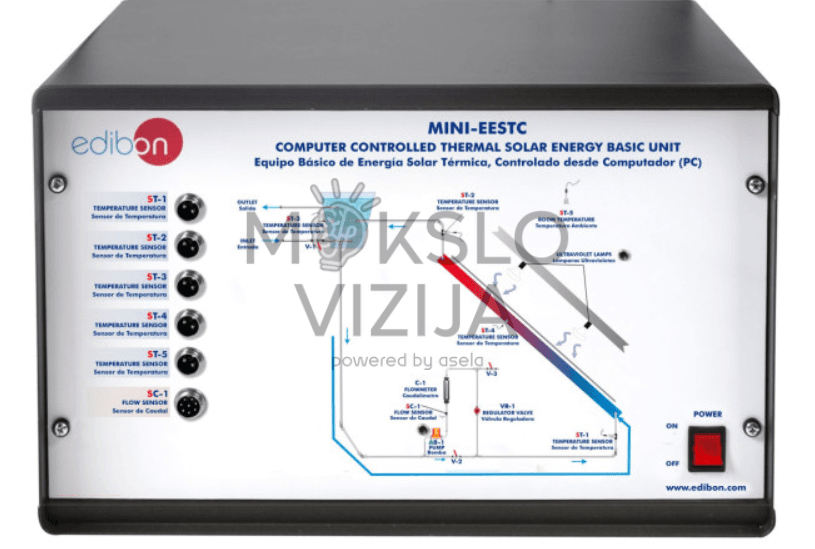

- Valdymo sąsajos blokas
- Duomenų kaupimo plokštė
- Valdymo bei duomenų analizės programinė įranga
Visa įranga leidžia tiksliai stebėti parametrus ir valdyti procesus realiuoju laiku, suteikiant studentams vertingų praktinių įgūdžių.
