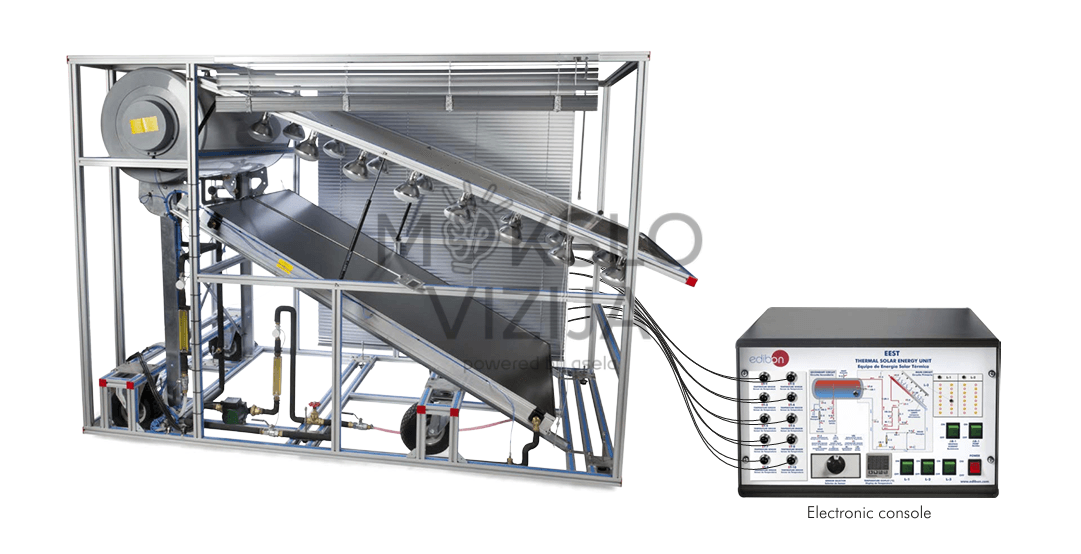

Sudedamosios dalys
- Saulės šilumos kolektorius
- Akumuliacinė talpa
- Saulės simuliatorius
- Siurblinė sistema
Pagrindinės savybės
- Saulės kolektorius montuojamas ant aliuminio rėmo, vanduo teka variniais vamzdeliais. Kolektoriaus paviršiaus forma sukurta taip, kad būtų pasiekta didžiausia šilumos absorbcija.
- Akumuliacinė talpa apsaugota nuo korozijos, turi šildymo elementą ir saugos funkciją, apsaugančią nuo perkaitimo.
- Saulės simuliatoriaus lempos skleidžia spinduliuotę, panašią į natūralią saulės šviesą. Šviesa kolektoriuje paverčiama šiluma ir perduodama šilumos perdavimo skysčiui.
- Galimos trys simuliacijos konfigūracijos: įjungtos visos lempos, įjungta pusė lempų zigzago principu arba įjungta tik viena lempa.
- Sistemoje įrengtas siurblys, leidžiantis vykdyti priverstinę skysčio cirkuliaciją per akumuliacinę talpą.
- Sumontuoti jutikliai ir matuokliai registruoja temperatūrą ir srautą, įrengti apsauginiai vožtuvai nuo viršslėgio.
Techniniai duomenys
- Konstrukcija: anoduotas aliuminio rėmas, dažyto plieno panelės.
- Mobilumas: sistema su ratukais patogiam pervežimui.
- Metalinės dalys: pagrindiniai komponentai pagaminti iš nerūdijančiojo plieno.
- Priekinė panelė: schematiškai pavaizduotas realių komponentų išdėstymas.
Saulės kolektorius
- Sujungimas su akumuliacine talpa per varinius vamzdžius su izoliacija
- Kolektoriaus paviršiaus plotas: 1,92 m²
- Medžiaga: grūdintas stiklas
Akumuliacinė talpa
- Vakuuminė emaliuota talpa su didelio efektyvumo šildymo kontūru ir antikorozine apsauga
- Papildomas šildymo elementas: 2400 W
- Temperatūros reguliavimas per kontaktinį termostatą
- Talpa: 154 l
- Maksimalus slėgis: 8 bar
- Maksimali temperatūra: 110 °C
Saulės simuliatorius
- Reguliuojamo aukščio aliuminio konstrukcija
- 16 lempų po 300 W, paskirstytų į nepriklausomus kontūrus
- Elektrinė apsauga – magnetoterminė sistema
- Trys veikimo režimai: įjungiamos visos lempos, pusė lempų zigzagu arba viena lempa
Siurblinė sistema
- Cirkuliacinis siurblys: debitas 0–2 l/min, slėgis iki 0,6 bar
- Srauto matuokliai:
- 0,2–2 l/min (priverstinei cirkuliacijai su siurbliu)
- 4–50 cm³/min (laisvai cirkuliacijai be siurblio)
- 1,5–10 l/min (antrinėje grandinėje)
- 10 temperatūros jutiklių (J tipo)
- Manometras: 0–4 bar
- 2 apsauginiai vožtuvai nuo viršslėgio
Papildomos savybės
- Saulės panelė turi specialias žaliuzes, leidžiančias sumažinti tiesioginį kontaktą su spinduliuote
- Sistemos veikimas gali būti stebimas ir valdomas realiu laiku per programinę įrangą
