Pagrindinės ypatybės:
- Pažangi realaus laiko SCADA ir PID valdymo sistema.
- Atviro tipo valdymas + kelių kanalų valdymas + realaus laiko valdymas.
- Specializuota EDIBON valdymo programinė įranga, paremta LabVIEW sistema.
- „National Instruments“ duomenų kaupimo plokštė (250 KS/s, tūkstančiai pavyzdžių per sekundę).
- Įtraukti kalibravimo pratimai padeda vartotojui išmokti, kaip kalibruoti jutiklius ir kodėl svarbu patikrinti jų tikslumą prieš atliekant matavimus.
- Projektoriaus ir/arba interaktyvios lentos suderinamumas leidžia vienu metu demonstruoti ir aiškinti visai klasei.
- Galimybė atlikti taikomuosius tyrimus, realistinę pramoninę simuliaciją, mokymus ir pan.
- Vartotojo atliekamas nuotolinis valdymas bei EDIBON techninio palaikymo galimybė visada įtraukta.
- Visiškai saugu: įdiegta 4 saugos sistemų apsauga (mechaninė, elektrinė, elektroninė ir programinė).
- Sukurta ir pagaminta pagal kelis kokybės standartus.
- Papildoma ICAI programinė įranga leidžia kurti, redaguoti ir atlikti praktines užduotis, testus, skaičiavimus ir kt., taip pat stebėti vartotojo pažangą.
- Įrenginys sukurtas taip, kad būtų galima plėsti ir integruoti su kitomis sistemomis. Dažnas plėtros būdas – EDIBON Scada-Net (ESN) sistema, kuri leidžia keliems studentams vienu metu naudotis keliais įrenginiais tinkle.
*Kad veiktų reikalingo medžio paletės – EN plus A1
Pagrindinis įrenginio elementas – biomasės katilas, kuris šildo vandenį, tekantį per kitus komponentus ir perduodantį šilumą.
Tai 16 kW biomasės katilas, kūrenamas granulėmis ar kitais granuliuotais kuru. Katilo korpusas pagamintas iš 5 mm storio plieno, užtikrinančio ilgą eksploatavimo laiką. Jame įrengtas aukštos temperatūros nerūdijančio plieno degiklis su savaiminio išsivalymo sistema, leidžianti naudoti įvairių rūšių granuliuotą kurą, ne tik medžio granules.
Katilas turi pelenų surinkimo dėžes, be to, lengva pasiekti valymo ir priežiūros zonas.
Katilas šildo vandenį, kuris cirkuliuoja sistemoje kompiuteriu valdomo cirkuliacinio siurblio pagalba.
Įrenginys taip pat turi kompiuteriu valdomą trijų krypčių elektromagnetinį vožtuvą, kuris paskirsto biomasės katilo pašildytą vandenį į dvi pagrindines grandines: viena – į kaupimo talpos dvigubą apvalkalą, siekiant ruošti buitinį karštą vandenį; kita – į šilumos bloką, skirtą patalpų šildymui.
Kai vožtuvas aktyvuojamas, vanduo teka abiem kryptimis. Kai vožtuvas išjungiamas, vandens tekėjimas į šildymo bloką nutraukiamas ir padidėja srautas į karšto vandens kaupimo talpą.
Kaupimo talpos talpa – 60 l, pagaminta iš AISI 316 Ti nerūdijančio plieno, kuris pasižymi puikiu atsparumu korozijai ir aukštai temperatūrai. Ji turi dvigubą apvalkalą, per kurį teka katile pašildytas vanduo – tai sudaro pirminę grandinę. Vandens tiekimo linijoje link kaupimo talpos įrengtas kompiuteriu valdomas elektromagnetinis vožtuvas, kuris atidaromas arba uždaromas pagal poreikį.
Šilumos generavimo dalį sudaro kompiuteriu valdomas šilumos blokas, įmontuotas į skaidrų PMMA dėklą.
Studentas gali kontroliuoti laiką, reikalingą dėklo pašildymui iki nustatytos temperatūros. Dėklo temperatūra valdoma per PID valdiklį, veikiantį per programinę įrangą, kuri valdo trijų krypčių elektromagnetinį vožtuvą.
Pirminė grandinė užsidaro, kai grįžta vanduo iš kaupimo talpos ir šildymo bloko – abu srautai susijungia ir vėl patenka į katilą, taip uždarant grandinę.

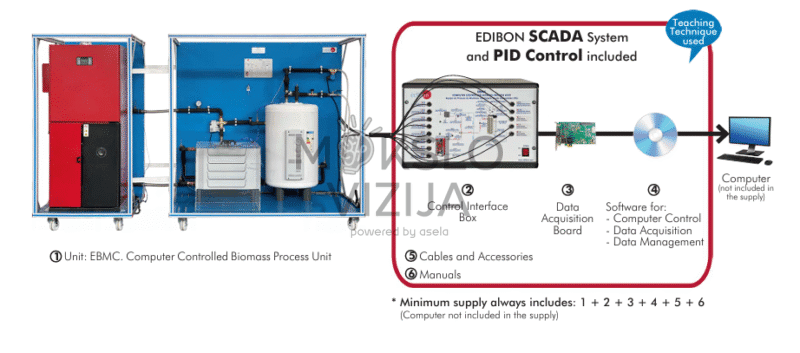

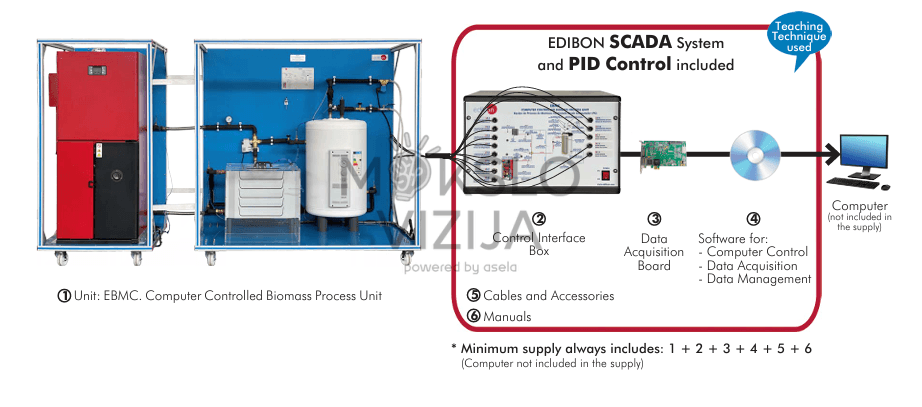

Šis kompiuteriu valdomas įrenginys tiekiamas su EDIBON SCADA sistema ir apima: patį įrenginį + valdymo sąsajos dėžę + duomenų kaupimo plokštę + kompiuterinio valdymo, duomenų kaupimo ir valdymo programinę įrangą, skirtą proceso ir visų parametrų kontrolei.
