Pagrindinės ypatybės:
- Pažangi realaus laiko SCADA ir PID valdymo sistema.
- Atviras valdymas + daugiakanalis valdymas + realaus laiko valdymas.
- Specializuota valdymo programinė įranga, sukurta LabVIEW pagrindu.
- „National Instruments“ duomenų rinkimo plokštė (250 tūkst. ėminių per sekundę).
- Pridedami kalibravimo pratimai leidžia vartotojui išmokti, kaip sukalibruoti jutiklius ir patikrinti jų tikslumą prieš atliekant matavimus.
- Suderinamumas su projektoriumi ir (arba) elektronine lenta leidžia vienu metu aiškiai pristatyti ir demonstruoti veikimą visai klasei.
- Tinka taikomiesiems tyrimams, pramoniniams simuliavimams, mokymams ir t. t.
- Nuotolinis valdymas naudotojui ir techninei pagalbai visada įtrauktas.
- Visiška sauga: taikomos keturios saugos sistemos (mechaninė, elektrinė, elektroninė ir programinė).
- Suprojektuota ir pagaminta pagal kelis kokybės standartus.
- Papildoma ICAI programinė įranga leidžia kurti, redaguoti ir atlikti praktinius pratimus, testus, skaičiavimus ir kt. Taip pat stebėti vartotojų pažangą ir žinias.
- Sistema sukurta išplėtimui ir integracijai. Įprastas plėtros būdas – SCADA tinklas (ESN), leidžiantis keliems studentams vienu metu valdyti kelis įrenginius tinkle.

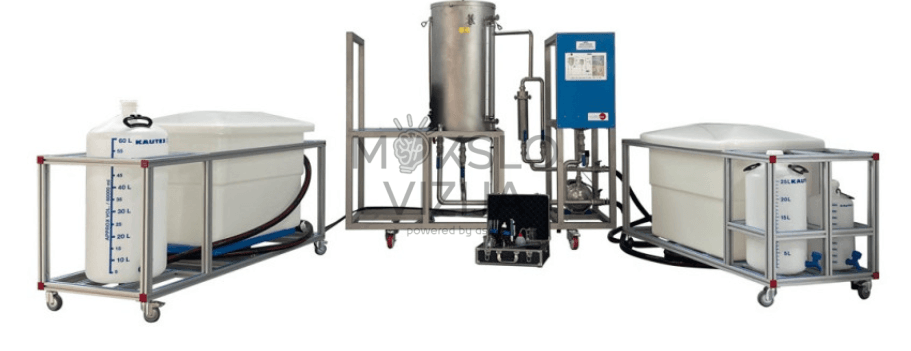

Kompiuteriu valdoma biodujų gamybos sistema „EBDC“ atlieka augalinių aliejų riebalų rūgščių pavertimą didelės energinės vertės biodegalais.
Procesą sudaro du aiškiai apibrėžti etapai:

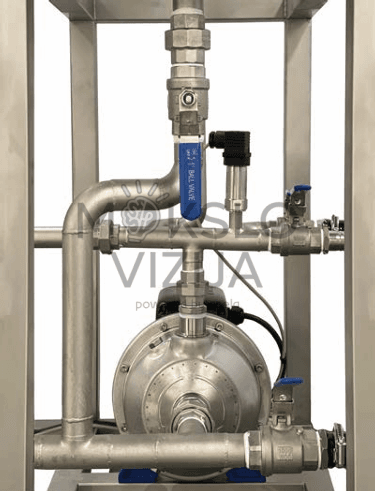

I etapas: Maišymas ir reakcija esant maišymui. Šis etapas prasideda pagrindinio bako (reaktoriaus) pripildymu augaliniu aliejumi bei katalizatoriaus paruošimu mažesniame antriniame reaktoriuje. Tuomet reagentas ir katalizatorius sujungiami intensyviai maišant ir vienodai kaitinant terpę. Tai pasiekiama terpę recirkuliuojant per išcentrinį siurblį ir šildant elektrine kaitrine varža – abu vykdymo mechanizmai valdomi kompiuteriu. Šis etapas atliekamas nerūdijančio plieno reaktoriuje su temperatūros jutikliu ir lygio davikliais, užtikrinančiais kontroliuojamą ir saugų veikimą.
II etapas: Gautų produktų atskyrimas ir plovimas. Po reakcijos svarbus etapas yra pagrindinio produkto atskyrimas nuo likusių šalutinių medžiagų terpėje. Tai atliekama taikant dvifazę nusodinimo (dekantavimo) procedūrą. Dekantavimas yra tinkamas, kai junginiai, kuriuos reikia atskirti, nesimaišo tarpusavyje – kaip biodujos ir glicerinas. Kadangi glicerino tankis didesnis nei kuro, jis lengvai pašalinamas pro kūginį reaktoriaus dugną. Tuo tarpu biodujos recirkuliuojamos per mažą jonų mainų kolonėlę, kuri pašalina priemaišas ir vandenį, likusį po reakcijos. Galiausiai kuras praeina per dyzelino filtrą ir yra kaupiamas.
Papildomai, įrenginio našumas ir gautų biodegalų kokybė gali būti įvertinti dėka svėrimo ląstelės, įmontuotos į produktų talpą, bei titravimo rinkinio (pipetės, lašintuvai ir pan.).
Šis kompiuteriu valdomas įrenginys komplektuojamas su EDIBON SCADA sistema ir apima: patį įrenginį + valdymo sąsajos bloką + duomenų surinkimo plokštę + kompiuterinio valdymo, duomenų surinkimo ir valdymo programinę įrangą, skirtą procesui ir visiems jame dalyvaujantiems parametrams valdyti.
