Mokymo tikslai / užduotys
Sistema skirta atlikti šias mokymo / tyrimo veiklas:
- Vėjo turbina
- Identifikuoti pagrindinius komponentus
- Valdyti pertraukiklį (turbinos kontaktoriai)
- Skaičiuoti vėjo galios teoriją
- Matuoti elektros galią, generuojamą vėjo turbinos
- Tirtis turbiną su apkrova
- Off-grid (nepriklausoma) sistemos veikimo tyrimas
- Sistemos dimensionavimas
- Akumuliatorių įkrovimo ir reguliavimo valdymas
- Energijos tiekimas DC apkrovoms iš turbinų + baterijų
- Energijos tiekimas AC apkrovai su naudojimu inverterio
- Skaičiuoti sistemos autonomiją esant skirtingoms apkrovoms
- On-grid (prijungta prie tinklo) sistemos tyrimas
- Matuoti generuojamą elektrą, perduodamą / imama iš tinklo
- Tinklo prijungimo indėlio išanalizavimas
- Įvertinti visos sistemos efektyvumą
- Analizuoti sistemos elgseną tinklo gedimų metu
- Energijos balanso analizė
- Bangos formų tyrimas (su papildomu moduliu)
- Įtampos / srovės bangos formų vertinimas tiek off-grid, tiek on-grid režimuose
- Naudojant trijų fazių modulius, stebėti sinchronizaciją, harmonikas, Q komponentą

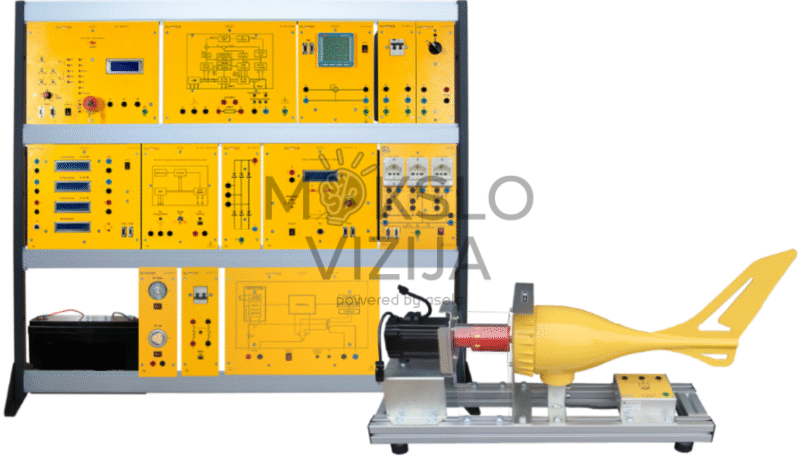

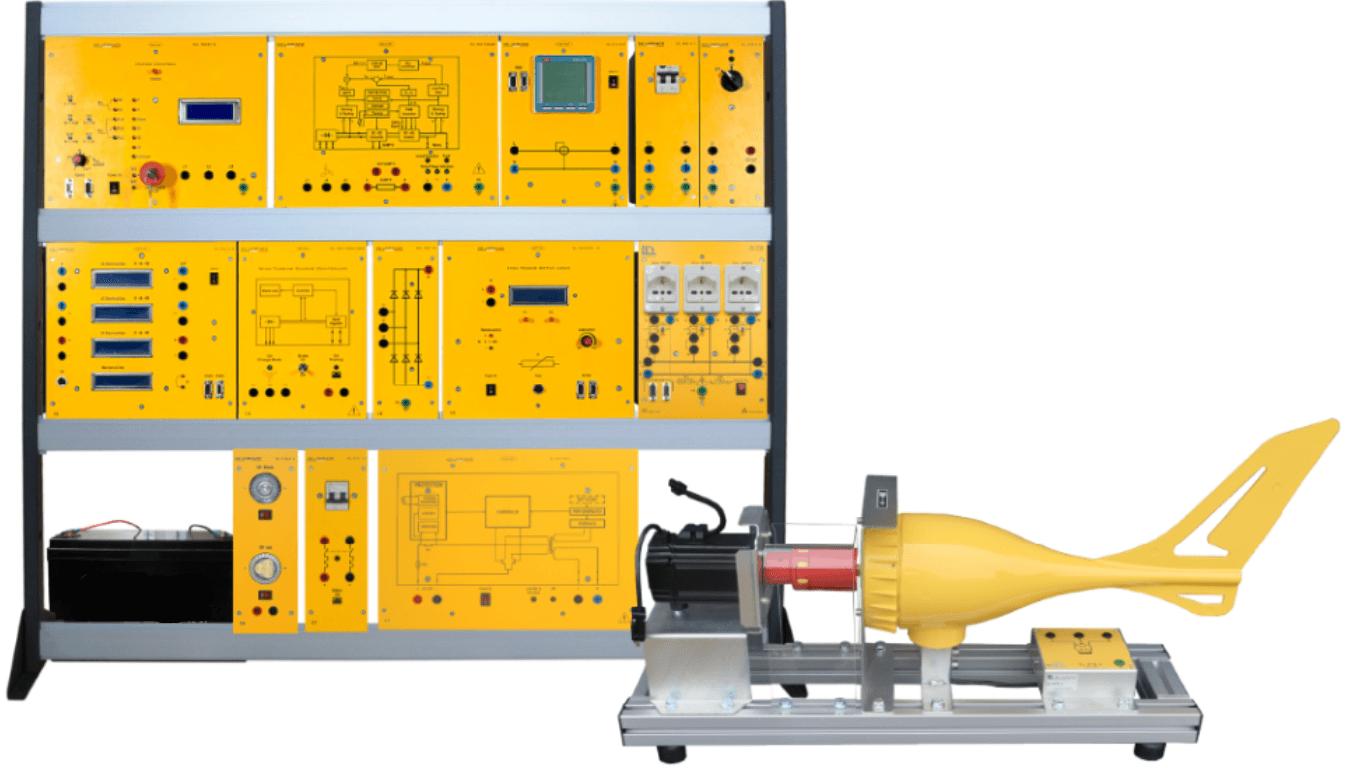

Komponentai / techniniai elementai
Ši mokymo sistema apima šiuos modulius ir komponentus:
- Trys fazės lygintuvo modulis
- DC apkrovų modulis: halogeninė lemputė 20 W + LED lemputė 3 W su atskirais jungikliais
- Apkrovų valdymo modulis: trys nepriklausomi vienfaziai išėjimai (dinaminės apkrovos)
- Tinklo monitoringo modulis: matuoja elektro-parametrus vienfazėje grandinėje
- Apsauginis pertraukiklis
- Pastovios AC maitinimo modulis su papildoma 12 V DC išvestimi matavimo įrenginiams
- Akumuliatoriaus modulis (100 Ah) su apsaugos moduliu
- Motoras / generatorius vėjo simuliacijai: bešepetėlinis variklis su trijų fazių nuolatinio magneto generatoriumi
- Valdymo modulis varikliui
- Off-grid inverteris su gryna sinusoide
- Įkrovimo reguliatorius su stabdymo sistema
- DC apkrovų modulis konfigūruojamas kaip konstanta varža arba konstanta srovė
- Matavimų modulis: kelios priemonės parametrų stebėjimui (įtampa, srovė, galia, reaktinė galia, bendroji galia)
- Grid tie (prijungimo prie elektros tinklo) inverteris
- Konstrukcija: trijų lygių rėmas, modulinis išdėstymas

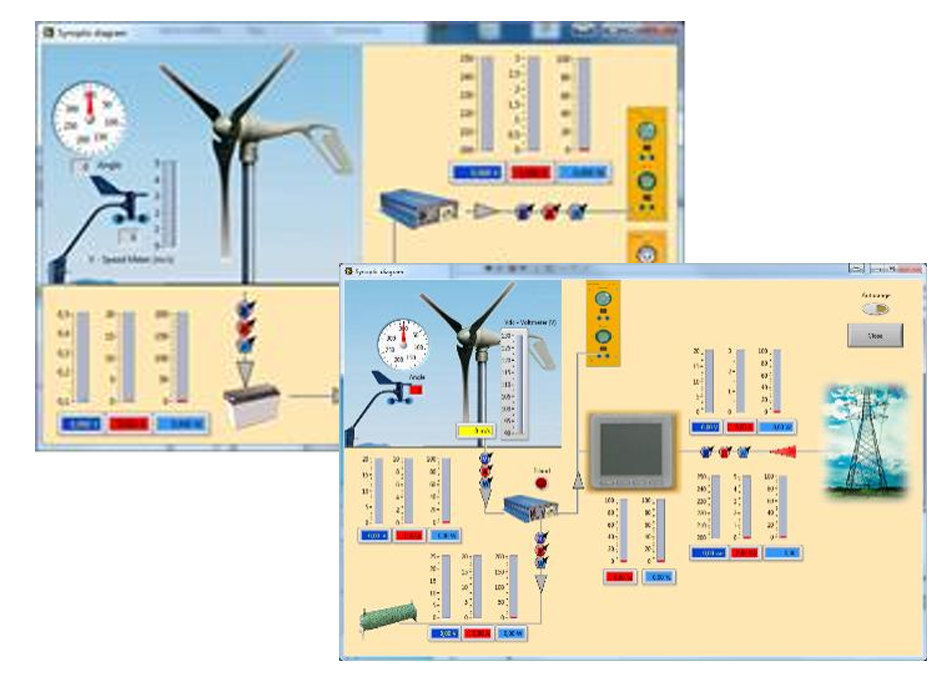

- Programinė įranga: LabVIEW pagrindu su komunikacija per Modbus RTU
Pritaikymo sritys
Ši sistema ypač tinkama technikos mokykloms, kolegijoms, universitetams bei institutams, kurie ugdo specialistus energetikos, elektros inžinerijos, automatizacijos ar atsinaujinančios energetikos srityje. Naudojant šią sistemą studentai gali praktiškai tirti, lyginti ir optimizuoti vėjo energijos sprendimus, integraciją su baterijomis bei tinklu, taip pat modeliuoti reagavimą į gedimus ir analizuoti energijos srautus realiu laiku.
