Mokymo stoties paskirtis ir privalumai
- Suteikia praktinį supratimą apie vėjo turbinų ir saulės modulių veikimą.
- Leidžia atlikti elektrinių charakteristikų matavimus ir efektyvumo vertinimus.
- Skatina mokinius savarankiškai atlikti elektros tinklo sujungimo, konfigūravimo ir schemų kūrimo darbus.
- Leidžia suprasti energijos balansą tarp gamybos, kaupimo ir vartojimo.
- Sudaro galimybę analizuoti įvairių aplinkos sąlygų poveikį sistemos efektyvumui – saulės spinduliuotės intensyvumą, vėjo stiprumą, temperatūrą.
- Integruotos išmaniosios funkcijos leidžia realiu laiku stebėti sistemos parametrus naudojant mobiliąsias programėles.
- Užtikrina mokinių saugumą, kadangi įranga sukomplektuota su visomis apsaugomis, diferencialais ir avarinio stabdymo jungikliais.

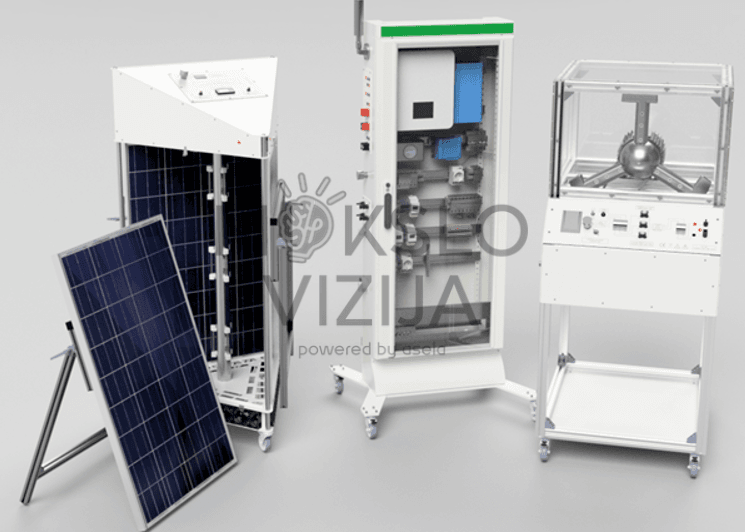

Sistemos sudėtis

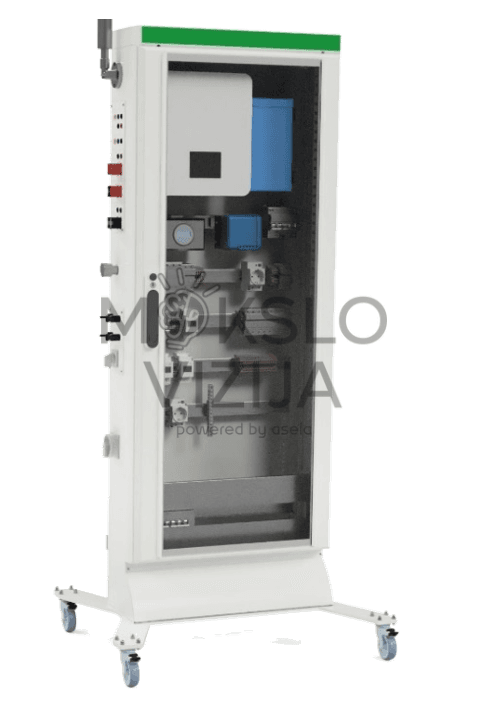

- Elektros skydas – pagrindinis valdymo ir apsaugos mazgas, skirtas praktiniams bandymams ir sistemų integracijai.

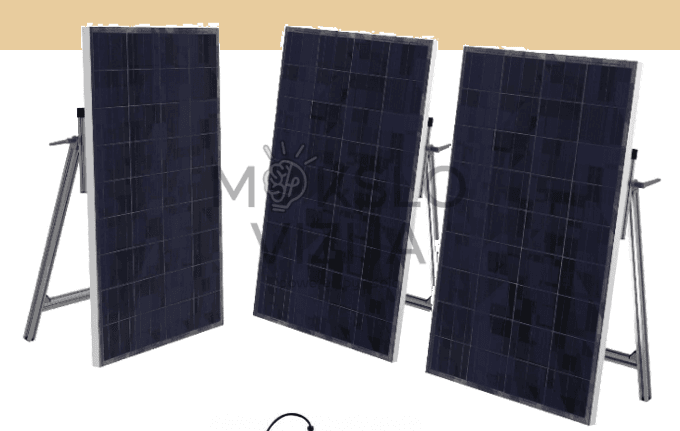

- Saulės modulis su reguliuojamu rėmu – monokristalinis modulis su reguliuojamu pasvirimo kampu.

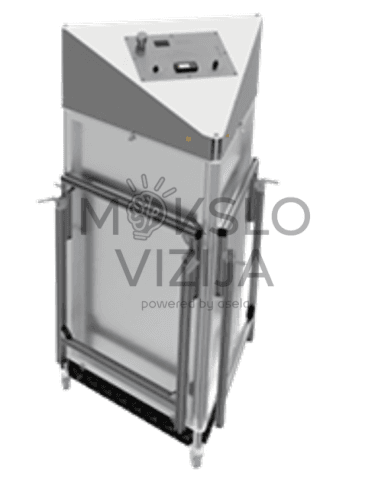

- Dirbtinis saulės šaltinis – šviesos įrenginys, imituojantis saulės spinduliuotę laboratorinėmis sąlygomis.

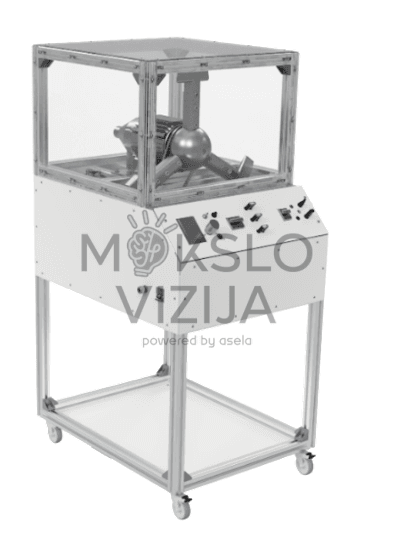

- Vėjo turbina su simuliatoriumi – trijų fazių 360 W vėjo generatorius su vėjo greičio valdymo sistema.
- Akumuliatorių įkrovimo ir valdymo sistema – baterijų pakrovimui ir energijos tiekimui naudojamas Victron® inverteris su stebėsenos galimybe.
- Programinė įranga ir išmaniosios programėlės – SoMove programinė įranga, Victron® Connect ir Solax® Cloud aplikacijos realaus laiko stebėjimui.

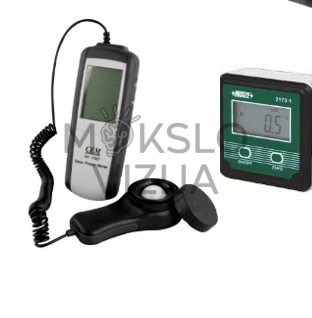

- Papildomi priedai – saulės spinduliuotės matuoklis, skaitmeninis kampo matuoklis, laidai, apsaugos, jungtys ir visa reikiama matavimo įranga.
| Komponentas | Pagrindiniai techniniai duomenys |
|---|---|
| Vėjo turbina | 360 W galia esant 600 rpm, 3 fazių 70 V AC arba 100 V DC išėjimas, asinchroninis variklis su greičio reguliatoriumi, SOMOVE programinė įranga, aliuminio rėmas, matmenys 845 × 720 × 1500 mm. |
| Saulės modulis | Monokristalinis, 115 Wc galia, atviros grandinės įtampa 23,32 V, trumpojo jungimo srovė 6,61 A, IP65 jungtys, reguliuojamas kampas 5°–90°, aliuminio rėmas, matmenys 1030 × 668 × 100 mm. |
| Dirbtinis saulės šaltinis | Generuoja 40 % natūralios saulės šviesos intensyvumo, 3,6 kW galia, 2 temperatūros jutikliai nuo perkaitimo, tinka 3 moduliams, matmenys 700 × 750 × 1520 mm. |
| Elektros skydas | 2 automatiniai išjungikliai, 2 diferencialai (16 A/300 mA ir 16 A/30 mA), žaibo apsauga, 3 energijos matuokliai, 1 avarinis stabdis, įtampos keitiklis 24 V DC/230 V AC – 400 W, įkrovimo valdiklis 12/24/48 V – 20 A, matmenys 800 × 600 × 1850 mm. |
| Inverteriai | Tinklo režimas: įėjimas 45–430 V DC, išėjimas 230 V AC 50 Hz, 700 W. Izoliuotas režimas: įėjimas 18,4–34 V DC, išėjimas 230 V AC 50 Hz, 500 W. |
| Išmanioji integracija | Victron® Connect programėlė akumuliatorių ir įtampos stebėsenai, Solax® Cloud programėlė tinklo režimo vizualizacijai, realaus laiko duomenų grafikai, ECO režimas energijos taupymui. |
Papildomos savybės
- Mobilus rėmas su ratukais ir stabdžiais – lengvam perkėlimui.
- Visos jungtys ir valdymo mygtukai įrengti priekinėje dalyje – patogiam naudojimui.
- Galimybė dirbti autonomiškai arba prijungus prie elektros tinklo.
- Apsaugos nuo poliškumo apsikeitimo, perkrovos, perkaitimo ir žaibo.
- Įtraukti priedai: kampo matuoklis, pyranometras, tachometras, jungiamieji laidai, programinė įranga ir praktinių užduočių komplektas.
