Mokymosi tikslai
- Suprasti fotovoltinės instaliacijos veikimo principus atokiose vietovėse
- Išnagrinėti energijos grandinę: gamybą, saugojimą, naudojimą
- Atpažinti ir suprasti fotovoltinės sistemos komponentus
- Atpažinti ir suprasti saugos elementus
- Sukonstruoti fotovoltinę instaliaciją atokioje vietovėje
- Atlikti įvairių elektros parametrų matavimus
- Ištirti saulės panelių padėties įtaką sistemos efektyvumui
Techninės savybės

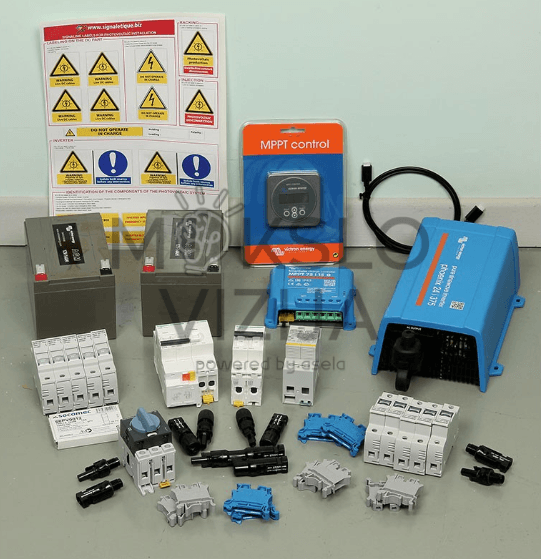

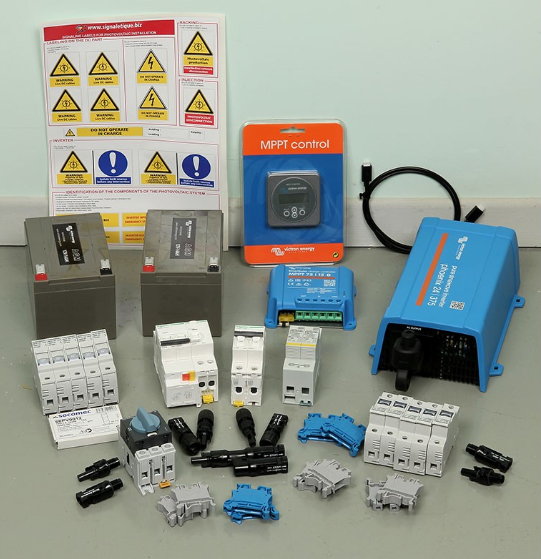

Rinkinys sudarytas iš šių komponentų:
- 1 fotovoltinis jungiklis 0/1 – 32A/500VDC – 3 polių
- 1 viršįtampių apsauga 500VDC
- 1 grynos sinusoidės įtampos keitiklis 50Hz-24/230VAC, 120VA, su automatinėmis apsaugomis
- 5 fotovoltiniai saugiklių laikikliai 1000VMax, 2 polių, 10x38mm
- 12 fotovoltinių saugiklių gPV 1000V, 10x38mm
- 2 sandarios 12VDC-14Ah saulės baterijos
- 1 diferencialinis jungiklis 30mA/16A, dvipolis
- 1 dvipolis 3A jungiklis
- 1 įtampos praradimo ritė
- 1 avarinio stabdymo mygtukas
- 1 2P+T kištukas
- 1 Bluetooth ryšiu valdomas saulės įkrovimo reguliatorius 24V/15A su ekranu, rodantis:
- baterijų įkrovos lygį
- saulės panelių tiekiamą srovę
- baterijų įkrovimo srovę
- naudojimo grandinės srovę
- baterijų įtampą
- 1 10mm² jungiamųjų gnybtų komplektas
- 1 4-6mm² fotovoltinių jungčių komplektas
- 1 saugos ženklų rinkinys (10 vienetų)
- 1 CD su išsamiais komponentų aprašymais, jungimo schemomis ir praktiniais užsiėmimais

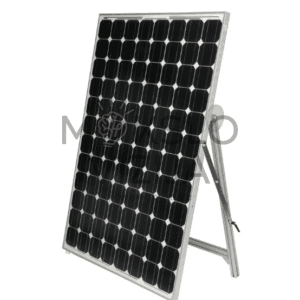

Pastaba: rinkinys suderinamas su saulės panelėmis, kurių įtampa neviršija 75VDC (panelės į komplektą neįtrauktos).
Komplektacija
- Visi aukščiau išvardinti komponentai
- Mokomoji medžiaga CD formatu
