Fotovoltinės energijos grąžinimo į tinklą mokomasis rinkinys

Mokymosi tikslai

• Suprasti fotovoltinės instaliacijos veikimo principus, kai energija grąžinama į tinklą
• Išnagrinėti energijos grąžinimo į tinklą tipus: visišką ir dalinį
• Atpažinti ir suprasti fotovoltinės sistemos komponentus
• Atpažinti ir suprasti saugos elementus
• Sukonstruoti fotovoltinę instaliaciją su energijos grąžinimu į tinklą
• Atlikti įvairių elektros parametrų matavimus
• Analizuoti saulės panelių padėties įtaką sistemos efektyvumui
• Išnagrinėti tinklo inverterio ir energijos skaitiklio naudojimą

Techninės savybės

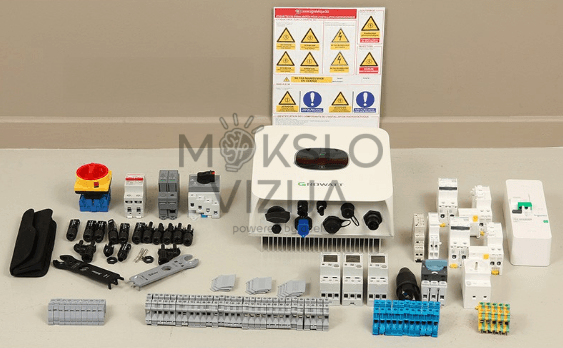

Rinkinys sudarytas iš šių komponentų:

• 1 nuolatinės srovės (DC) fotovoltinis jungiklis
• 1 kintamosios srovės (AC) jungiklis
• 1 viršįtampių apsauga
• 1 fotovoltinis saugiklis

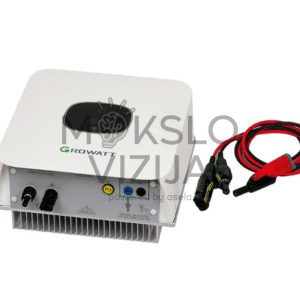

• 1 750W tinklo inverteris su automatine sinchronizacija 230VAC-50Hz tinklui, įėjimo įtampa nuo 50 iki 250VDC, integruota šiluminė apsauga
• 3 vienfazių 80A modulinių energijos skaitiklių su 10Wh rezoliucija
• 1 įtampos kontrolės relė
• 1 įtampos praradimo ritė
• 1 atjungimo jungiklis
• 2 dvipolių 30mA/10A diferencialinių saugiklių
• 1 dvipolis 500mA įvadinis saugiklis
• 1 2P+T kištukas
• 1 230V 2P+T modulinė elektros lizdas
• 1 4-6mm² jungiamųjų gnybtų komplektas
• 1 4-6mm² fotovoltinių jungčių komplektas
• 1 MC4 jungčių raktų komplektas
• 1 saugos ženklų rinkinys (10 vienetų)
• 1 USB raktas su išsamiais komponentų aprašymais, jungimo schemomis ir praktiniais užsiėmimais

Pastaba: rinkinys suderinamas su saulės panelėmis, kurių įtampa yra nuo 50 iki 250VDC (panelės į komplektą neįtrauktos).

Komplektacija

• Visi aukščiau išvardinti komponentai
• Mokomoji medžiaga USB formatu
