Pagrindinės savybės

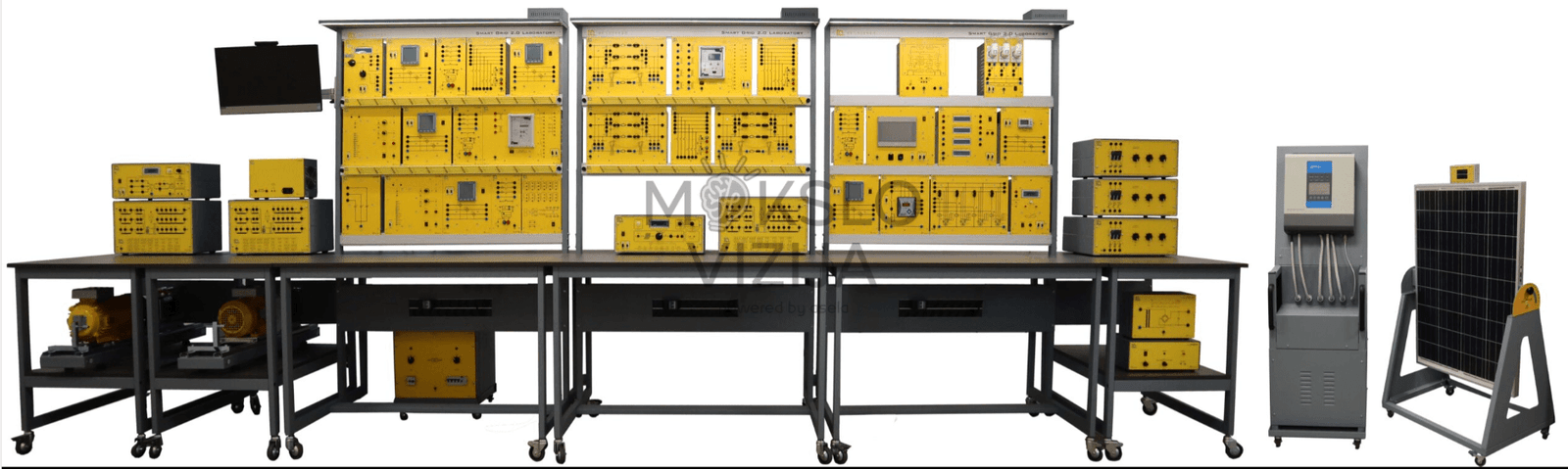

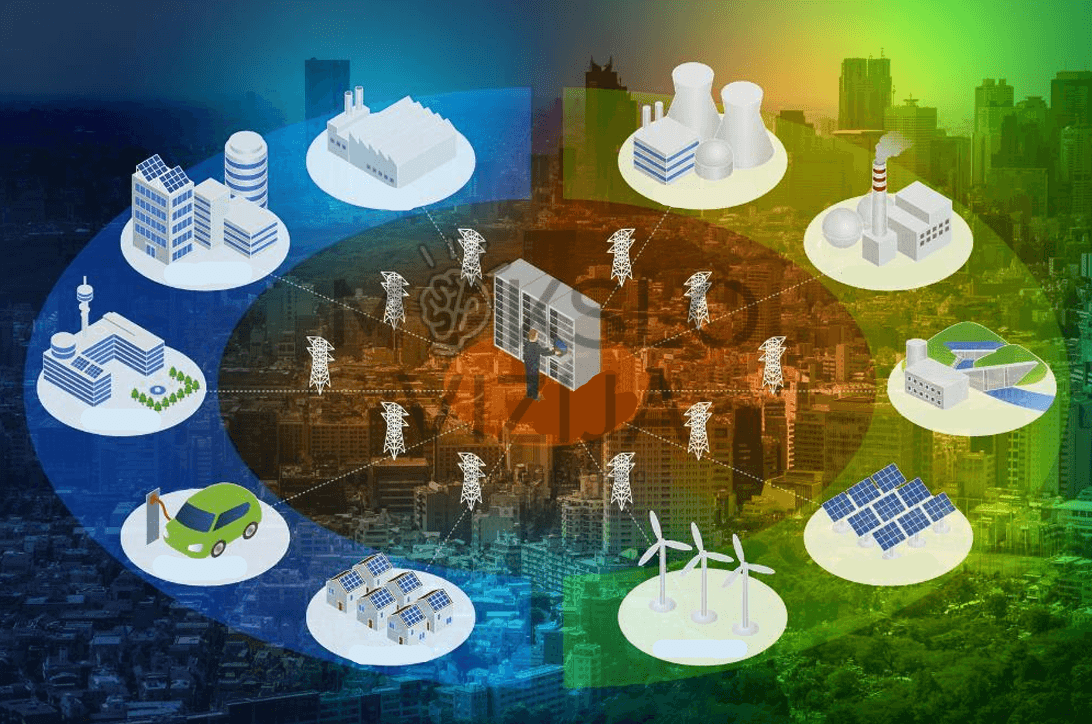

- Mažos apimties modelis viso paskirstymo tinklo su konfigūruojamais elementais.
- Moduliškumas: sistema sudaryta iš atskirų elementų, kurie lengvai perskirstomi arba prijungiami į skirtingas konfigūracijas.
- Aukštos kokybės įrenginiai, panašūs į pramonės standartus.
- Atvira SCADA-WEB platforma, leidžianti mokytojų / vartotojų programuoti ir pritaikyti jungtis, eksperimentus ir valdymą.

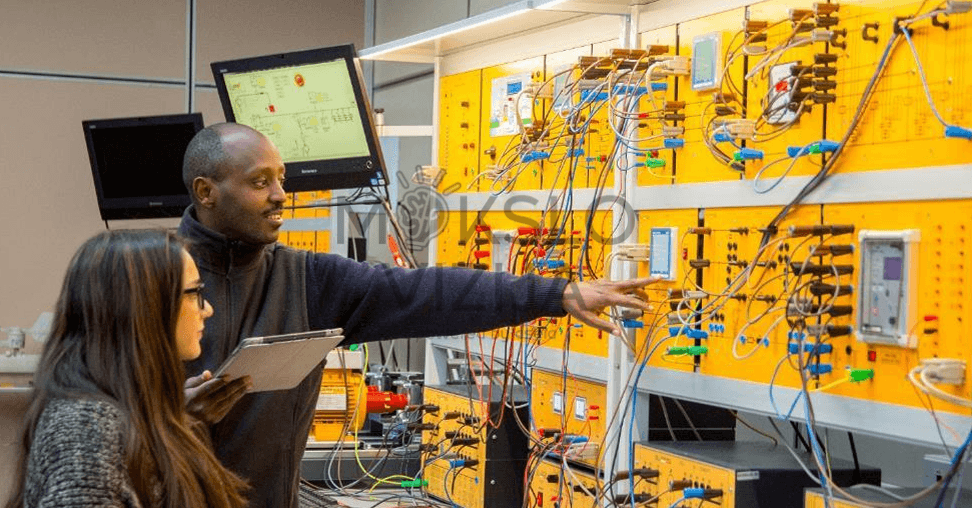

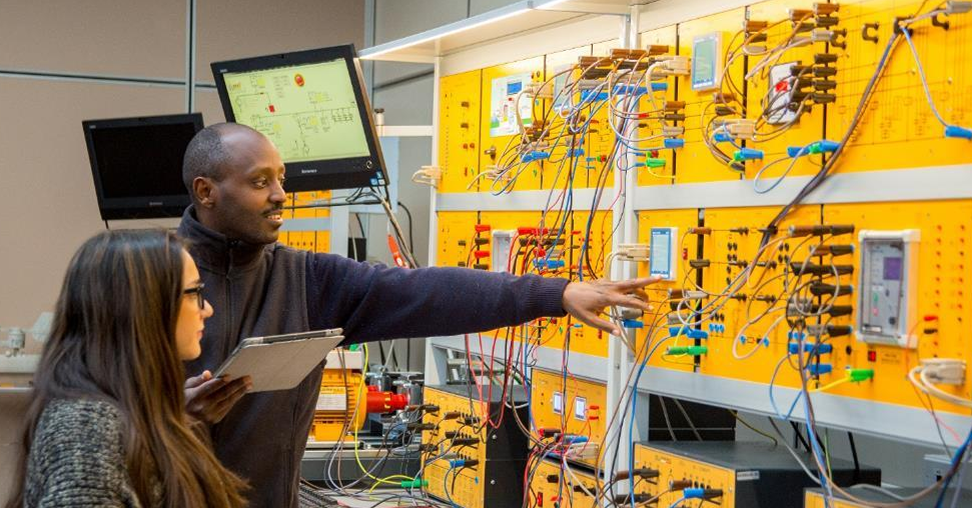

- Interaktyvus mokymo metodas — studentai dirba su realiais elektros komponentais, eksperimentuoja su įvairiomis situacijomis, sugedimais, pakrovimu, atjungimais ir pan.

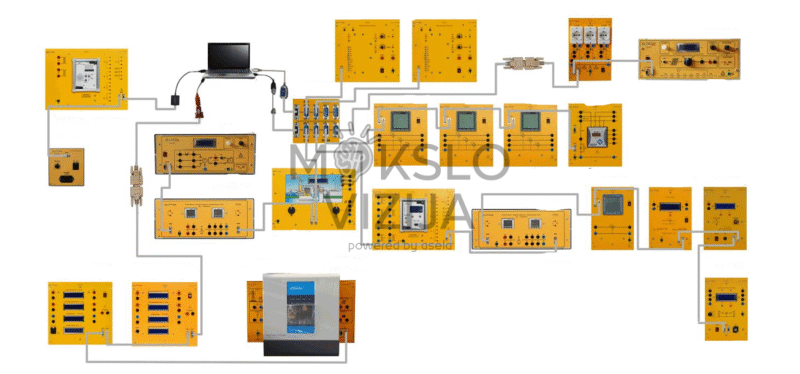

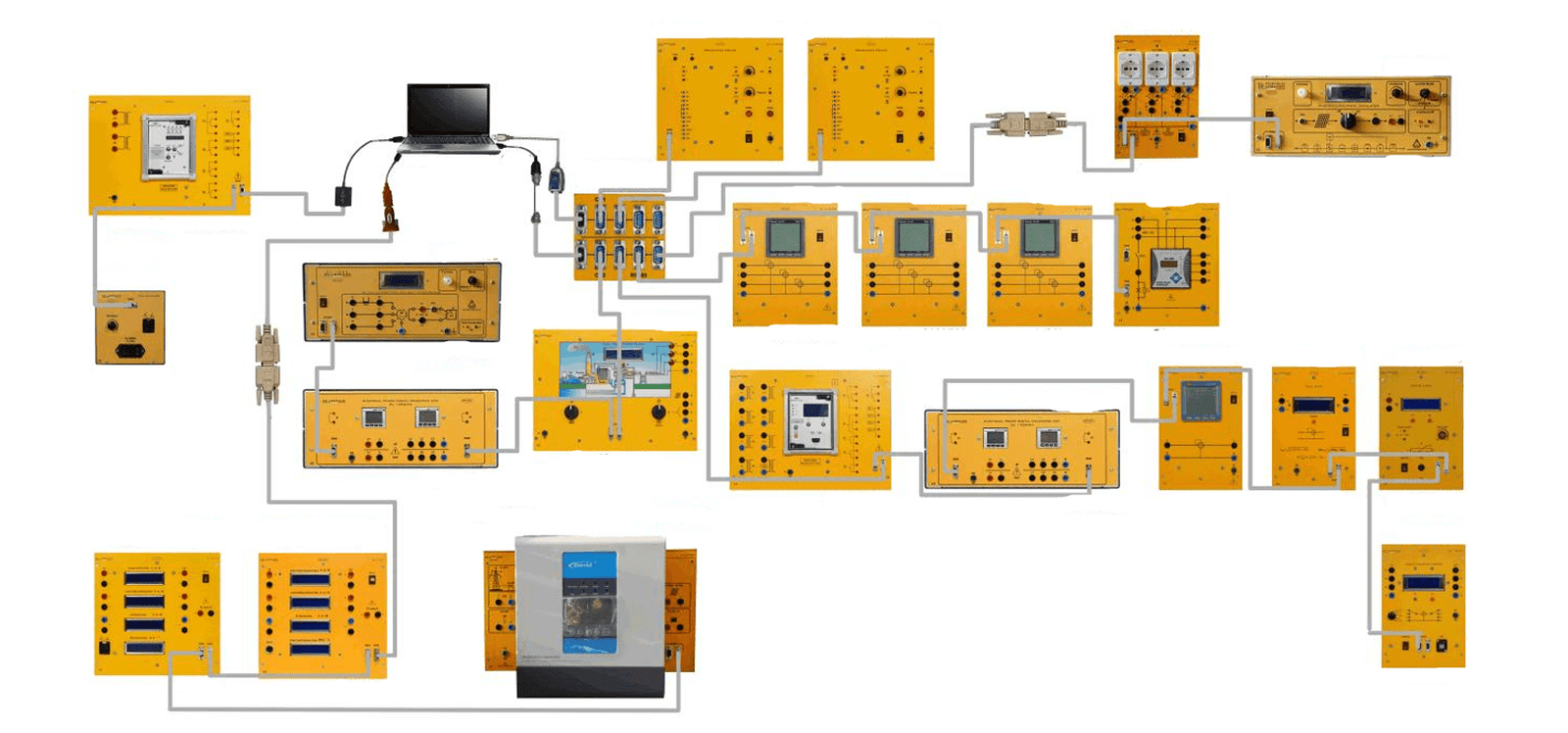

3. Sistemos architektūra / komponentai

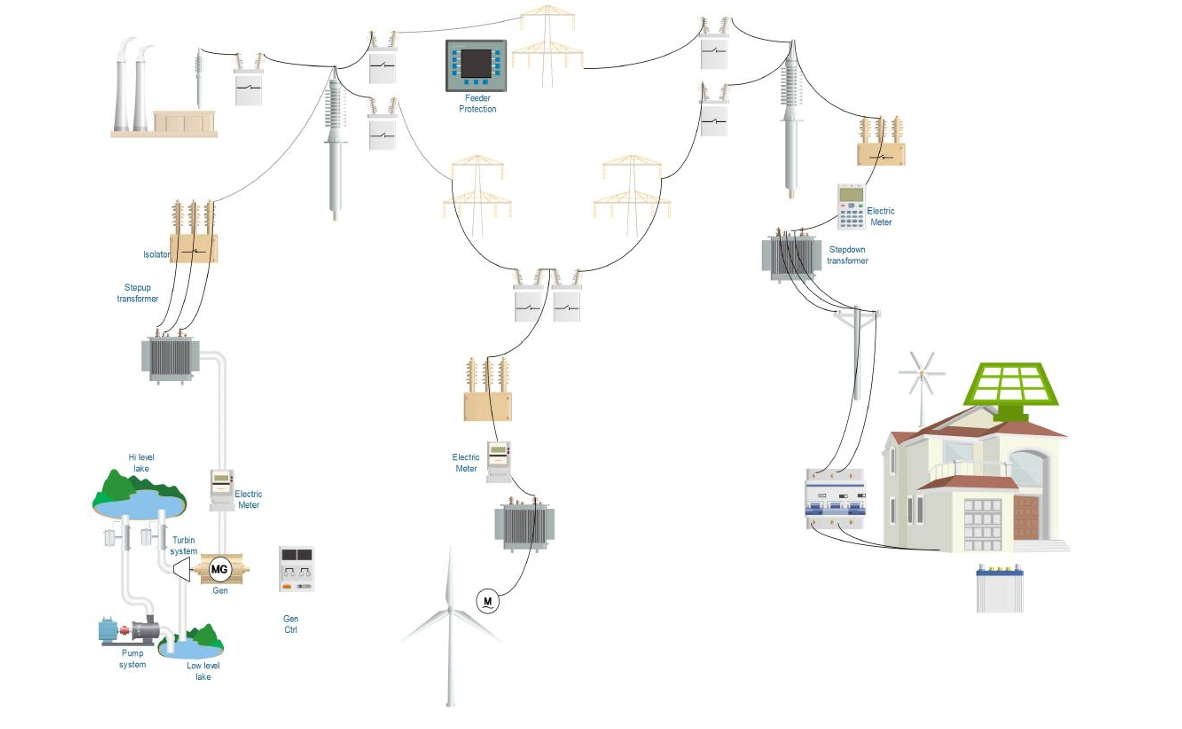

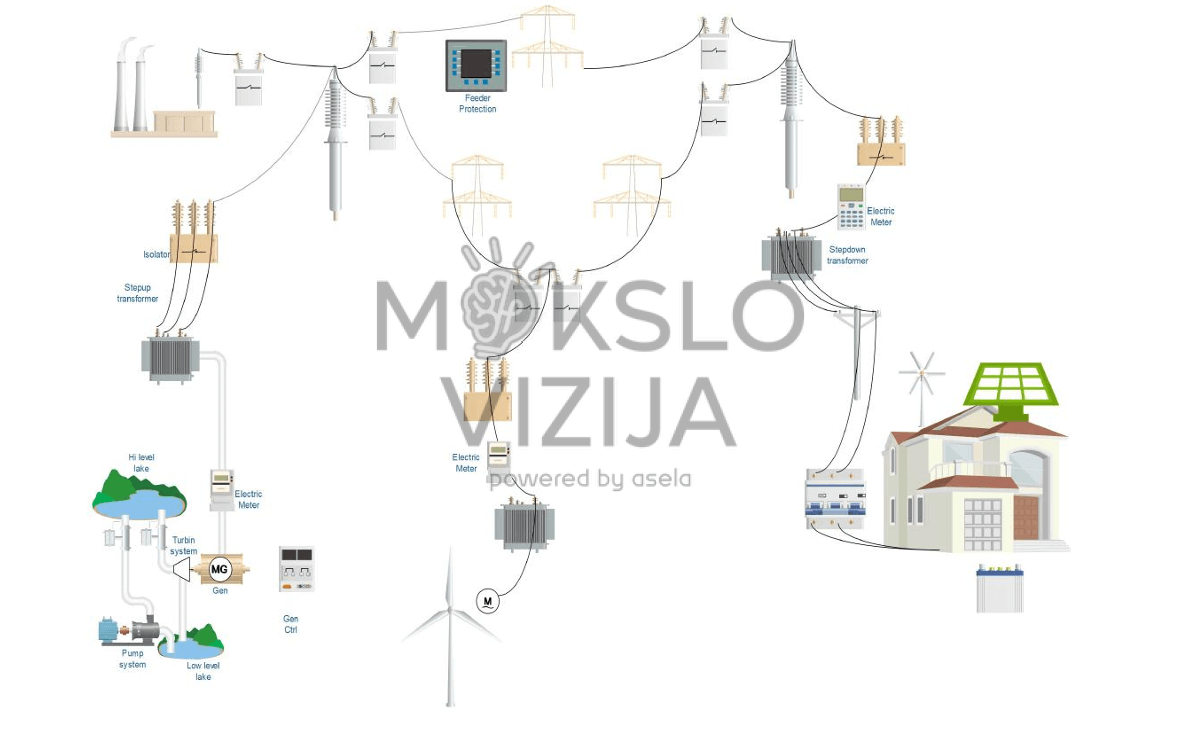

Sistemoje yra trys pagrindinės energijos gamybos subsystemos:
- Vėjo sistema – simuliuojama su varikliu, atitinkančiu vėjo turbiną.
- Hidro elektrinė su siurbimo saugykla – leidžia išnaudoti perteklinę energiją siurbti vandenį ir vėliau generuoti.
- Mikrogrid / saulės fotovoltinė sistema su baterijų saugykla – simuliuoja saulės energiją ir jos integraciją su tinklu.
Tarp komponentų:
- DV / AC inverters, transformatoriai, automatiniai perjungimo jungikliai.
- Aktyvios ir reaktyvios galios reguliavimo modulis (V/Q droop regulavimas).
- Visos tinklo dalys – perdavimas, paskirstymas – su transformatoriais, linijomis, srovės matuokliais, pertraukikliais.
- Vartotojų apkrovų modeliai: R, L, C tipų – kad būtų įvairių vartojimo profilių.
- Matavimo įrenginiai, relės, apsaugos, feeder relay moduliai.
4. Valdymas ir programinė įranga

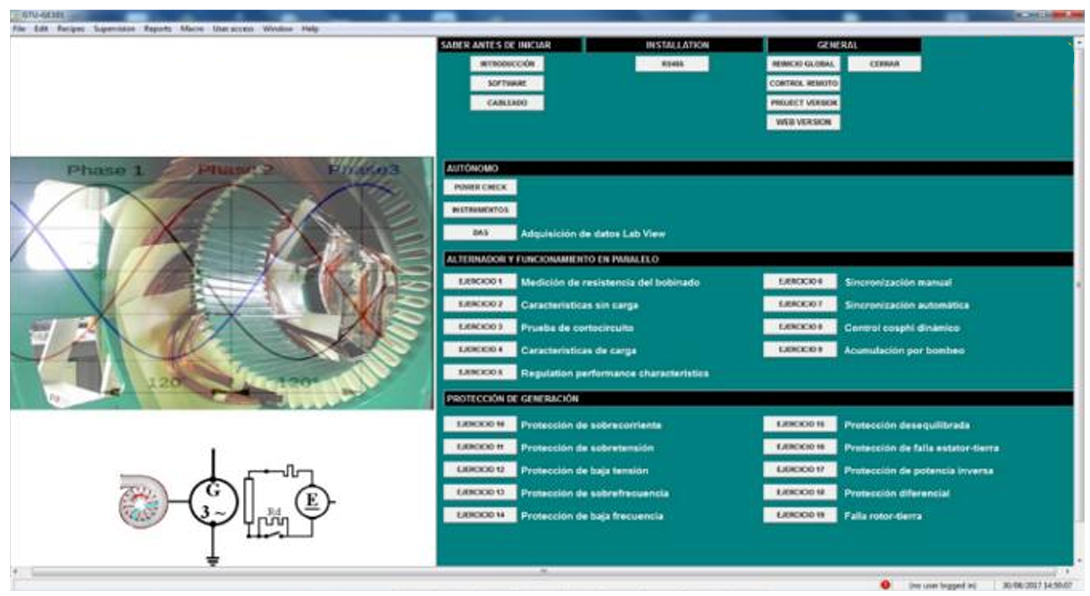

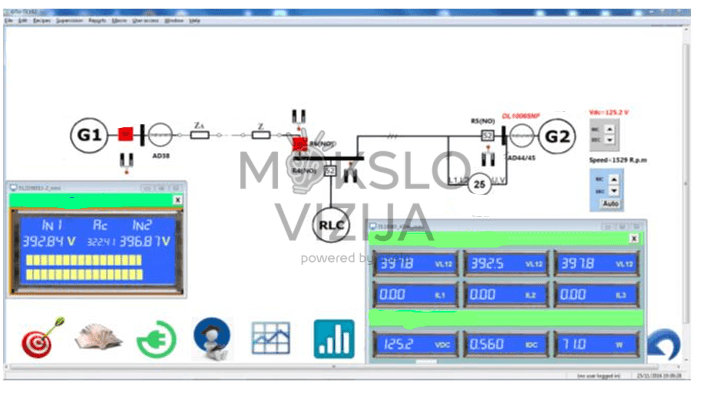

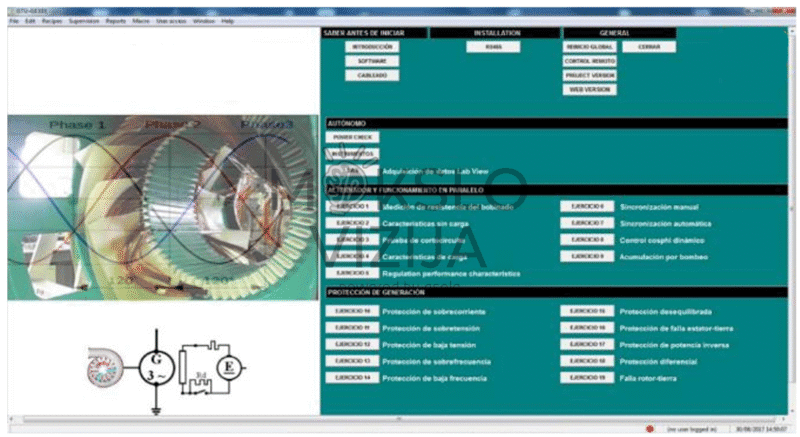

- Sistema valdomа per SCADA-WEB platformą, kuri leidžia stebėti, kontroliuoti, nustatyti aliarmus, matyti duomenis sinoptiniuose planuose.
- Įrenginiai komunikuoja per Ethernet ir RS-485 / Modbus RTU – pritaikyta pramoninėms komunikacijoms.

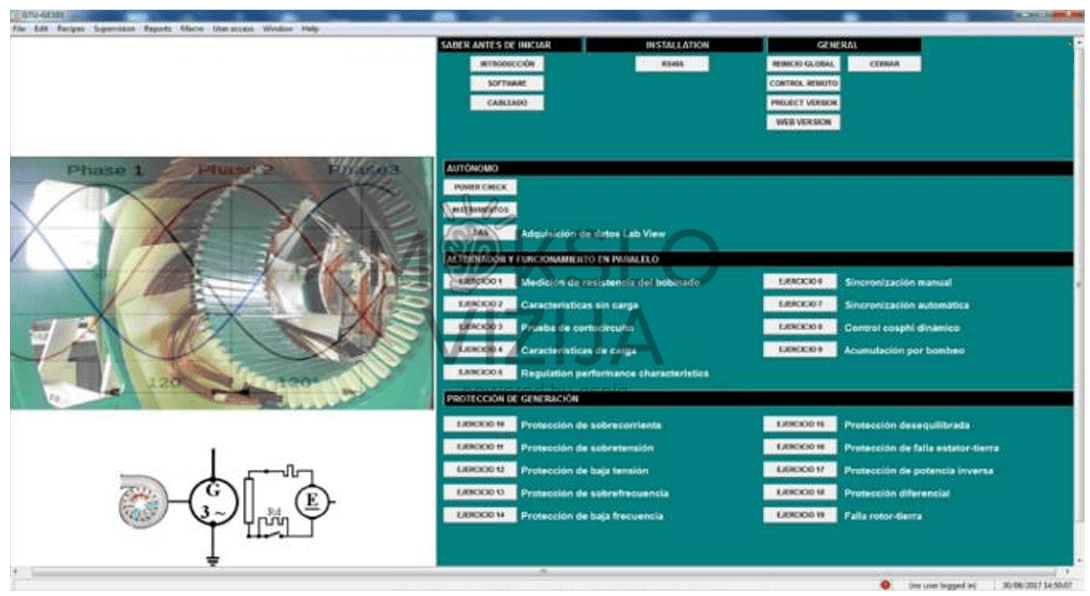

- SCADA projektai padalinti į šablonus, atitinkančius mokomąsias užduotis / eksperimentus. Mokytojai gali modifikuoti tuos šablonus ar kurti naujus.
5. Mokymo tikslai ir taikymo sritys
Ši laboratorija skirta naudojimui bakalauro / magistrantūros lygiuose inžinerijos mokyklose:
- Pagrindiniai tikslai:
- Elektros grandinių teorija, matavimai su realia įranga.
- Maitinimo gamyba / perdavimas / paskirstymas / vartojimas.
- Atkuriamų energijos šaltinių integravimas (vėjo, saulės).
- Tinklo stabilumas, pusiausvyros valdymas droop / V/Q kontrolė.
- Gedimų simuliacijos, pertraukikliai, įtampos / srovės apsaugos.
- Naudojimo profilių modeliavimas su R, L, C apkrovomis.
- Pritaikymo sritys: elektros energetikos inžinerija, automatika, atsinaujinanti energetika, energijos valdymo sistemos, tyrimai ir plėtra.
