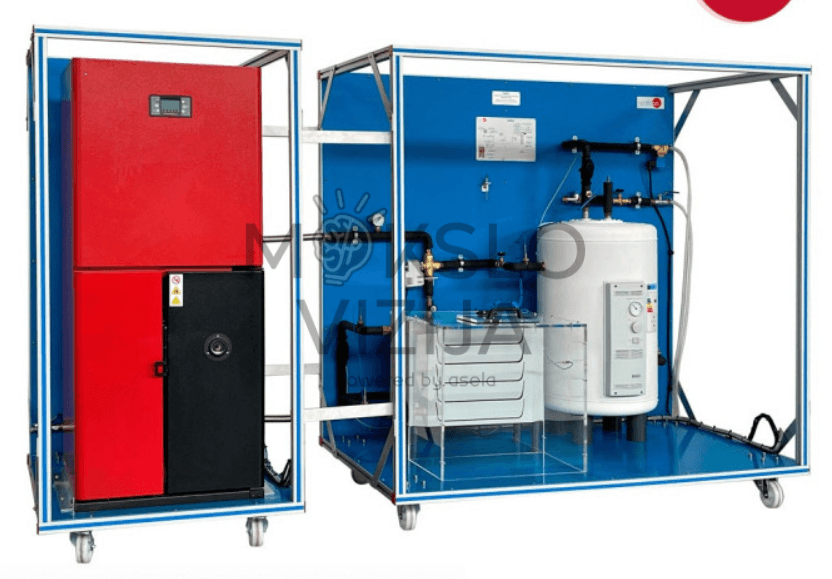

Pagrindinis įrenginio elementas – biomasės katilas, kuris šildo vandenį, tekantį per kitus komponentus ir perduodantį šilumą.
Tai 16 kW galios biomasės katilas, veikiantis su granulėmis ir kitais biriais kuro tipais. Katilo korpusas pagamintas iš 5 mm storio plieno, užtikrinančio ilgą eksploatacijos laiką. Jame yra iš aukštai temperatūrai atsparaus nerūdijančio plieno pagamintas degiklis su savaiminio išsivalymo sistema, leidžiančia naudoti įvairius granuliuotus kurus, ne tik medžio granules.
Katile įrengtos pelenų surinkimo dėžės bei lengva prieiga prie valymo ir priežiūros zonų.
Katilas šildo vandenį, kuris yra varomas per sistemą elektroninės valdymo konsolės cirkuliaciniu siurbliu.
Įrenginyje taip pat yra trijų krypčių solenoidinis vožtuvas, kuris paskirsto katilo pašildytą vandenį dviem pagrindinėms kryptims: į kaupimo talpos dvigubą apvalkalą buitiniam karštam vandeniui gaminti ir į oro šildytuvą patalpoms šildyti. Suaktyvinus vožtuvą, vanduo teka abiem kryptimis, o jį išjungus – uždaromas srautas į šildytuvą ir padidinamas srautas į kaupimo talpą.
Kaupimo talpos talpa yra 60 l, ji pagaminta iš AISI 316 Ti nerūdijančio plieno, kuris pasižymi puikiu atsparumu korozijai ir aukštai temperatūrai. Joje yra dvigubas apvalkalas, kuriuo teka anksčiau katile pašildytas vanduo – tai sudaro pirminį kontūrą. Vandens įtekėjimo į talpą linijoje yra solenoidinis vožtuvas, kuris atidaromas arba uždaromas pagal poreikį.
Šilumos generavimas tiriamas oro šildytuvo dalyje, kuris yra valdomas iš elektrinės valdymo konsolės ir įrengtas metakrilato dėžėje. Tai leidžia studentui stebėti, kiek laiko reikia norint pašildyti dėžę iki norimos temperatūros.
Pirminis kontūras uždaromas sugrąžinant tiek šilumą jau atidavusį vandenį iš kaupimo talpos, tiek vandenį iš šildytuvo atgal į katilą, taip užbaigiant ciklą.
TECHNINĖS SPECIFIKACIJOS
- Rėmas pagamintas iš anoduoto aliuminio, plieninės dažytos plokštės
- Įrenginys turi ratukus, palengvinančius judėjimą
- Pagrindiniai metaliniai elementai – nerūdijantis plienas
- Priekinėje panelėje pateikta diagrama, atitinkanti realų įrenginių išdėstymą
Biomasės katilas (16 kW):
Veikia su granulėmis ir kitais biriais kuro tipais
- Cirkuliacinis siurblys
- Degiklis iš AISI 310 nerūdijančio plieno
- Išsiplėtimo indas: 8 l
- Saugos vožtuvas: 2,5 bar
- Katilo vandens tūris: 50 l
- Saugos termostatas
- Išleidimo vožtuvas
- Katilo talpa: 75 kg
- Temperatūros reguliavimas: nuo 60 °C iki 87 °C
- Automatinė degiklio ir pelenų valymo sistema
- Pelenų šalinimo dėžės (degiklis, kamera, dūmtraukio zona)
- Išmetamųjų dujų temperatūra esant minimaliam galingumui: 75 °C
- Dūmtraukio prijungimas: 80 mm skersmens
Dvigubo apvalkalo karšto vandens talpa:
- Nerūdijančio plieno, talpa: 50 l
Šildymo įrenginys:
- Galia: 14900 Kcal/h
- Oro srautas (maks. ventiliatoriaus greičiu): 1550 m³/h
- Įrengtas PMMA dėžėje
Vožtuvai ir matavimo prietaisai:
- Trijų krypčių elektroninis vožtuvas
- Solenoidinis vožtuvas prie įtekamojo vandens į kaupimo talpą
- Trys reguliavimo vožtuvai karštam vandeniui į skirtingus kontūrus
- Manometras (0–4 bar)
- 10 „J“ tipo temperatūros jutiklių
- 3 srauto matuokliai
Elektroninė valdymo konsolė:
- Metalinė dėžė
- Temperatūros jutiklių jungtys
- Skaitmeninis temperatūros rodmuo
- Temperatūros jutiklių parinkiklis
- Solenoidinių vožtuvų jungikliai
- Siurblio jungikliai
- Srauto reguliatorius
- Ventiliatoriaus jungiklis
- Pagrindinis jungiklis
Komplekte:
- Kabeliai ir priedai normaliai eksploatacijai.
