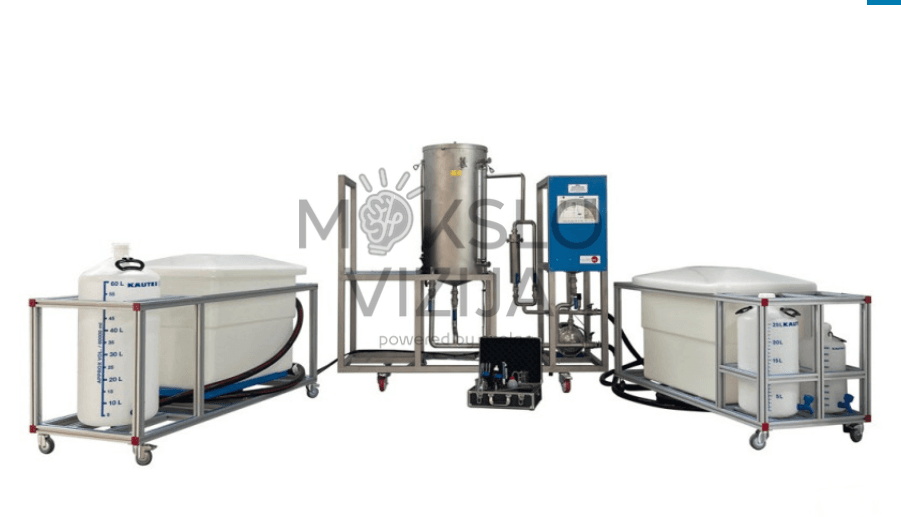

Biodizelio gamybos įrenginys

SPECIFIKACIJOS

• Rėmas iš nerūdijančio plieno ir dažyto plieno plokštės.
• Įrenginys turi ratukus, palengvinančius jo mobilumą.
• Pagrindiniai metaliniai elementai pagaminti iš nerūdijančio plieno.
• Priekinėje plokštėje pateikta diagrama su elementų paskirstymu, atitinkančiu realaus įrenginio išdėstymą.
• Cirkuliacija vykdoma per specialų polimerinį vamzdį.
• Ląstelinis filtras su 100 mikronų akimi.

Valymo skyrius su jonų mainų derva

• Vienos pakopos sistema, atspari dyzeliniam kurui.
• Smėlio poliesterio filtras:
  • Atsparus cheminėms medžiagoms ir degalams.
  • Srautas: iki 480 l/val.
  • Maks. žarnos ilgis: 25 m.

Reaktorius

• Kūgio formos talpa, pagaminta iš AISI 304 nerūdijančio plieno.
• Apatinis išleidimo vožtuvas.
• Leidžia dekantuoti biodyzeliną be išankstinio atskyrimo.
• Talpa: 120 l.
• Įtraukia:
  • Elektros kaitinimo varžą.
  • Lygio jutiklį.
  • Temperatūros jutiklį.
  • Didelės talpos stiklinį indą iš nerūdijančio plieno ir stiklo su mėginių ėmimo vožtuvu.

Maišymo bakas

• Kūgio formos indas iš AISI 304 nerūdijančio plieno.
• Apatinis išleidimo vožtuvas.
• Talpa: 40 l.

Katalizatoriaus talpykla

• Chemiškai atsparus aukšto tankio polietileno indas.
• Talpa: 25 l.
• Įtraukia:
  • Filtrą dulkių ir kitų priemaišų nusodinimui.
  • Nuimamą tinklinį filtrą kietosioms dalelėms.
  • Nutekėjimo vožtuvą.
• Graduota tūrinė skalė iki 25 l.

Metanolio talpykla

• Chemiškai atsparus aukšto tankio polietileno indas.
• Talpa: 25 l.
• Įtraukia:
  • Mėginių ėmimo vožtuvą.
• Graduota tūrinė skalė iki 25 l.

Glicerino talpykla

• Degalams atsparus aukšto tankio polietileno indas.
• Talpa: 60 l.
• Įtraukia:
  • Mėginių ėmimo vožtuvą.
• Graduota tūrinė skalė iki 60 l.

Biodyzelino talpykla

• Degalams atsparus aukšto tankio polietileno indas.
• Talpa: 250 l.
• Įtraukia:
  • Filtrą dulkių ir kitų priemaišų nusodinimui.
  • Nuimamą tinklinį filtrą kietosioms dalelėms.
  • Nutekėjimo vožtuvą.
• Graduota tūrinė skalė iki 250 l.

Matavimo ir kontrolės prietaisai

• Įtempimo ląstelė glicerino ir biodyzelino masei matuoti; skalė: 0 – 300 kg.
• pH jutiklis biodyzelino kokybės tyrimui; skalė: 0 – 14 pH.

Titravimo rinkinys:

• Buteliukas titrantui.
• Titruojamas buteliukas.
• Trys 250 ml stikliniai indai.
• Pipetė su rankiniu siurbliuku 10 ml.
• Plastikinis buteliukas 500 ml.

Elektroninė pultas:

• Temperatūros jutiklio jungtis.
• Skaitmeninis temperatūros ekranas.
• Temperatūros jutiklio pasirinkimo jungiklis.
• Elektros varžų jungikliai.
• Siurblio reguliatorius.
• Ventiliatorius.
• Pagrindinis jungiklis.

Kabeliai ir priedai – normaliam veikimui.

Instrukcijos: Įrenginys komplektuojamas su šiais vadovais:
– Reikalavimų vadovas,
– Surinkimo ir įdiegimo vadovas,
– Paleidimo vadovas,
– Saugos,
– Techninės priežiūros
– Praktikos vadovai.
